Анализатор спектра/анализатор сигналов Rohde&Schwarz FPS с диапазоном частот от 10 Гц до 40 ГГц
Подробнее
Описание

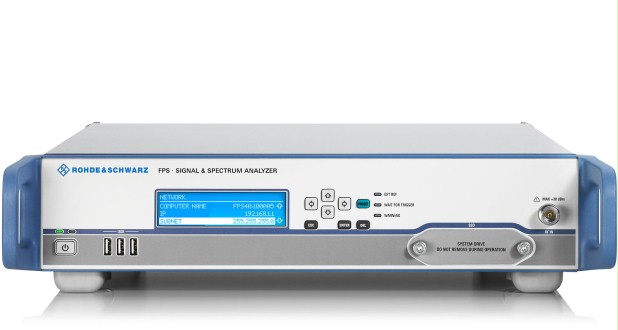

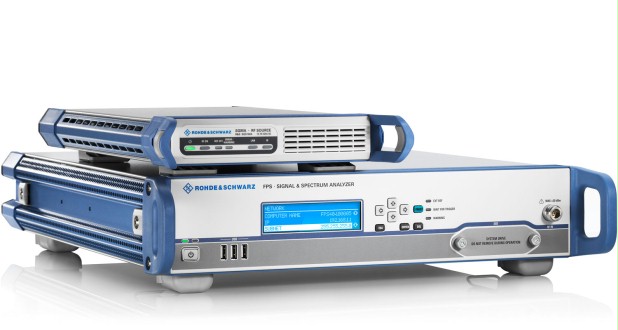

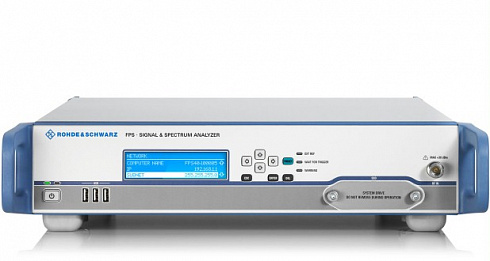

R&S®FPS — в высшей степени производительный и компактный анализатор спектра и сигналов. Размер прибора по высоте составляет 2 HU, что в 2 раза меньше в сравнении со стандартными размерами аналогичных приборов.
- Диапазон частот до 4/7/13,6/30/40 ГГц
- Полоса анализа сигналов до 160 МГц
- Погрешность измерения уровня 0,4 дБ до 7 ГГц

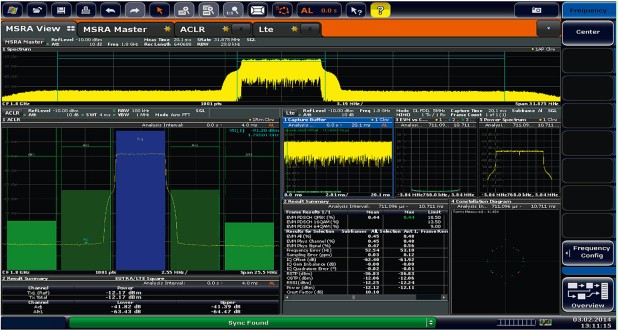

- Применение измерений для GSM/EDGE (включая EDGE Evolution), WCDMA/HSPA+, LTE, WLAN, векторного анализа сигналов
- Фазовый шум –110 дБн (1 Гц) при отстройке частоты 10 кГц
- Точка пересечения интермодуляционных составляющих третьего порядка +15 дБмВт (TOI)

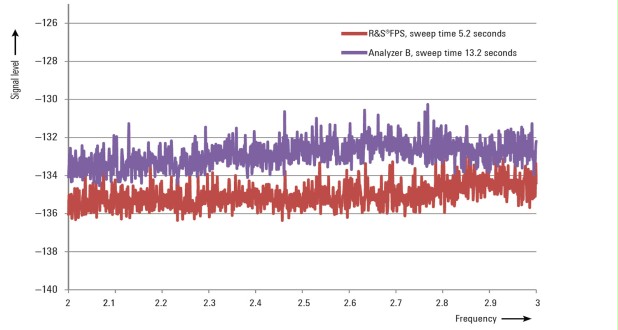

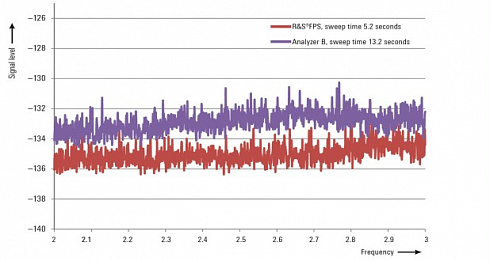

- Средний уровень собственного шума –155 дБмВт (DANL) при частоте 1 ГГц в полосе пропускания 1 Гц
- Съемный жесткий диск для применений, в которых безопасность является ключевым фактором
Высокая пропускная способность для эффективной работы

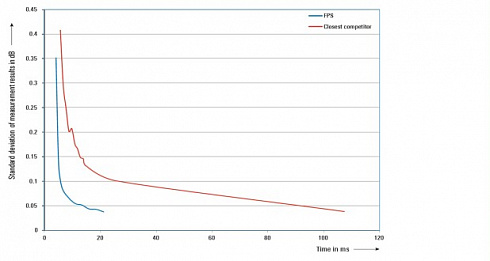

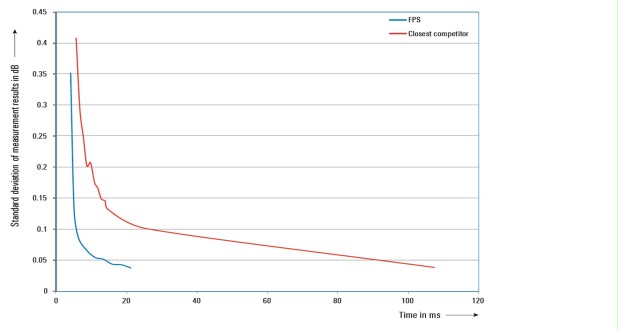

- Скорость работы в пять раз выше, чем у других анализаторов спектра и сигналов
- Быстрое переключение между настройками прибора
- Быстрые и точные результаты измерений
- Занимает меньше места в испытательных стойках
- Настраиваемые процедуры испытаний для применений в производстве
- Высокоэффективное дистанционное управление

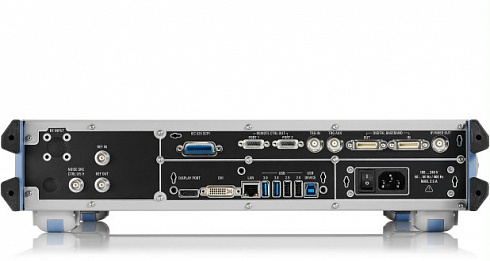

Возможность подключения

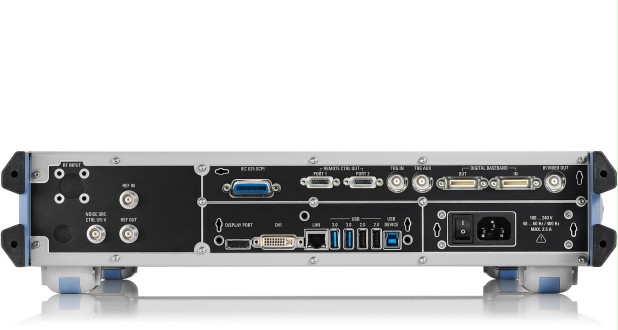

- Многочисленные интерфейсы, которые можно интегрировать в любую среду
Готов к стандартам завтрашнего дня
- Полностью цифровой спецпроцессор обеспечивает высокую точность и превосходную воспроизводимость измерений
- Полоса анализа сигналов шириной 160 МГц, подходит для WLAN IEEE 802.11ac
- Простой переход к следующему поколению в анализе сигналов
- Всегда актуальные
Характеристики
| Частота | ||
| Диапазон частот | R&S®FPS4 | От 10 Гц до 4 ГГц |
| R&S®FPS7 | От 10 Гц до 7 ГГц | |
| R&S®FPS13 | От 10 Гц до 13,6 ГГц | |
| R&S®FPS30 | От 10 Гц до 30 ГГц | |
| R&S®FPS40 | От 10 Гц до 40 ГГц | |
| Старение опорного источника | 1×10-6 в год | |
| с опцией R&S®FPS-B4 | 1×10-7 в год | |
| Полосы пропускания | ||
| Полоса разрешения | стандартная развертка | от 1 Гц до 10 МГц |
| стандартная развертка, нулевая полоса обзора |
От 1 Гц до 10 МГц, 20 МГц, 28 МГц 40 МГц дополнительно |
|
| БПФ-развертка | от 1 Гц до 300 кГц | |
| канальный фильтр | от 100 Гц до 5 МГц | |
| Видеофильтр | от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц | |
| Ширина полосы анализа | 28 МГц | |
| с опцией R&S®FPS-B40 | 40 МГц | |
| с опцией R&S®FPS-B160 | 160 МГц | |
| Средний уровень собственного шума (DANL) | ||
|
DANL (полоса пропускания 1 Гц) |
1 ГГц | –152 дБмВт, –155 дБмВт (тип.) |
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) | |
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) | |
| 13,6 ГГц | –148 дБмВт, –151 дБмВт (тип.) | |
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) | |
|
С предусилителем, опция R&S®FPS-B22 |
1 ГГц | –162 дБмВт, –165 дБмВт (тип.) |
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) | |
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) | |
|
С предусилителем, опция R&S®FPS-B24 |
13,6 ГГц | –164 дБмВт, –167 дБмВт (тип.) |
| 30 ГГц | –159 дБмВт, –161 дБмВт (тип.) | |
| Интермодуляция | ||
|
Точка пересечения интермодуляционных составляющих третьего порядка (TOI) |
f < 3,6 ГГц | +13 дБмВт, +16 дБмВт (тип.) |
| 3,6–30 ГГц | +15 дБмВт, +18 дБмВт (тип.) | |

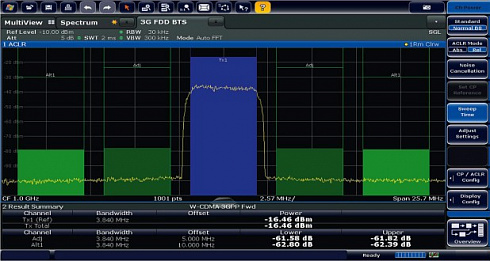

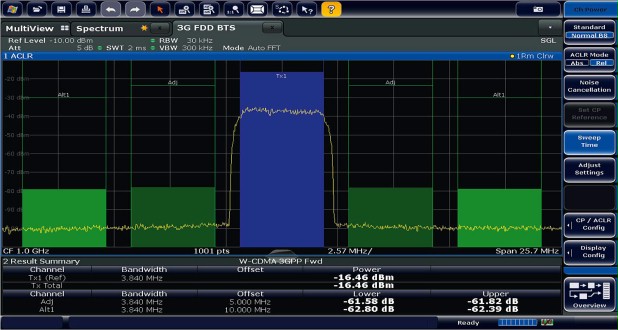

| Динамический диапазон WCDMA ACLR | без компенсации шума | 70 дБ |
| с компенсацией шума | 73 дБ | |
| Фазовый шум | ||
| Несущая частота 1 ГГц | Отстройка от несущей 10 кГц | –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) |
| Отстройка от несущей 100 кГц | –115 дБн (1 Гц) | |
| Отстройка от несущей 1 МГц | –134 дБн (1 Гц) | |
| Общая погрешность измерения | 3,6 ГГц | 0,28 дБ |
| 7 ГГц | 0,39 дБ | |
| 13,6 ГГц | 1 дБ | |
| 30 ГГц | 1,32 дБ | |
Документы
Rohde and Schwarz FPS Specification
794.9 Кб
Описание
| Опции | Описание |
| R&S®FPS-B10 | Управлние внешним генератором |
| R&S®NRP-Z11 | Преобразователи мощности 10 МГц - 8 ГГц, 200 мВт; |
| R&S®NRP-Z21 | Преобразователи мощности 10 МГц - 18 ГГц, 200 мВт; |
| R&S®NRP-Z22 | Преобразователи мощности 10 МГц - 18 ГГц, 2 Вт; |
| R&S®NRP-Z23 | Преобразователи мощности 10 МГц - 18 ГГц, 15 Вт; |
| R&S®NRP-Z24 | Преобразователи мощности 10 МГц - 18 ГГц, 30 Вт; |
| R&S®NRP-Z51 | Преобразователи мощности 0 Гц - 18 ГГц, 100 мВт; |
| R&S®NRP-Z55 | Преобразователи мощности 0 Гц - 40 ГГц, 100 мВт; |
| R&S®NRP-Z56 | Преобразователи мощности 0 Гц - 50 ГГц, 100 мВт; |
| R&S®NRP-Z57 | Преобразователи мощности 0 Гц - 67 ГГц, 100 мВт; |
| R&S®NRP-Z58 | Преобразователи мощности 0 Гц - 110 ГГц, 100 мВт; |
| R&S®NRP-Z91 | Преобразователи мощности 9 кГц - 6 ГГц, 200 мВт; |
| R&S®NRP-Z92 | Преобразователи мощности 9 кГц - 6 ГГц, 2 Вт; |
| R&S®WE1 | Расширенная гарантия, один год |
| R&S®WE2 | Расширенная гарантия, два года |
| R&S®CW1 | Расширенная гарантия и калибровка, один год |
| R&S®CW2 | Расширенная гарантия и калибровка, два года |
| R&S® FPS-B0 | РЧ-разъемы на тыльной стороне; для R&S®FPS4 и R&S®FPS7 |
| R&S® FPS-B4 | OCXO, точная эталонная частота |
| R&S® FPS-B18 | Запасной твердотельный диск (SSD, съемный жесткий диск) |
| R&S® FPS-B11.30 | Обход ЖИГ-фильтра, для R&S®FPS40 |
| R&S® FPS-B22 | Предусилитель, от 9 кГц до 4 ГГц/7 ГГц |
| R&S® FPS-B25 | Электронный аттенюатор, шаги 1 дБ |
| R&S® FPS-B24.13 | ВЧ-предусилитель, от 9 кГц до 40 ГГц |
| R&S® FPS-B28V | Управление источниками шума |
| R&S® FPS-B40 | Полоса анализа 40 МГц, для частот < 7 ГГц |
| R&S® FPS-B160.02 | Полоса анализа 160 МГц, для модели R&S®FPS13 для частот > 7 ГГц: требуется опция R&S®FPS-B11 |
| R&S® FPS-K6 | Импульсные измерения |
| R&S® FPS-K7 | Анализ аналоговой модуляции (АМ/ЧМ/ФМ) |
| R&S® FPS-K30 | Измерение коэффициента шума и усиления |
| R&S® FPS-K40 | Измерения фазового шума |
| R&S® FPS-K33 | Защита от записи |
| R&S® FPS-K10 | Анализ сигналов GSM, EDGE и EDGE Evolution |
| R&S® FPS-K18 | Измерения усилителей |
| R&S® FPS-K18D | Прямые измерения предыскажений (DPD), требуется опция R&S®FPS-K18D |
| R&S® FPS-K70 | Векторный анализ сигналов (VSA) |
| R&S® FPS-K72 | Анализ сигналов базовой станции 3GPP FDD, включая HSPA+ |
| R&S® FPS-K73 | Анализ абонентского оборудования 3GPP FDD, включая HSPA+ |
| R&S® FPS-K76 | Измерения БС TD-SCDMA |
| R&S® FPS-K77 | Измерения абонентского оборудования TD-SCDMA |
| R&S® FPS-K82 | Измерения БС CDMA2000® |
| R&S® FPS-K83 | Измерения МС CDMA2000® |
| R&S® FPS-K84 | Измерения БС 1xEV-DO |
| R&S® FPS-K85 | Измерения МС 1xEV-DO |
| R&S® FPS-K91 | Анализ сигналов WLAN IEEE 802.11a/b/g/j |
| R&S® FPS-K91N | Расширение опции R&S®FPS-K91 до поддержки IEEE802.11n. Требуется опция R&S®FPS-K91 и R&S®FPS-B40 или R&S®FPS-B160 |
| R&S® FPS-K91P | Расширение опции R&S®FPS-K91 до поддержки IEEE802.11p. Требуется опция R&S®FPS-K91 |
| R&S® FPS-K91AC | Расширение опции R&S®FPS-K91 до поддержки IEEE802.11ac. Требуются опции R&S®FPS-K91 и R&S®FPS-B160 |
| R&S® FPS-K100 | Анализ сигналов в нисходящих каналах EUTRA/LTE FDD |
| R&S® FPS-K101 | Анализ сигналов в восходящих каналах EUTRA/LTE FDD |
| R&S® FPS-K102 | Измерения сигналов MIMO в нисходящих каналах EUTRA/LTE. Требуется опция R&S®FPS-K100 или R&S®FPS-K104 |
| R&S® FPS-K104 | Анализ сигналов в нисходящих каналах EUTRA/LTE TDD |
| R&S® FPS-K105 | Анализ сигналов в восходящих каналах EUTRA/LTE TDD |
| R&S® FPS-K106 | Анализ сигналов в нисходящих каналах EUTRA/LTE NB-IoT |
| R&S® FPS-K118 | Измерения в нисходящих каналах VERIZON 5GTF |
| R&S® PCK.05 | Кабель IEC/IEEE, шина 2 м |
| R&S® ZZA-KN2 | Адаптер для стойки 19" |
| R&S® FPS-B478 | Адаптер для стойки 19", предустановленный на заводе |
| R&S® RAM | Согласующее устройство, L-секция |
| R&S® RAZ.02 | Согласующее устройство, последовательный резистор 25 Ом |
| R&S® ZRB2.52 | КСВ-мост, 5 МГц - 3 ГГц; |
| R&S® ZRC.52 | КСВ-мост, 40 кГц - 4 ГГц; |
| R&S® RBU100.03 | Аттенюатор, 100 Вт 3/6/10/20/30 дБ, 1 ГГц; |
| R&S® RBU50.03 | Аттенюатор, 50 Вт 3/6/10/20/30 дБ, 2 ГГц; |
| R&S® RDL50 | Аттенюатор, 50 Вт 20 дБ, 6 ГГц; |
| R&S® RT-ZA9 | Переходник типа N (вилка) для пробников осциллографа R&S®RT-Zxx для использования с анализаторами сигналов и спектра |
| R&S® SMU-Z6 | LVDS кабель для соединения с цифровыми модулирующими интерфейсами; |
| R&S® FSE-Z4 | DC-блок устройство, 10 кГц - 18 ГГц (N-тип); |
| R&S® NRP-Z211.02 | Преобразователи мощности 10 МГц - 8 ГГц, 100 мВт, two-path; |
| R&S® NRP-Z221 | Преобразователи мощности 10 МГц - 18 ГГц, 100 мВт, two-path; |
| R&S® NRP-Z27 | Преобразователи мощности 0 - 18 ГГц, 500 мВт; |
| R&S® NRP-Z37 | Преобразователи мощности 0 - 26.5 ГГц, 500 мВт; |
| R&S® NRP8S | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц; |
| R&S® NRP8SN | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN version; |
| R&S® NRP18S | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц; |
| R&S® NRP18SN | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN version; |
| R&S® NRP33S | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц; |
| R&S® NRP33SN | Преобразователи мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN version; |
| R&S® NRP-Z81 | Преобразователи мощности 50 МГц - 18 ГГц, 100 мВт; |
| R&S® NRP-Z3 | USB адаптер кабель (активный), длина: 2 м |
| R&S® NRP-Z4.02 | USB адаптер кабель (пассивный), длина: 0.15 м |
Модели
| Модели | Описание |
| R&S® FPS4 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 4 ГГц |
| R&S® FPS7 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 7 ГГц |
| R&S® FPS13 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 13,6 ГГц |
| R&S® FPS30 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 30 ГГц |
| R&S® FPS40 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 40 ГГц |
