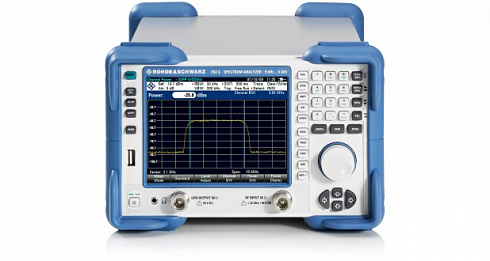

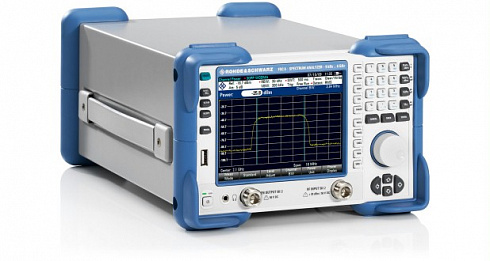

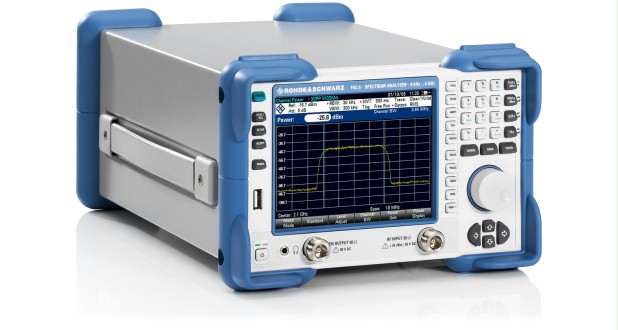

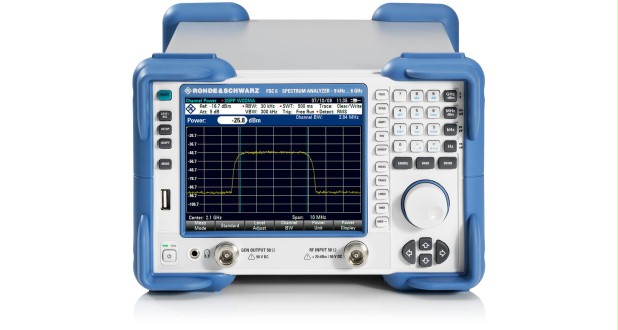

Анализатор спектра Rohde&Schwarz FSC с диапазоном частот от 9 кГц до 6 ГГц
Подробнее
Описание
Анализатор спектра FSC от компании Rohde & Schwarz представляет собой настольное цифровое устройство, предназначенное для исследования, спектрального мониторинга и оценки сигналов. Компания разработала данный анализатор исходя из высоких требований заказчиков.
Серия R&S FSC — это новейшее поколение радиоизмерительной техники. Широкий динамический диапазон, прецизионная точность, минимальный показатель погрешности, широкая полоса анализа, а также целый ряд других особенностей обеспечивают высокую производительность и многофункциональность данного устройства.
Преимущества анализатора Rohde Schwarz FSC
- Современный цифровой дизайн
- Возможность установки прибора в стойку (19’)
- Широкополосный анализ сигналов
- Высокий уровень характеристик радиочастот
- Низкий уровень фазовых шумов
- Широкий динамический диапазон
- Высокая чувствительность
Характеристики
| R&S®FSC3 | R&S®FSC6 | ||
| Frequency range | 9 kHz to 3 GHz | 9 kHz to 6 GHz | |
| Resolution bandwidth | 10 Hz to 3 MHz | 10 Hz to 3 MHz | |
|
Displayed average noise level |
without preamplifier, RBW = 1 Hz | ||
|
10 MHz to 2 GHz 2 GHz to 3 GHz 3 GHz to 3.6 GHz 3.6 GHz to 5 GHz 5 GHz to 6 GHz |
< –141 dBm, typ. –146 dBm < –138 dBm, typ. –143 dBm – – – |
< –138 dBm, typ. –143 dBm < –138 dBm, typ. –143 dBm < –142 dBm, typ. –146 dBm < –140 dBm, typ. –144 dBm |
|
| with R&S®FSC-B22 preamplifier option, RBW = 1 Hz | |||
|
10 MHz to 1 GHz 1 GHz to 2 GHz 2 GHz to 3 GHz 3 GHz to 5 GHz 5 GHz to 6 GHz |
< –161 dBm, typ. –165 dBm < –159 dBm, typ. –163 dBm < –155 dBm, typ. –159 dBm – – |
< –161 dBm, typ. –165 dBm < –159 dBm, typ. –163 dBm < –155 dBm, typ. –159 dBm < –155 dBm, typ. –159 dBm < –151 dBm, typ. –155 dBm |
|
| IP3 | frequency 1 GHz | typ. 15 dBm | |
| Phase noise | frequency 500 MHz | ||
|
30 kHz carrier offset 100 kHz carrier offset 1 MHz carrier offset |
< –95 dBc (1 Hz) < –100 dBc (1 Hz) < –120 dBc (1 Hz) |
||
| Detectors | sample, max/min peak, auto peak, RMS | ||
|
Level measurement uncertainty |
10 MHz < f ≤ 3.6 GHz 3 GHz < f < 3.6 GHz 3.6 GHz < f ≤ 6 GHz |
< 1 dB, typ. 0.5 dB |
< 1 dB, typ. 0.5 dB < 1 dB, typ. 0.5 dB < 1.5 dB, typ. 1 dB |
| Tracking generator (model .13/.16) | |||
|
Frequency range Output power Dynamic range (transmission) |
100 kHz < f < 300 kHz 300 kHz < f < 3 GHz 3 GHz < f < 6 GHz |
100 kHz to 3 GHz 0 dBm (nominal) > 60 dB, typ. 80 dB > 70 dB, typ. 90 dB – |
100 kHz to 6 GHz 0 dBm (nominal) > 60 dB, typ. 80 dB > 70 dB, typ. 90 dB > 70 dB, typ. 90 dB |
| Display | 5.7" (14.5 cm) color LCD with VGA resolution | ||
| Dimensions | (W x H x D) | 233 mm × 158 mm × 350 mm (9.2 in × 6.2 in × 13.8 in) | |
| Weight | 4.5 kg (9.92 lbs) | ||
Документы
Rohde and Schwarz FSC Specification
878.6 Кб
Описание
| Опции | Описание |
| R&S®WE1 | Расширение гарантии, один год |
| R&S®WE2 | Расширение гарантии, два года |
| R&S®CW1 | Расширение гарантии с калибровкой, один год |
| R&S®CW2 | Расширение гарантии с калибровкой, два года |
| R&S® FSC-B22 | Предусилитель, 100 кГц - 3 ГГц/6 ГГц (для R&S®FSC3/6); |
| R&S® HA-Z210 | Ethernet кабель; |
| R&S® FSH-Z36 | Наушники |
| R&S® ZZA-T33 | Адаптер для монтажа в стойку 19” для установки двух R&S®FSC; |
| R&S® ZZA-T34 | Адаптер для монтажа в стойку 19” для установки одного R&S®FSC; |
| R&S® RAM | Согласующее устройство 50/75 Ом, 0 Гц - 2700 МГц, N-разъем, L-секция |
| R&S® RAZ.02 | Согласующее устройство 50/75 Ом, 0 Гц - 2700 МГц, N-разъем, 25 Ом резистор |
| R&S® FSH-Z38 | 75 Ом согласующее устройство N - BNC (Розетка); |
| R&S® HZ15.02 | Набор пробников ближнего поля |
| R&S® HZ-16 | Предусилитель для HZ-15 |
| R&S® NRP-Z211.02 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z221 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z4.02 | USB адаптер кабель (пассивный), длина: 2 м (78.7 дюйомв) |
Модели
| Модели | Описание |
| R&S® FSC3.03 | Анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц |
| R&S® FSC6.06 | Анализатор спектра с диапазоном частот от 9 кГц до 6 ГГц |
| FSC 3 | Анализатор спектра + следящий генератор с диапазоном частот от 9 кГц до 3 ГГц |
| FSC 6 | Анализатор спектра + следящий генератор с диапазоном частот от 9 кГц до 6 ГГц |
