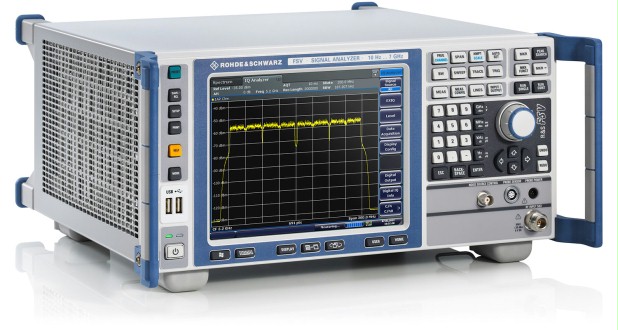

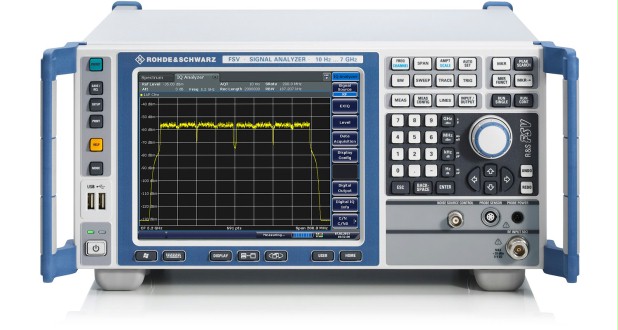

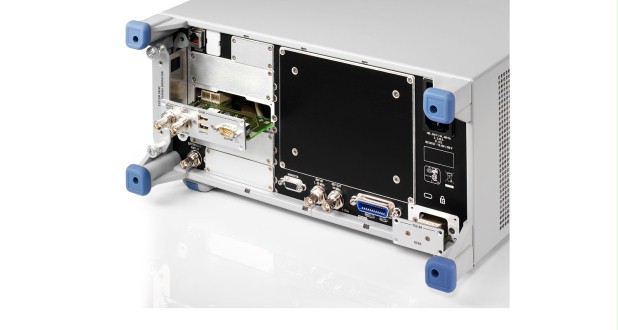

Анализатор спектра/анализатор сигналов Rohde&Schwarz FSV с диапазоном частот от 10 Гц до 40 ГГц
Подробнее
Описание
R&S®FSV и R&S®FSVA представляют собой семейство универсальных анализаторов сигналов и спектра, предназначенных для пользователей, работающих в областях разработки, производства, установки и обслуживании ВЧ-систем.
R&S®FSV является идеальным прибором для выполнения любых универсальных измерительных задач на стенде, в процессе производства и в полевых условиях. Он выполняет анализ цифровой модуляции в соответствии с последними стандартами сотовой и беспроводной связи с полосой анализа шириной 160 МГц для измерений на компонентах, микросхемах и базовых станциях.
Типичные измерительные задачи включают в себя измерения маски спектра излучения в соответствии со стандартами, а также измерения паразитного излучения и коэффициента утечки мощности в соседний канал (ACLR).
Измерительные приложения для диагностики ЭМП, измерения фазового шума, коэффициента шума, аналоговой демодуляции и векторного анализа сигналов дополняют набор функций, предлагаемых универсальным прибором R&S®FSV.
Характеристики
| Частота | ||
| Диапазон частот | R&S®FSV4 | От 10 Гц до 4 ГГц |
| R&S®FSV7 | От 10 Гц до 7 ГГц | |
| R&S®FSV13 | От 10 Гц до 13,6 ГГц | |
| R&S®FSV30 | От 10 Гц до 30 ГГц | |
| R&S®FSV40 | От 10 Гц до 40 ГГц | |
| Старение эталона частоты | 1×10-6 | |
| с опцией R&S®FSW-B4 | 1×10-7 | |
|
с опцией источника опорной частоты сверхвысокой точности R&S®FSV-B14 |
4×10-9 | |
| Полосы разрешения | ||
| Полосы разрешения | стандартная развертка | От 1 Гц до 10 МГц |
|
стандартная развертка, нулевая полоса обзора |
От 1 Гц до 10 МГц, 20 МГц, 28 МГц1) 40 МГц (опционально) |
|
| БПФ-развертка | От 1 Гц до 300 кГц | |
| канальный фильтр | От 100 Гц до 5 МГц | |
| Фильтр ЭМП | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Видеофильтр | От 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц1) | |
| Ширина полосы анализа | 28 МГц1) | |
| с опцией R&S®FSV-B70 | 40 МГц2) | |
| с опцией R&S®FSV-B160 | 160 МГц3) | |
| Отображаемый средний уровень шума (DANL) | ||
| DANL (полоса пропускания 1 Гц) | 1 ГГц | –152 дБмВт, –155 дБмВт (тип.) |
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) | |
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) | |
| 13 ГГц | –148 дБмВт, –151 дБмВт (тип.) | |
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) | |
| 40 ГГц | –136 дБмВт, –139 дБмВт (тип.) | |
|
С предусилителем, опцией R&S®FSV-B22 |
1 ГГц | –162 дБмВт, –165 дБмВт (тип.) |
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) | |
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) | |
|
С предусилителем, опцией R&S®FSV-B24 |
10 ГГц | –164 дБмВт, –167 дБмВт (тип.) |
| 30 ГГц | –159 дБмВт, –162 дБмВт (тип.) | |
| 40 ГГц | –154 дБмВт, –156 дБмВт (тип.) | |
| Интермодуляция | ||
|
Интермодуляционные составляющие третьего порядка (TOI) |
f < 3.6 ГГц | +13 дБмВт, +16 дБмВт (тип.) |
| От 3,6 ГГц до 30 ГГц | +15 дБмВт, +18 дБмВт (тип.) | |
| Динамический диапазон WCDMA ACLR | ||
| без компенсации шума | 70 дБ | |
| с компенсацией шума | 73 дБ | |
| Фазовый шум | ||
| Несущая частота 1 ГГц | Отстройка от несущей 10 кГц | –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) |
| Отстройка от несущей 100 кГц | –115 дБн (1 Гц) | |
| Остройка от несущей 1 МГц | –134 дБн (1 Гц) | |
| Общая погрешность измерения | ||
| 3,6 ГГц | 0,29 дБ | |
| 7 ГГц | 0,39 дБ | |
| Следящий генератор R&S®FSV-B9 | ||
| Диапазон частот | R&S®FSV4 | От 100 кГц до 4 ГГц |
| R&S®FSV7/13/30/40 | От 100 кГц до 7 ГГц | |
| Смещение частоты | до 1 ГГц | |
| Диапазон установки уровня | От –60 дБмВт до 0 дБмВт | |
1) R&S®FSV40, 1307.9002K39: макс. полоса пропускания 10 МГц.
2) Не для R&S®FSV40, 1307.9002K39.
3) R&S®FSV30 и R&S®FSV40 поддерживают опцию R&S®FSV-B160 только до 7 ГГц.
Документы
Описание
| Опции | Описание |
| R&S®FSE-Z15 | Микроволновый измерительный кабель с набором адаптеров тестового порта (N Вилка и 3.5 мм Вилка); |
| R&S®NRP-Z11 | Преобразователь мощности 10 МГц - 8 ГГц, 200 мВт; |
| R&S®NRP-Z21 | Преобразователь мощности 10 МГц - 18 ГГц, 200 мВт; |
| R&S®NRP-Z22 | Преобразователь мощности 10 МГц - 18 ГГц, 2 Вт; |
| R&S®NRP-Z23 | Преобразователь мощности 10 МГц - 18 ГГц, 15 Вт; |
| R&S®NRP-Z24 | Преобразователь мощности 10 МГц - 18 ГГц, 30 Вт; |
| R&S®NRP-Z91 | Преобразователь мощности 9 кГц - 6 ГГц, 200 мВт; |
| R&S®WE1 | Расширенная гарантия, один год |
| R&S®WE2 | Расширенная гарантия, два года |
| R&S®CW1 | Расширенная гарантия и калибровка, один год |
| R&S®CW2 | Расширенная гарантия и калибровка, два года |
| R&S® FSV-B1 | Корпус повышенной прочности |
| R&S® FSV-B3 | Аудио-демодулятор с АМ/ЧМ |
| R&S® FSV-B4.02 | Стабильность точной эталонной частоты OCXO |
| R&S® FSV-B5 | Дополнительные интерфейсы (вывод ПЧ/видео, порт AUX, выход сигнала запуска, два дополнительных USB-порта) |
| R&S® FSV-B9 | Следящий генератор: от 100 кГц до 4 ГГц / 7 ГГц |
| R&S® FSV-B10 | Управление внешним генератором, исключает опцию FSV-B160 |
| R&S® FSV-B14 | Источник опорной частоты сверхвысокой точности, исключает опцию FSV-B160 |
| R&S® FSV-B17 | Цифровой интерфейс модулирующего сигнала |
| R&S® FSV-B18.03 | Запасной твердотельный диск (съемный жесткий диск) |
| R&S® FSV-B19.02 | Запасной жесткий диск (жесткий диск, съемный жесткий диск) |
| R&S® FSV-B21 | Порты LO/ПЧ для внешних смесителей |
| R&S® FSV-B22 | Предусилитель, от 9 кГц до 4 ГГц / 7 ГГц |
| R&S® FSV-B24.13 | Предусилитель, от 9 кГц до 40 ГГц |
| R&S® FSV-B25 | Электронный аттенюатор (с шагом 1 дБ) |
| R&S® FSV-B30 | Источник питания постоянного тока для подачи напряжения 12 В |
| R&S® FSV-B32 | Литий-ионный аккумулятор (необходимо для R&S®FSV-B32 с R&S®FSV-B30 и R&S®FSV-B34) |
| R&S® FS-B33 | Защита от записи USB-накопителя |
| R&S® FSV-B34 | Зарядное устройство для литий-ионного аккумулятора R&S®FSV-B32 |
| R&S® FSV-B70 | Ширина полосы анализа 40 МГц(недоступно для R&S®FSV40, 1307.9002K39) |
| R&S® FSV-B160.02 | Ширина полосы анализа 160 МГц (для R&S®FSV30 и R&S®FSV40), исключает опции R&S®FSV-B10 и R&S®FSV-B14. Не доступная для R&S®FSV40, model .39 |
| R&S® FSV-K7 | Анализ аналоговой модуляции (АМ/ЧМ/ФМ) |
| R&S® FSV-K7S | Измерение FM стереосигналов (для R&S®FSV-K7) |
| R&S® FSV-K8 | Приложение для измерения Bluetooth®/EDR |
| R&S® FSV-K9 | Поддержка датчиков мощности (измерение мощности с помощью датчиков мощности R&S®NRPZxx) |
| R&S® FSV-K10 | Анализ GSM/EDGE/EDGE Evolution |
| R&S® FSV-K14 | Измерения спектрограмм |
| R&S® FSV-K30 | Измерение коэффициента шума и усиления |
| R&S® FSV-K40 | Измерения фазового шума |
| R&S® FSV-K54 | Приложение для измерения ЭМП. Поиск, классификация и устранение электромагнитных помех |
| R&S® FSV-K54CAL | CISPR калибровка для R&S®FSV-K54 (ISO 17025); требуется опция R&S®FSV-K54 |
| R&S® FSV-K70 | Векторный анализ сигналов (VSA) |
| R&S® FSV-K72 | Анализ БС 3GPP (нисходящий канал), включая HSDPA и HSDPA+. Измерения характеристик передачи 3GPP с помощью R&S®FSW и анализатора спектра и сигналов R&S®FSV |
| R&S® FSV-K73 | Анализ абонентского оборудования 3GPP (восходящий канал), включая HSUPA. Измерения характеристик передачи 3GPP с помощью R&S®FSW и анализатора спектра и сигналов R&S®FSV |
| R&S® FSV-K76 | Измерения БС TD-SCDMA |
| R&S® FSV-K77 | Измерения абонентского оборудования TD-SCDMA |
| R&S® FSV-K82 | Анализ БС CDMA2000® (нисходящий канал) |
| R&S® FSV-K83 | Измерения МС CDMA2000® (восходящий канал) |
| R&S® FSV-K84 | Анализ БС 1xEV-DO (нисходящий канал). Измерения характеристик передачи по сигналам 3GPP2 с помощью анализатора сигналов и анализаторов спектра R&S®FSV и R&S®FSW |
| R&S® FSV-K85 | Измерения МС 1xEV-DO (восходящий канал). Измерение характеристик передачи по сигналам 3GPP2 с помощью анализаторов спектра R&S®FSW/R&S®FSV |
| R&S® FSV-K91 | Анализ WLAN IEEE 802.11a/b/g/j; не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K91AC | Анализ WLAN IEEE 802.11n (требуется R&S®FSV-K91 и R&S®FSV-B160), не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K91N | Расширение опции R&S®FSV-K91 - 802.11n; требуется R&S®FSV-B70, не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K93 | Анализ сигналов OFDM/OFDMA WiMAX™ IEEE 802.16e; не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K100 | Анализ БС EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов нисходящего канала (FDD) LTE; не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K101 | Анализ БС EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов восходящего канала (FDD) LTE |
| R&S® FSV-K102 | Анализ MIMO нисходящего канала EUTRA/LTEПрограммное обеспечение измерения FDD для сигналов MIMO нисходящего канала LTE (требуется R&S®FSV-K100 или R&S®FSV-K104), не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K104 | Анализ нисходящего канала (TDD) EUTRA/LTEПрограммное обеспечение измерения FDD для анализа сигналов нисходящего канала (TDD) LTE; не доступна для R&S®FSV40, модель .39 |
| R&S® FSV-K105 | Анализ восходящего канала (TDD) EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов восходящего канала (TDD) LTE |
| R&S® PCK.05 | Кабель IEC/IEEE, шина 2 м |
| R&S® ZZA-478 | Адаптер для стойки 19" |
| R&S® FSV-B478 | Адаптер для стойки 19", предустановленный на заводе |
| R&S® ZZT-473 | Адаптер для стойки 19" |
| R&S® RAM | Согласующее устройство, L-секция |
| R&S® RAZ.02 | Согласующее устройство, последовательный резистор 25 Ом |
| R&S® ZRB2.52 | КСВ-мост, 5 МГц - 3 ГГц; |
| R&S® ZRC.52 | КСВ-мост, 40 кГц - 4 ГГц; |
| R&S® RBU100.03 | Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц; |
| R&S® RBU50.03 | Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц; |
| R&S® RDL50 | Аттенюатор 50 Вт 20 дБ, 6 ГГц; |
| R&S® RT-ZA9 | Переходник типа N (вилка) для пробников осциллографа R&S®RT-Zxx для использования с анализаторами сигналов и спектра |
| R&S® SMU-Z6 | LVDS кабель для соединения с цифровыми модулирующими интерфейсами; |
| R&S® FSE-Z4 | DC-блок устройство, 10 кГц - 18 ГГц (N-тип); |
| R&S® FS-Z60 | Гармонический смеситель 40 ГГц - 60 ГГц; |
| R&S® FS-Z75.02 | Гармонический смеситель 50 ГГц - 75 ГГц; |
| R&S® FS-Z90.02 | Гармонический смеситель 60 ГГц - 90 ГГц; |
| R&S® FS-Z110.02 | Гармонический смеситель75 ГГц - 110 ГГц; |
| R&S® FSE-Z5 | Адаптер тестового порта, 2.4 мм Розетка; |
| R&S® NRP-Z211.02 | Преобразователь мощности 10 МГц - 8 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z221 | Преобразователь мощности 10 МГц - 18 ГГц, 100 мВт, 2-диодный; |
| R&S® NRP-Z27 | Преобразователь мощности 0 - 18 ГГц, 500 мВт; |
| R&S® NRP-Z37 | Преобразователь мощности 0 - 26.5 ГГц, 500 мВт; |
| R&S® NRP18T | Преобразователь мощности 0 Гц - 18 ГГц, 100 мВт; |
| R&S® NRP18TN | Преобразователь мощности 0 Гц - 18 ГГц, 100 мВт; |
| R&S® NRP33T | Преобразователь мощности 0 Гц - 33 ГГц, 100 мВт; |
| R&S® NRP33TN | Преобразователь мощности 0 Гц - 33 ГГц, 100 мВт; |
| R&S® NRP40T | Преобразователь мощности 0 Гц - 40 ГГц, 100 мВт; |
| R&S® NRP40TN | Преобразователь мощности 0 Гц - 40 ГГц, 100 мВт; |
| R&S® NRP50T | Преобразователь мощности 0 Гц - 50 ГГц, 100 мВт; |
| R&S® NRP50TN | Преобразователь мощности 0 Гц - 50 ГГц, 100 мВт; |
| R&S® NRP67T | Преобразователь мощности 0 Гц - 67 ГГц, 100 мВт; |
| R&S® NRP67TN | Преобразователь мощности 0 Гц - 67 ГГц, 100 мВт; |
| R&S® NRP110T | Преобразователь мощности 0 Гц - 110 ГГц, 100 мВт; |
| R&S® NRP6A | Преобразователь мощности 8 кГц - 6 ГГц, 200 мВт; |
| R&S® NRP6AN | Преобразователь мощности 8 кГц - 6 ГГц, 200 мВт; |
| R&S® NRP18A | Преобразователь мощности 8 кГц - 18 ГГц, 200 мВт; |
| R&S® NRP18AN | Преобразователь мощности 8 кГц - 18 ГГц, 200 мВт; |
| R&S® NRP8S | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц; |
| R&S® NRP8SN | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 8 ГГц, LAN-версия; |
| R&S® NRP18S | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц; |
| R&S® NRP18SN | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 18 ГГц, LAN-версия; |
| R&S® NRP18S-10 | Преобразователь мощности 1 нВт - 2 Вт 10 МГц - 18 ГГц; |
| R&S® NRP18S-20 | Преобразователь мощности 10 нВт - 15 Вт 10 МГц - 18 ГГц; |
| R&S® NRP18S-25 | Преобразователь мощности 30 нВт - 30 Вт 10 МГц - 18 ГГц; |
| R&S® NRP33S | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц; |
| R&S® NRP33SN | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия; |
| R&S® NRP33SN-V | Преобразователь мощности 100 пВт - 200 мВт, 10 МГц - 33 ГГц, LAN-версия, TVAC-совместимый; |
| R&S® NRP40S | Преобразователь мощности 100 пВт - 100 мВт, 50 МГц - 40 ГГц; |
| R&S® NRP40SN | Преобразователь мощности 100 пВт - 100 мВт, 50 МГц - 40 ГГц, LAN-версия; |
| R&S® NRP50S | Преобразователь мощности 100 пВт - 100 мВт, 50 МГц - 50 ГГц; |
| R&S® NRP50SN | Преобразователь мощности 100 пВт - 100 мВт, 50 МГц - 50 ГГц, LAN-версия; |
| R&S® NRP-Z81 | Преобразователь мощности 50 МГц - 18 ГГц, 100 мВт; |
| R&S® NRP-Z85 | Преобразователь мощности 50 МГц - 40 ГГц, 100 мВт (2.92 мм); |
| R&S® NRP-Z86.40 | Преобразователь мощности 50 МГц - 44 ГГц, 100 мВт (2.40 мм); |
Модели
| Модели | Описание |
| R&S® FSV4 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 4 ГГц |
| R&S® FSV7 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 7 ГГц |
| R&S® FSV13 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 13,6 ГГц |
| R&S® FSV30 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 30 ГГц |
| R&S® FSV40.39 | Анализатор спектра/анализатор сигналов с диапазоном частот от 10 Гц до 40 ГГц |
