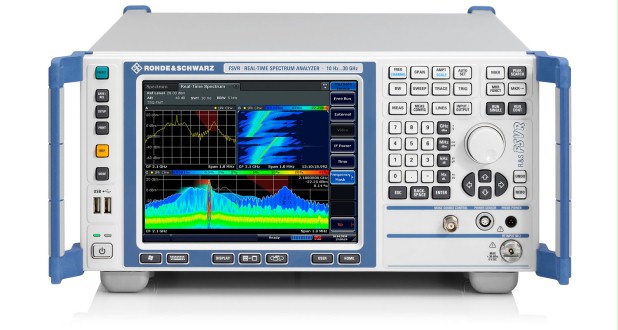

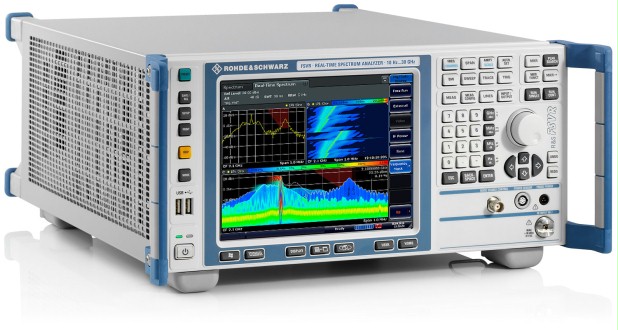

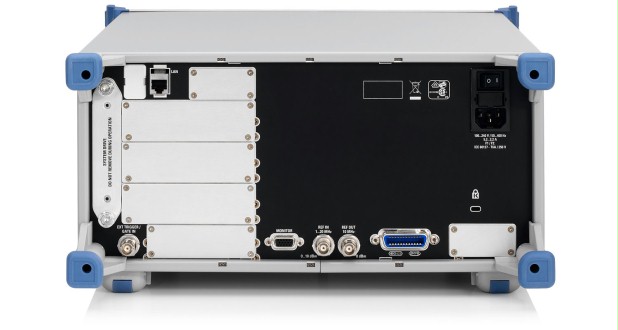

Анализатор спектра реального времени Rohde&Schwarz FSVR с диапазоном частот от 10 Гц до 40 ГГц
Подробнее
Описание
R&S®FSVR сочетает полнофункциональный анализатор спектра и сигналов с анализатором спектра реального масштаба времени. В режиме реального масштаба времени прибор R&S®FSVR непрерывно измеряет и отображает спектр во временной области с полосой обзора до 40 МГц. В результате он захватывает все события для анализа независимо от того, насколько кратковременным может быть событие.
Ключевые факты:
- Диапазон частот от 10 кГц до 7 ГГц, 13,6 ГГц, 30 ГГц или 40 ГГц
- Ширина полосы анализа в реальном масштабе времени 40 МГц
- Спектр с функцией послесвечения
- Отображение спектрограммы
- Отображение зависимости мощности от времени
- Запуск по частотным маскам
- Измерительные приложения для стандартов сотовой связи, стандартов беспроводной связи и общих целей, например измерения фазового шума, коэффициента шума, векторного анализа сигналов и т. д.
- Диапазон частот до 110 ГГц с R&S®FSVR30 или R&S®FSVR40, опцией R&S®FSV-B21 и гармоническими смесителями R&S®FS-Z60/-Z75/-Z90/-Z110
Особенности и преимущества
Анализ спектра в реальном масштабе времени до 40 ГГц

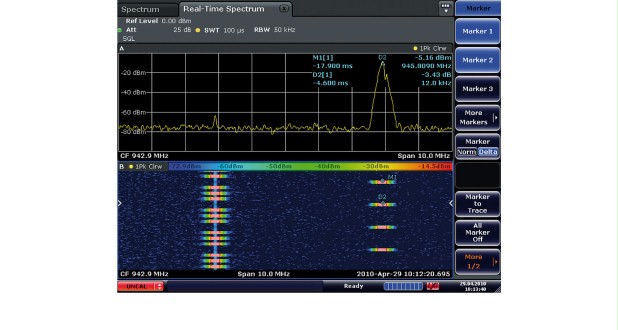

- Функция спектрограммы для непрерывного отображения спектра во временной области

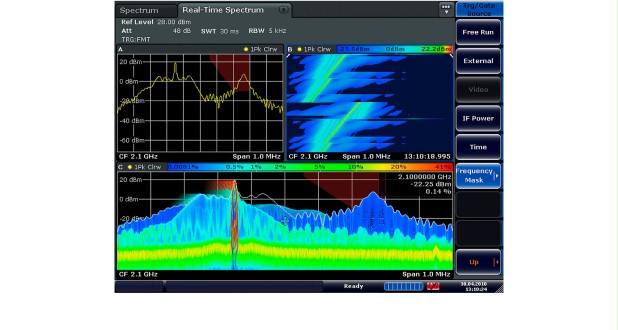

- Запуск по частотной маске (FMT) для запуска измерения при возникновении отдельных случайных событий в спектре

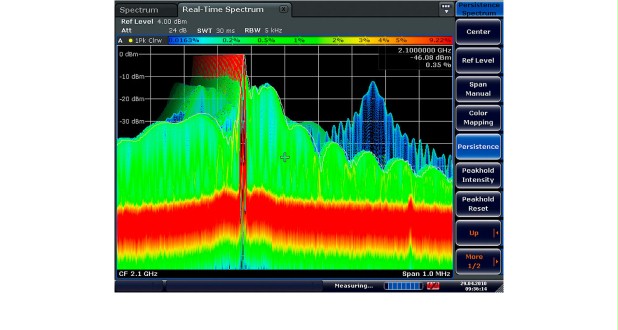

- Режим послесвечения для визуализации частоты возникновения сигналов
- Зависимость мощности от времени для анализа изменения сигналов по продолжительности/времени
- Потоковая передача I/Q-данных в реальном масштабе времени для записи ВЧ-последовательностей
Полнофункциональный анализатор сигналов и спектра
- Развертка по частоте в полном диапазоне частот от 10 Гц до 40 ГГц в течение всего нескольких миллисекунд
- Увеличение максимальной входной частоты до 110 ГГц с использованием внешних смесителей
- Выдающаяся точность измерения уровня до 7 ГГц
- Великолепный динамический диапазон и низкий фазовый шум
- Высокая скорость измерения
- Функции измерения мощности и статистической оценки для анализа сигналов с цифровой модуляцией
- Универсальный маркер и функции анализа кривых
- Программные опции для измерения коэффициента шума или фазового шума
- Общий векторный анализ сигналов (VSA) и специальные опции анализа для GSM/EDGE, WCDMA/HSPA+, LTE, WiMAX™, WLAN, а также методы аналоговой модуляции
- Большая глубина памяти для I/Q-данных
Простое и интуитивно-понятное управление с помощью сенсорного экрана
- Управление с помощью сенсорного экрана: использование пальца в качества указателя мыши
- Быстрый доступ ко всем важным функциям
- Функция встроенной справки
- Функция отмены/повтора
Низкая общая стоимость
- Удобная настройка опций на месте
- Простое масштабирование для учета требований конкретных приложений
- Регулярные обновления встроенного ПО
Характеристики
| Частота | ||
| Диапазон частот | R&S®FSVR7 | От 10 Гц до 7 ГГц |
| R&S®FSVR13 | От 10 Гц до 13,6 ГГц | |
| R&S®FSVR30 | От 10 Гц до 30 ГГц | |
| R&S®FSVR40 | От 10 Гц до 40 ГГц | |
| Старение эталона частоты | 1 × 10–6 | |
|
с опцией |
1 × 10–7 | |
| Анализатор спектра реального времени | ||
| Ширина полосы в реальном масштабе времени | От 100 Гц до 40 МГц | |
| Аналого-цифровой преобразователь (АЦП) | 128 млн отсчетов/с, 16 бит | |
| Оконные функции | Блэкмана-Харриса, Гаусса, окно с плоской вершиной, прямоугольное, Хэннинга, Кайзера | |
| Точки измерения на кривой | 801 | |
| Полоса разрешения | Ширина полосы в реальном масштабе времени/(от 100 до 400) в зависимости от организации окон | |
| Количество спектров в секунду | 250 000 / с | |
| Частота обновления спектрограммы | 10 000 / с | |
| Частота обновления экрана | 30 / с | |
| Детекторы | Среднее (линейное или среднеквадратическое) значение, макс. пик, мин. пик, выборка | |
| Функции для кривой | Макс. удержание, мин. удержание, среднее | |
| FMT | ||
| Разрешение по частоте | полоса частот реального масштаба времени / 801 | |
| Полоса обзора запуска | Ширина полосы в реальном масштабе времени | |
| Динамический диапазон | От 0 дБ до –80 дБ ниже опорного уровня | |
| Анализатор спектра | ||
| Полосы пропускания | ||
| Полосы разрешения | стандартный фильтр | от 1 Гц до 10 МГц |
| стандартный фильтр, нулевая полоса обзора | от 1 Гц до 10 МГц, 20 МГц, 40 МГц | |
| БПФ-развертка | от 1 Гц до 300 кГц | |
| канальный фильтр | от 100 Гц до 5 МГц | |
| Видеофильтр |
от 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц |
|
| Ширина полосы I/Q-демодуляции | 40 МГц | |
| Отображаемый средний уровень шума | ||
| Отображаемый средний уровень шума | 1 ГГц | –152 дБмВт (1 Гц) |
| 30 ГГц | –150 дБмВт | |
|
Отображаемый средний уровень шума с предусилителем, опцией R&S®FSV-B22 или R&S®FSV-B24 |
1 ГГц | –163 дБмВт |
| 30 ГГц | –162 дБмВт | |
| Интермодуляция | ||
| TOI | f < 3,6 ГГц | 16 дБмВт |
| Динамический диапазон | ||
| WCDMA ACLR |
|
70 дБ |
| с компенсацией шума | 73 дБ | |
| Фазовый шум | ||
| Несущая частота 1 ГГц | Смещение от несущей 10 кГц | –106 дБн (1 Гц) |
| Смещение от несущей 100 кГц | –115 дБн (1 Гц) | |
| Смещение от несущей 1 МГц | –134 дБн (1 Гц) | |
| Общая погрешность измерения | f < 7 ГГц | 0,4 дБ |
Логотипы и словесный знак Bluetooth® являются зарегистрированными товарными знаками, которые принадлежат компании Bluetooth SIG, Inc. и используются компанией Rohde&Schwarz по лицензии. CDMA2000® является зарегистрированным товарным знаком организации Telecommunications Industry Association (TIA-USA).
"WiMAX Forum" является зарегистрированным товарным знаком организации WiMAX Forum. "WiMAX", логотип WiMAX Forum, "WiMAX Forum Certified" и логотип WiMAX Forum Certified представляют собой товарные знаки организации WiMAX Forum.
Документы
Описание
| Опции | Описание |
| R&S®FSV-K96PC | ПО для векторного анализа сигналов OFDM. Для анализаторов сигналов и осциллографов от Rohde & Schwarz требуется R&S®FSPC |
| R&S®FSV-K130PC | ПО для анализа искажений. Моделирование и линеаризация усилителя |
| R&S®FSE-Z15 | Микроволновый измерительный кабель, с набором адаптеров тестового порта, N Вилка и 3.5 мм Вилка; |
| R&S®NRP-Z11 | Универсальный преобразователь мощности, 10 МГц - 8 ГГц, 200 мВт; |
| R&S®NRP-Z21 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 200 мВт; |
| R&S®NRP-Z22 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 2 Вт; |
| R&S®NRP-Z23 | Универсальный преобразователь мощности, 10 МГц - 18 ГГц, 15 Вт; |
| R&S®NRP-Z24 | Универсальный преобразователь мощности 10 МГц - 18 ГГц, 30 Вт; |
| R&S®NRP-Z51 | Термоэлектрический Преобразователь мощности, 0 Гц - 18 ГГц, 100 мВт; |
| R&S®NRP-Z55 | Термоэлектрический Преобразователь мощности, 0 Гц - 40 ГГц, 100 мВт; |
| R&S®NRP-Z56 | Термоэлектрический Преобразователь мощности, 0 Гц - 50 ГГц, 100 мВт; |
| R&S®NRP-Z57 | Термоэлектрический Преобразователь мощности, 0 Гц - 67 ГГц, 100 мВт; |
| R&S®NRP-Z91 | Преобразователь средней мощности, 9 кГц - 6 ГГц, 200 мВт; |
| R&S®NRP-Z92 | Преобразователь средней мощности, 9 кГц - 6 ГГц, 2 Вт; |
| R&S®WE1 | Расширенная гарантия, один год |
| R&S®WE2 | Расширенная гарантия, два года |
| R&S®WE3 | Расширенная гарантия, три года |
| R&S®WE4 | Расширенная гарантия, четыре года |
| R&S®CW1 | Расширенная гарантия с калибровкой, один год |
| R&S®CW2 | Расширенная гарантия с калибровкой, два года |
| R&S®CW3 | Расширенная гарантия с калибровкой, три года |
| R&S®CW4 | Расширенная гарантия с калибровкой, четыре года |
| R&S® FSV-B3 | Аудио-демодулятор с АМ/ЧМ |
| R&S® FSV-B4.02 | Прецизионный термостатированный кварцевый опорный генератор |
| R&S® FSV-B5 | Дополнительные интерфейсы: вых. ПЧ, видео вых., AUX порт, выход триггера, 2 x USB |
| R&S® FSV-B17 | Цифровой интерфейс модулирующего сигнала |
| R&S® FSVR-B18.04 | Запасной твердотельный диск (съемный жесткий диск) |
| R&S® FSVR-B19.04 | Запасной жесткий диск (съемный жесткий диск) |
| R&S® FSV-B21 | Порты LO/ПЧ для внешних смесителей, только для R&S®FSVR30 и R&S®FSVR40 |
| R&S® FSV-B22 | Предусилитель, от 9 кГц до 4 ГГц / 7 ГГц |
| R&S® FSV-B24.13 | Предусилитель, от 9 кГц до 40 ГГц |
| R&S® FSV-B25 | Электронный аттенюатор (с шагом 1 дБ) |
| R&S® FSV-K7S | Измерение FM стереосигналов (для R&S®FSV-K7) |
| R&S® FSV-K8 | Приложение для измерения Bluetooth®/EDR |
| R&S® FSV-K9 | Поддержка датчиков мощности (измерение мощности с помощью датчиков мощности R&S®NRPZxx) |
| R&S® FSV-K10 | Анализ GSM/EDGE/EDGE Evolution |
| R&S® FSV-K30 | Измерение коэффициента шума и усиления |
| R&S® FSV-K40 | Измерения фазового шума |
| R&S® FSV-K70 | Векторный анализ сигналов (VSA) |
| R&S® FSV-K72 | Анализ БС 3GPP (нисходящий канал), включая HSDPA и HSDPA+. Измерения характеристик передачи 3GPP с помощью R&S®FSW и анализатора спектра и сигналов R&S®FSV |
| R&S® FSV-K73 | Анализ абонентского оборудования 3GPP (восходящий канал), включая HSUPA. Измерения характеристик передачи 3GPP с помощью R&S®FSW и анализатора спектра и сигналов R&S®FSV |
| R&S® FSV-K76 | Измерения БС TD-SCDMA |
| R&S® FSV-K77 | Измерения абонентского оборудования TD-SCDMA |
| R&S® FSV-K82 | Анализ БС CDMA2000® (нисходящий канал) |
| R&S® FSV-K83 | Измерения МС CDMA2000® (восходящий канал) |
| R&S® FSV-K84 | Анализ БС 1xEV-DO (нисходящий канал). Измерения характеристик передачи по сигналам 3GPP2 с помощью анализатора сигналов и анализаторов спектра R&S®FSW и R&S®FSW |
| R&S® FSV-K85 | Измерения МС 1xEV-DO (восходящий канал). Измерение характеристик передачи по сигналам 3GPP2 с помощью анализаторов спектра R&S®FSW/R&S®FSV |
| R&S® FSV-K91 | Анализ WLAN IEEE 802.11a/b/g/j |
| R&S® FSV-K91N | Анализ WLAN IEEE 802.11n |
| R&S® FSV-K93 | Анализ сигналов OFDM/OFDMA WiMAX™ IEEE 802.16e |
| R&S® FSV-K100 | Анализ БС EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов нисходящего канала (FDD) LTE |
| R&S® FSV-K101 | Анализ БС EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов восходящего канала (FDD) LTE |
| R&S® FSV-K102 | Анализ MIMO нисходящего канала EUTRA/LTE. Программное обеспечение измерения FDD для сигналов MIMO нисходящего канала LTE (требуется R&S®FSV-K100 или R&S®FSV-K104) |
| R&S® FSV-K104 | Анализ нисходящего канала (TDD) EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов нисходящего канала (TDD) LTE |
| R&S® FSV-K105 | Анализ восходящего канала (TDD) EUTRA/LTE. Программное обеспечение измерения FDD для анализа сигналов восходящего канала (TDD) LTE |
| R&S® PCK.05 | Кабель IEC/IEEE, шина 2 м |
| R&S® ZZA-478 | Адаптер для стойки 19" |
| R&S® RAM | Согласующее устройство, L-секция |
| R&S® RAZ.02 | Согласующее устройство, последовательный резистор 25 Ом |
| R&S® ZRB2.52 | КСВ-мост, 5 МГц - 3 ГГц; |
| R&S® ZRC.52 | КСВ-мост, 40 кГц - 4 ГГц; |
| R&S® RBU100.03 | Аттенюатор 100 Вт 3/6/10/20/30 дБ, 1 ГГц; |
| R&S® RBU50.03 | Аттенюатор 50 Вт 3/6/10/20/30 дБ, 2 ГГц; |
| R&S® RDL50 | Аттенюатор 50 Вт 20 дБ, 6 ГГц; |
| R&S® FSE-Z4 | DC-блок устройство, 10 кГц - 18 ГГц (N-тип); |
| R&S® FSE-Z5 | Адаптер тестового порта, 2.4 мм Розетка; |
| R&S® NRP-Z27 | Преобразователь мощности со сплиттером, 0 - 18 ГГц, 500 мВт; |
| R&S® NRP-Z37 | Преобразователь мощности со сплиттером, 0 - 26.5 ГГц, 500 мВт; |
| R&S® NRP-Z81 | Широкополосный Преобразователь мощности, 50 МГц - 18 ГГц, 100 мВт; |
| R&S® NRP-Z85 | Широкополосный Преобразователь мощности, 50 МГц - 40 ГГц, 100 мВт; |
| R&S® NRP-Z211.02 | Двухдиодный Преобразователь мощности, 10 МГц - 8 ГГц, 100 мВт; |
| R&S® NRP-Z221 | Двухдиодный Преобразователь мощности, 10 МГц - 18 ГГц, 100 мВт; |
Модели
| Модели | Описание |
| R&S® FSVR7 | Анализатор спектра реального времени с диапазоном частот от 10 Гц до 7 ГГц |
| R&S® FSVR13 | Анализатор спектра реального времени с диапазоном частот от 10 Гц до 13,6 ГГц |
| R&S® FSVR30 | Анализатор спектра реального времени с диапазоном частот от 10 Гц до 30 ГГц |
| R&S® FSVR40 | Анализатор спектра реального времени с диапазоном частот от 10 Гц до 40 ГГц |
