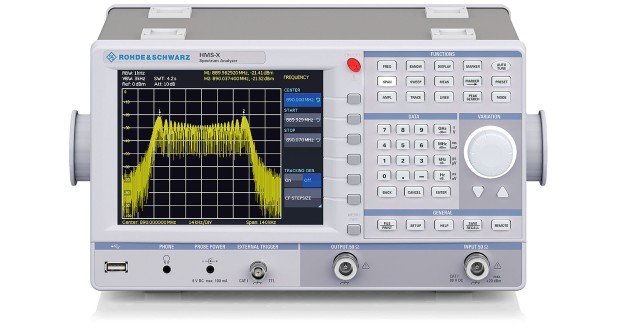

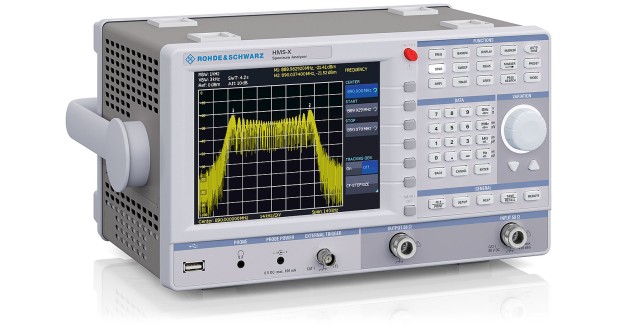

Rohde & Schwarz HMS-X представляет собой бюджетное устройство для обработки спектральной составляющей сигнала. Прецизионные показатели точности, минимальная погрешность, компактные габариты корпуса и богатый набор принадлежностей делают его незаменимым помощником при разработке и отладке сложного электронного оборудования. Анализатор спектра выпускается в четырех различных вариациях, поэтому Вы можете выбрать подходящий вариант, не переплачивая при этом за функции, которые не пригодятся.
Одной из главных отличительных особенностей прибора является режим обнаружения излучаемых помех при проверке на электромагнитную совместимость. Вне зависимости от выбранной версии, HMS-X имеет режим измерения АЧХ (амплитудно-частотной характеристики). Для этого требуется задействовать функцию следящего генератора.
Поддержка популярных интерфейсов передачи данных гарантирует простой и удобный обмен данными между спектроанализатором и персональным компьютером. Запатентованное программное обеспечение упрощает процесс сбора информации и составление отчетов. Большой выбор дополнительных опций и аксессуаров позволяет оснастить анализатор всеми необходимыми возможностями для решения поставленных задач.
Использование R&S HMS X обеспечивает проведение следующих видов исследований:
- Испытания на ЭМС
- Диагностика современных систем беспроводной связи (UMTS; GSM; TETRA; DVBT; Bluetooth; WLAN)
Еще одной характерной чертой модели выступает ЖК-дисплей с диагональю более 6 дюймов, обеспечивающий непревзойденное качество изображения. Интегрированная подсветка экрана обуславливает комфортные условия работы даже при полном отсутствии освещения. USB порт на фронтальной панели дает возможность сохранять пользовательские настройки и полученные результаты на съемный носитель. Наличие интерфейсов Ethernet и GPIB позволяет осуществлять удаленное управление прибором.
| Частотные характеристики | |
| Диапазон частот: | |
| Основной блок HMS-X | 100 кГц…1,6 ГГц |
| с опцией HMS-3G | 100 кГц…3 ГГц |
| Температурная стабильность: | ±2×10-6(0…30°C) |
| Погрешность опорного генератора: | ±1×10-6(за год) |
| Частотомер (требуется HMS-EMC): | |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Диапазон установки полосы обзора: | |
| Основной блок HMS-X | 0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц |
| с опцией HMS-3G | 0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц |
| Спектральная чистота, фазовый шум SSB: | |
| отстройка 30 кГц (500 МГц, +20…30°C) |
<-85 дБн/Гц (с опцией HMS-EMC) |
| отстройка 100 кГц (500 МГц, +20…30°C) |
<-100 дБн/Гц |
| отстройка 1 МГц (500 МГц, +20…30°C) |
<-120 дБн/Гц |
| Время развертки: | |
| Полоса обзора = 0 Гц | 20 мс…100 с |
| Полоса обзора > 0 Гц | 20 мс…1000 с, мин. 20 мс/600 МГц |
| Полосы пропускания (-3 дБ): | |
| Основной блок HMS-X | 10 кГц…1 МГц с шагом 1–3, 200 кГц |
| с опцией HMS-EMC | 100 Гц…1 МГц с шагом 1–3, 200 кГц |
| Погрешность установки полос пропускания: | |
| ≤300 кГц | тип. ±5% |
| 1 МГц | тип. ±10% |
| Полосы пропускания (-6 дБ): | |
| Основной блок HMS-X | 9 кГц, 120 кГц, 1 МГц |
| с опцией HMS-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Полосы видеофильтра: | |
| Основной блок HMS-X | 1 кГц…1 МГц с шагом 1–3 |
| с опцией HMS-EMC | 10 Гц…1 МГц с шагом 1–3 |
| Амплитудные характеристики | |
| Отображаемый диапазон: | от среднего уровня собственных шумов до +20 дБмВт |
| Диапазон измерений: | тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт |
| Макс. допустимый уровень пост. напряжения на ВЧ-входе: | 80 B |
| Максимальная мощностьна ВЧ-входе: | 20 дБмВт, 30 дБмВт на ≤3 минуты |
| Частотомер (требуется HMS-EMC): | |
| Разрешение | 1 Гц |
| Погрешность | ±(частота x погрешность опорной частоты) |
| Диапазон, свободный от интермодуляционных искажений: | |
| Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) |
| (расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) |
| (расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) |
| DANL(средний уровень собственных шумов): | |
| (RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) |
| (RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) |
| с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) |
| Собственные паразитные составляющие: | |
| (оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | <-80 дБмВт |
| Входные паразитные составляющие: | |
| (ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) | тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) |
| Гармонические искажения | |
| (ур. смесит. -40 дБмВт): | тип. -60 дБн |
| Отображение уровня: | |
| Опорный уровень | -80…+20 дБмВт с шагом 1 дБ |
| Отображ. диапазон | 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) |
| Логарифмич. масштаб | дБмВт, дБмкВ, дБмВ |
| Линейный масштаб | Процент от опорного уровня (с опцией HMS-EMC) |
| Измеренные кривые: | 1 кривая и 1 кривая из памяти |
| Математические опера ции над кривыми: | A-B (кривая – сохраненная кривая), B-A |
| Детекторы: | Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC) |
| Погрешность измерения уровня: | <1,5 дБ, тип. 0,5 дБ |
| (от оп. уровня до оп. уровня – 50 дБ, 20…30°C) | |
| Маркер/дельта-маркер | |
| Количество маркеров: | 8 |
| Маркерные функции: | пиковый уровень, след. пик, минимум, центральная частота = частота маркера, частота, опорный уровень = уровень маркера, все маркеры -на пики |
| Виды маркеров: | обычный (уровень и лог.), дельта-маркер, шумовой маркер |
| с опцией HMS-EMC | обычный (лин.), частотомер |
| Входы/Выходы | |
| ВЧ-вход | гнездо N-типа |
| Входной импеданс: | 50 Ом |
| КСВН (10 МГц…1 ГГц/3 ГГц): | тип. <1,5 |
| Выход следящего генератора (СГ) требуется опция HMS-TG | |
| Тип разъёма | гнездо N-типа |
| Выходной импеданс: | 50 Ом |
| Диапазон частот: | 5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) |
| Выходной уровень: | -20…0 дБмВт, с шагом 1 дБ |
| Вход сигнала запуска и внешней оп. частоты: |
гнездо BNC, выбираемое |
| Напряжение запуска | TTL |
| Опорная частота | 10 МГц |
| Опорный уровень (50 Ом) | 10 дБмВт |
| Напряжение питания для пробников поля: |
6 В пост. тока, макс. 100 мА (DIN-разъем, 2,5 мм) |
| Аудиовыход (наушники): | 3,5 мм DIN-разъем |
| Демодуляция | АМ и ЧМ (встроенный громкоговоритель) |
| Прочие параметры | |
| Дисплей: | Цветной TFT-дисплей 16,5 см (6,5“) |
| Сохранение/ вызов из памяти: |
10 наборов настроек прибора |
| Режим запуска: | ждущий, однократный, внешний |
| с опцией HMS-EMC | по видеосигналу |
| Интерфейсы: | Сдвоенный интерфейс USB/RS-232 (HO720), USB-носитель (передняя панель), USB-принтер (задняя панель), DVI-D для внешнего монитора |
| Питание: | 105…253 В, 50/60 Гц, CAT II |
| Потребляемая мощность: | макс. 40 Вт при 230 В, 50 Гц |
| Степень защиты: | Класс безопасности I (EN61010-1) |
| Диапазон рабочих температур: | +5…+40°C |
| Диапазон температур хранения: | -20…+70°C |
| Отн. влажность: | 5…80% (без конденсации) |
| Габариты (Ш x В x Г): | 285 x 175 x 220 мм |
| Масса: | 3,6 кг |
| Опции | Описание |
| R&S®RMS-3G | Апгрейд частотного диапазона - 3 ГГц; |
| R&S®HZ99 | Кейс для транспортировки |
| R&S® HMS-EMC | ЭМС-опция, вкл. предусилитель |
| R&S® FPC-B22 | Активация встроенного следящего генератора |
| R&S® HV213 | Опция ЭМС, вкл. Предусилитель |
| R&S® HV212 | Апгрейд частотного диапазона - 3 ГГц; |
| R&S® HV211 | Активация встроенного следящего генератора |
| R&S® HO732 | Интерфейсы Ethernet/USB; |
| R&S® HO740 | Интерфейс IEEE-488 (GPIB), гальванически изолированный |
| R&S® HZ540 | Набор пробников ближнего поля, 3 ГГц, для предварительной оценки ЭМП |
| R&S® HZ547 | КСВ-мост, 3 ГГц, для R&S®HMS-X, вкл. опция R&S®HMS-TG |
| R&S® HZ46 | Набор для монтажа в стойку 19" 4 HU |
