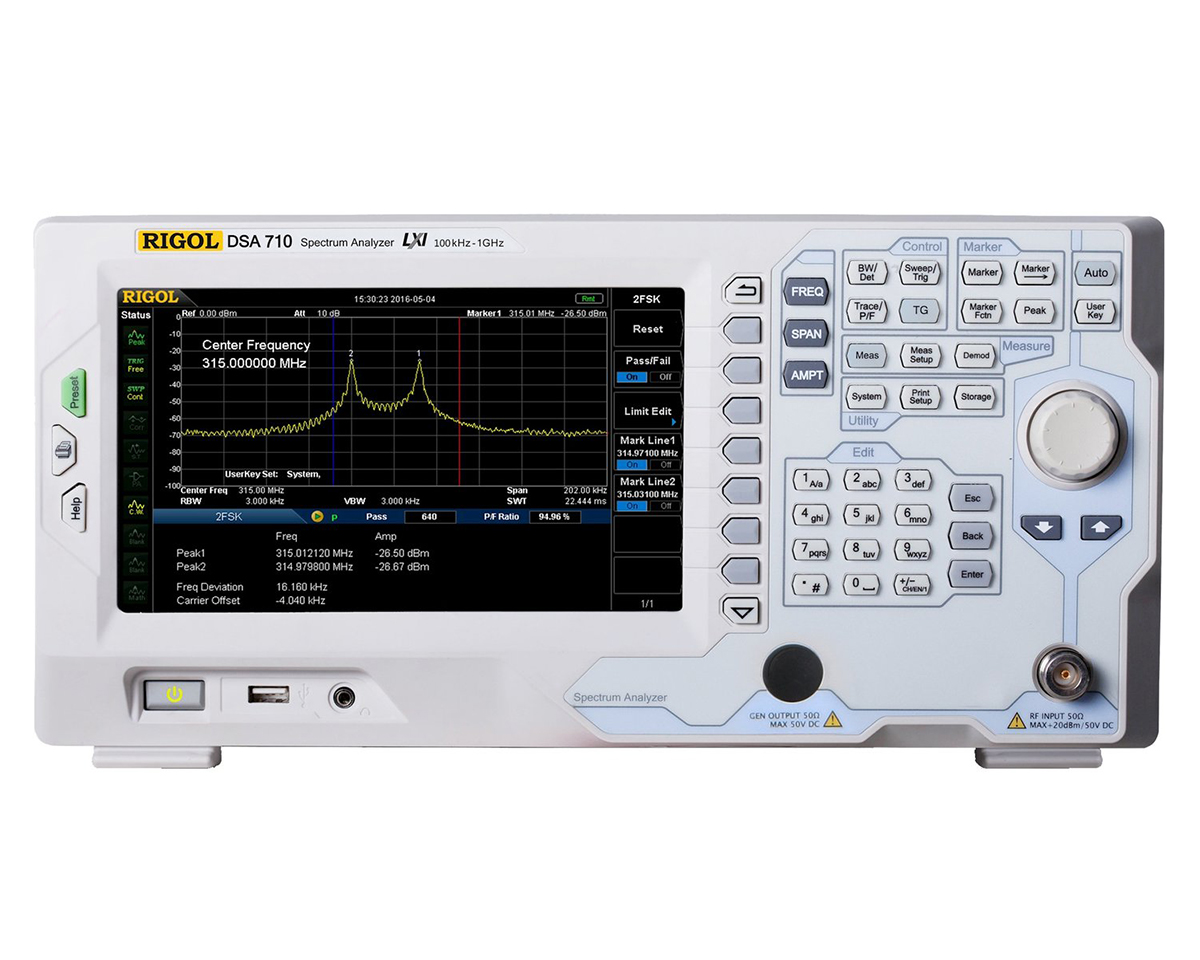

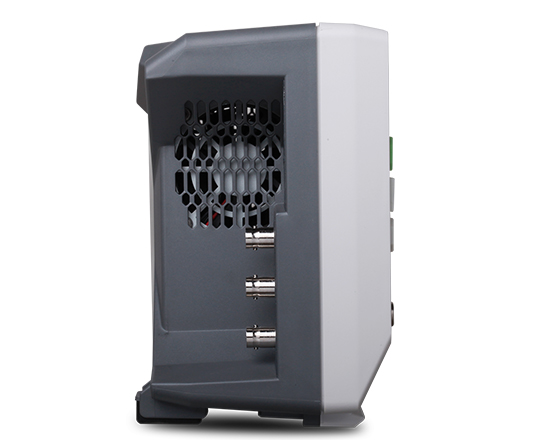

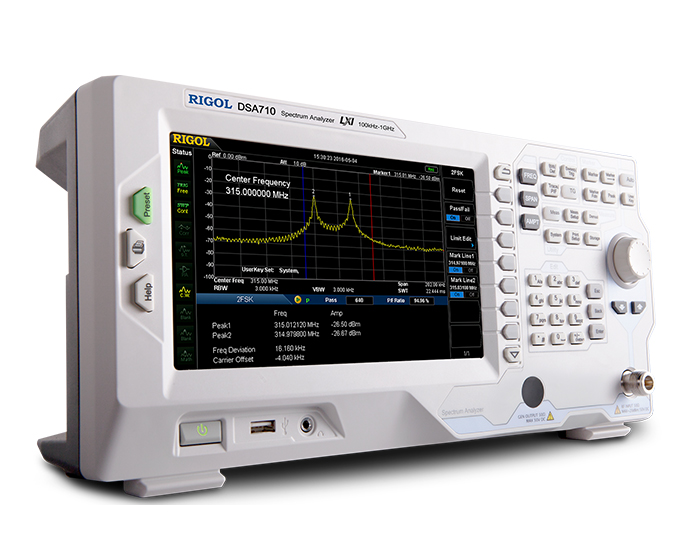

DSA700 - анализаторы спектра реального времени с диапазоном частот 100 кГц - 500 МГц / 1 ГГц и полосой пропускания 100 Гц - 1 МГц. Это недорогой, производительный прибор лабораторного класса. Имеет настольный формат (компактные размеры и вес всего 4,25 кг), удобные органы управления на передней панели и 8-дюймовый экран. Данный анализатор позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу анализатора спектра общего назначения, а также опционального измерителя электромагнитных помех.
В арсенале прибора заложена интересная опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события. Подойдет для разработки, производства и измерений электронных компонентов и устройств в лабораторных, а также в сервисных и учебных целях, благодаря своей невысокой стоимости.
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Предварительные испытания на ЭМС
- Сервисное обслуживание
- Обучение
Особенности:
- Диапазон частот от 100 кГц до 500 МГц / 1 ГГц
- Низкий отображаемый средний уровень собственных шумов (DANL): <-130 дБм (тип.)
- Низкий уровень фазового шума: < -80 дБн/Гц (тип.)
- Погрешность измерения амплитуды:<1.5 дБ
- Минимальное разрешение по частоте (RBW) 100 Гц
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Опция SSС-DSA (Signal Seamless Capture) – непрерывный захват сигналов в полосе до 1,5 МГц при скорости измерения до 650 спектров в секунду. Использование этого режима удобно при захвате быстроменяющихся сигналов, ASK / FSK, чтобы предотвратить пропуск события.
- Программное обеспечение для ПК (опция)
- Экран 8 дюймов
- Большой выбор опций и аксессуаров
- Компактный размер и малый вес
| Модель | Частотный диапазон | Полоса пропускания | Фазовый шум | Отображаемый средний уровень шума | Трекинг- генератор |
| DSA705 | 100 кГц ~ 500 МГц | 100 Гц ~ 1 МГц | -80 дБн/Гц@10 кГц | -130 дБм | нет |
| DSA710 | 100 кГц ~ 1 ГГц | 100 Гц~1 МГц | -80 дБн/Гц@10 кГц | -130 дБм | нет |
| Модели | Описание |
| DSA705 | Анализатор спектра, частотный диапазон от 100 кГц до 500 МГц |
| DSA710 | Анализатор спектра, частотный диапазон от 100 кГц до 1 ГГц |
