Анализаторы спектра Rigol серии MSO8000 с диапазоном от 9 кГц до 4,5 ГГц
Подробнее
Описание

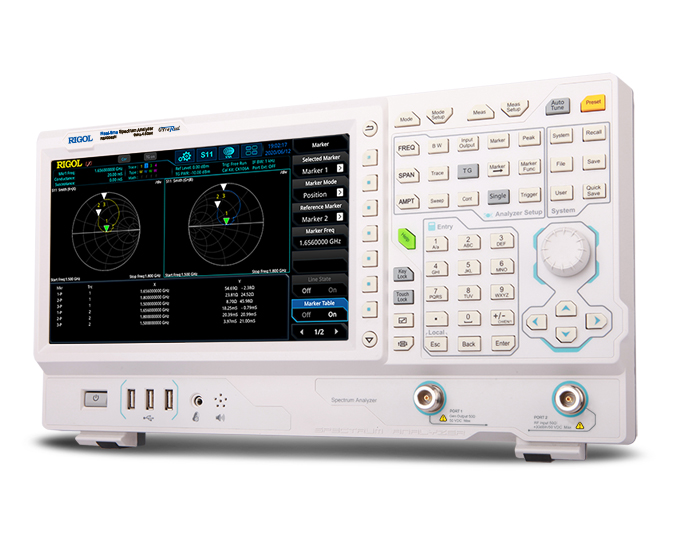

Анализаторы спектра реального времени серии RSA3000 с возможностями анализа спектра в реальном времени и свипирования, опциональным прикладным программным обеспечением для измерения электромагнитного излучения (EMI), имеют превосходные эксплуатационные и технические характеристики.
- Встроенный режим векторного анализа сети
- Встроенное в RSA3000 прикладное программное обеспечение для предварительного измерения электромагнитных помех, в сочетании с фильтрами, совместимыми с CISPR, предварительно тестирует устройство на предмет проводимости и излучения, чтобы выявить и улучшить источник помех, ускорить время выхода на рынок
- Триггер по частотной маске FMT - это уникальный режим запуска для анализаторов спектра реального времени
- Разрешение сигналов с одинаковыми частотами имеет решающее значение для проверки многих RF-устройств и систем. При использовании RSA3000 с разрешением по полосе пропускания RBW всего 1 Гц, обеспечивается более детальное исследование сигналов с близкими частотами
- DANL до -161 дБм с дополнительным предусилителем; Просматривайте маломощные сигналы (гармоники, источники помех) и упрощайте поиск и устранение неисправностей в режиме развертки и в режиме реального времени

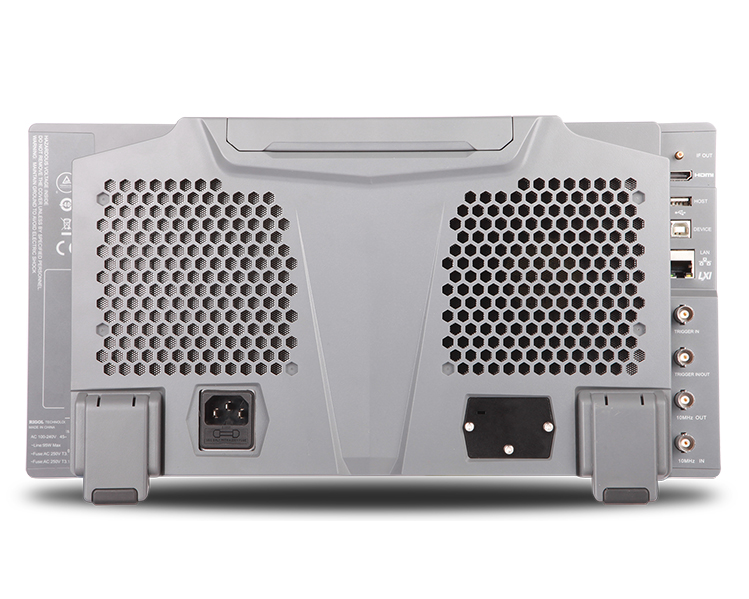

- Множественные интерфейсы для улучшения возможности подключения инструментов; Инструмент можно подключить к большему дисплею / монитору через интерфейс HDMI для улучшения эффектов отображения. Функция веб-контроля позволяет вам напрямую управлять устройством, получая доступ к IP-адресу устройства, улучшая возможности удаленного управления

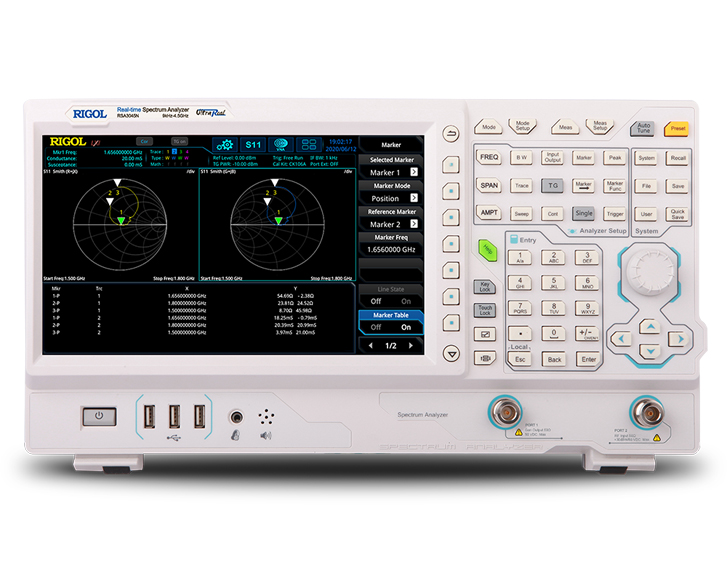

- 10,1-дюймовый емкостный мультисенсорный экран с быстрой настройкой и поддержкой различных жестов, таких как перетаскивание, расширение и масштабирование сигналов, чтобы обеспечить персонализированный интерактивный опыт, позволяющий максимально сэкономить ваше время
- Превосходное снижение уровня шума для исследования слабых сигналов
Применение:
- Отладка и проектирование электронных устройств, средств связи и СВЧ-изделий
- Функциональное тестирование
- Лабораторные исследования
- Испытания на ЭМС
- Сервисное обслуживание
Характеристики
| Frequency | ||||
| RSA3015N | RSA3030/-TG/N | RSA3045/-TG/N | ||
| Frequency Range | 9 kHz to 1.5 GHz | 9 kHz to 3.0 GHz | 9 kHz to 4.5 GHz | |
| Internal Reference Frequency | ||||
| Reference Frequency | 10 MHz | |||
| Accuracy | ±[(time since last calibration × aging rate) + temperature stability + calibration accuracy] | |||
| Initial Calibration Accuracy | Standard | < 1 ppm | ||
| Option OCXO-C08 | <0.1 ppm | |||
| Temperature Stability | 0℃ to 50℃ , with the reference 25℃ | |||
| Standard | <0.5 ppm | |||
| Option OCXO-C08 | <0.005 ppm | |||
| Aging Rate | Standard | <1 ppm/year | ||
| Option OCXO-C08 | <0.03 ppm/year | |||
Описание
| Опции | Описание |
| OCXO-C08 | Высокостабильный генератор опорной частоты |
| RSA3000-PA | Предусилитель (PA) |
| RSA3000-BW1 | Полоса пропускания от 1 Гц до 10 МГц |
| RSA3000-B25 | Полоса анализа в реальном времени 25 МГц |
| RSA3000-B40 | Полоса анализа в реальном времени 40 МГц |
| RSA3000-EMC | Комплект фильтров (-6 дБ) ЭМС и квазипикового детектора |
| RSA3000-EMI | Приложение для измерения электромагнитных помех (включает RSA3000-EMC) |
| RSA3000-AMK | Набор расширенных измерений |
| Ultra Spectrum | Программное обеспечение анализатора спектра для ПК |
| S1210 EMI Pre-compliance Software | Программное обеспечение для предварительного тестирования на ЭМС |
Модели
| Модели | Описание |
| RSA3015N | Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц |
| RSA3030 | Анализатор спектра, частотный диапазон от 9 кГц до 3 ГГц |
| RSA3045 | Анализатор спектра, частотный диапазон от 9 кГц до 4,5 ГГц |
| RSA3030-TG | Анализатор спектра, частотный диапазон от 9 кГц до 3 ГГц, со следящим генератором, со следящим генератором |
| RSA3030N | Анализатор спектра, частотный диапазон от 9 кГц до 3 ГГц |
| RSA3045-TG | Анализатор спектра, частотный диапазон от 9 кГц до 4.5 ГГц, со следящим генератором |
| RSA3045N | Анализатор спектра, частотный диапазон от 9 кГц до 4.5 ГГц |
| RSA3015E | Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц |
| RSA3015E-TG | Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц, со следящим генератором |
| RSA3030E | Анализатор спектра, частотный диапазон от 9 кГц до 3 ГГц |
| RSA3030E-TG | Анализатор спектра, частотный диапазон от 9 кГц до 1,5 ГГц, со следящим генератором |
