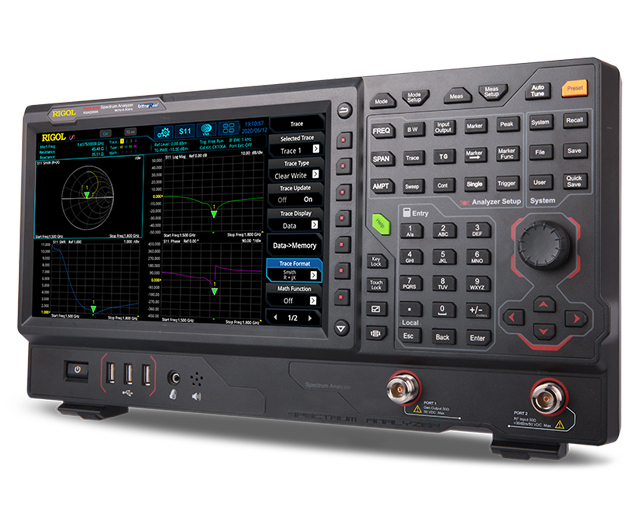

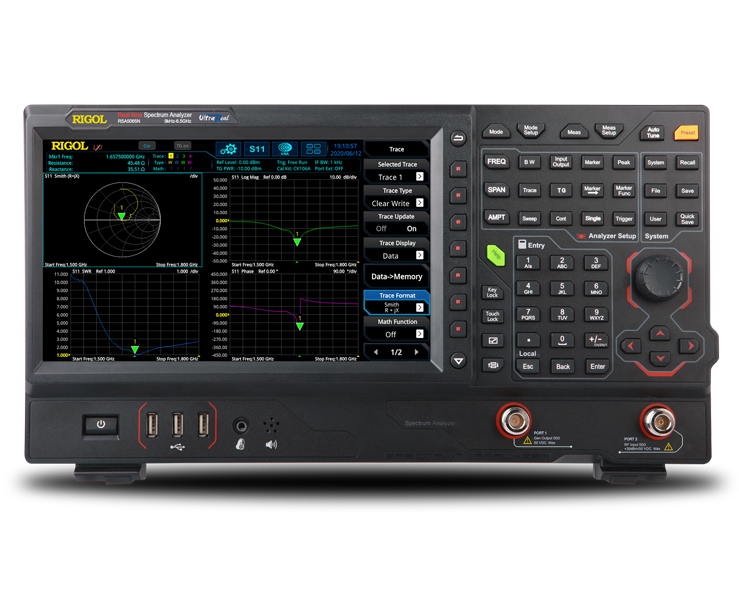

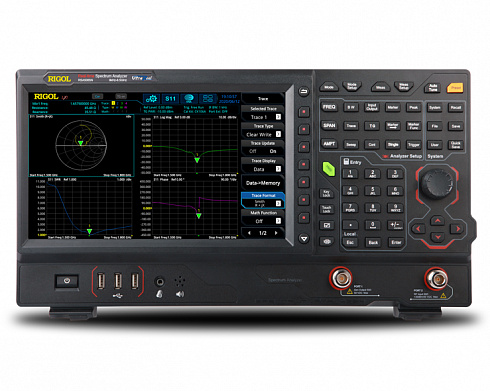

Анализатор спектра серии RSA5000 с функцией RTSA , программным приложением векторного анализа сигналов (VSA) и программным приложением для измерения электромагнитных помех (EMI) . Также доступна модель со встроенным следящим генератором "-TG". Модели RSA5000N позволяют проводить измерения S11,S21. Частотный диапазон составляет от 9 кГц до 6,5 ГГц.
Режим векторного анализа цепей
Наличие встроенного следящего генератора и КСВН-моста позволяет применять анализаторы серии RSA5000 в качестве векторных анализаторов цепей. В режиме VNA могут проводиться измрения таких параметров как: коэффициент отражения (S11) ,коэффициент передачи (S21) ,расстояние до неоднородности (DTF)
Непрерывная регистрация данных сигнала посредством технологии Ultra Real
Полоса обзора в режиме анализа спектра реального времени составляет 40 МГц . Минимальная длительность для гарантированного захвата сигналов 100% POI - 7,45 мкс
Оценка качества разрабатываего устройства
Функция векторного анализа сигналов VSA поддерживает различные форматы цифровой модуляции, такие как QAM, PSK, MSK, ASK, FSK и т.д. Опция включает в себя комплексный анализ сложных сигналов и их демодуляцию.
Опция EMI
Приложение для измерения электромагнитных помех RSA5000-EMI для анализаторов спектра реального времени серии RSA5000 представляет собой комплексное решение для обеспечения предварительного тестирования на соответствия требованиям электромагнитных помех
Запуск по частотной маске (FMT)
Запуск по частотной маске в режиме RTSA позволит осуществить захват кратковременных, редких событий для их дальнейшего анализа

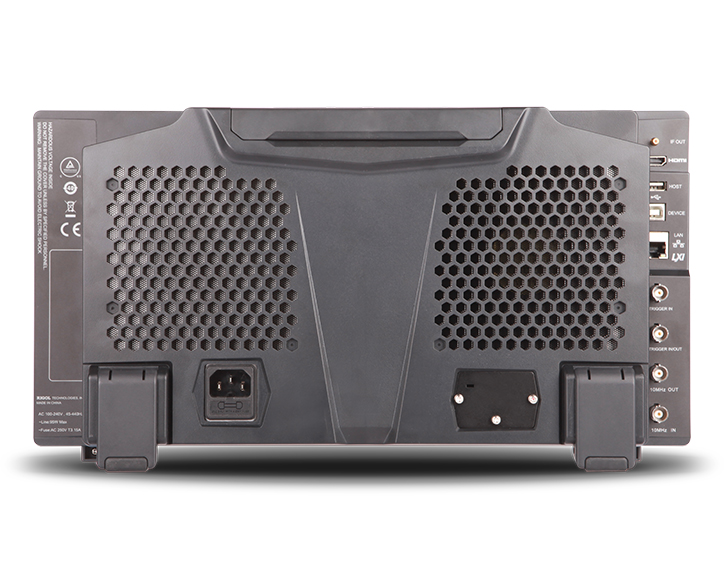

Несколько интерфейсов для улучшения подключения инструментов
Инструмент можно подключить к дисплею/монитору большего размера через интерфейс HDMI для улучшения отображаемых эффектов. Функция веб-контроля позволяет вам напрямую управлять устройством, получая доступ к его IP-адресу, что повышает удобство удаленного управления.
Быстрое выполнение различных настроек с помощью сенсорного дисплея
Анализаторы спектра реального времени серии RSA5000 обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей
7 режимов отображения cигнала в режиме RTSA
Для удобства анализа и обработки полученной информации анализаторы спектра имеют семь режимов визуализации в режиме реального времени
Отличный показатель фазового шума
Уровень однополосного фазового шума составляет -108 дБн / Гц на центральной частоте 500 МГц при отстройке от несущей 100 кГц
| Frequency | |||
| RSA5032/-TG/N | RSA5065/-TG/N | ||
| Frequency Range | 9 kHz to 3.2 GHz | 9 kHz to 6.5 GHz | |
| Internal Reference Frequency | |||
| Reference Frequency | 10 MHz | ||
| Accuracy | ±[(time since last calibration × aging rate) + temperature stability + calibration accuracy] | ||
| Initial Calibration Accuracy | Standard | < 1 ppm | |
| Option OCXO-C08 | < 0.1 ppm | ||
| TSetambpileitryature | 0℃ to 50℃ , with the reference 25℃ | ||
| Standard | < 0.5 ppm | ||
| Option OCXO-C08 | < 0.005 ppm | ||
| Aging Rate | Standard | < 1 ppm/year | |
| Option OCXO-C08 | < 0.03 ppm/year | ||
| Модели | Описание |
| RSA5032 | Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц |
| RSA5032-TG | Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц, со следящим генератором |
| RSA5065 | Анализатор спектра, частотный диапазон от 9 кГц до 6,5 ГГц |
| RSA5032N | Анализатор спектра, частотный диапазон от 9 кГц до 3,2 ГГц, со следящим генератором и векторным анализатором цепей |
| RSA5065-TG | Анализатор спектра, частотный диапазон от 9 кГц до 6,5 ГГц, со следящим генератором |
| RSA5065N | Анализатор спектра, частотный диапазон от 9 кГц до 6,5 ГГц |
