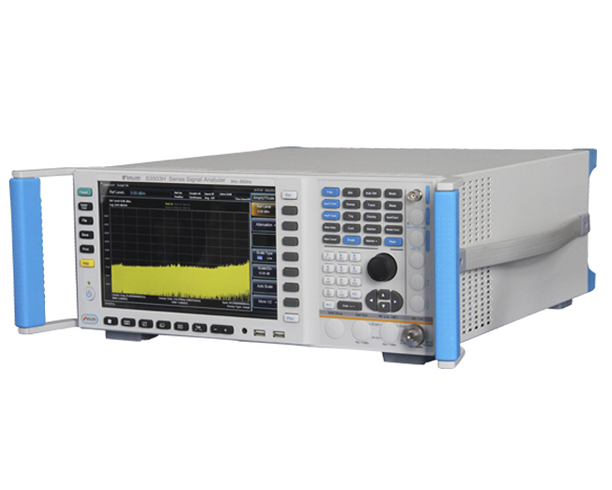

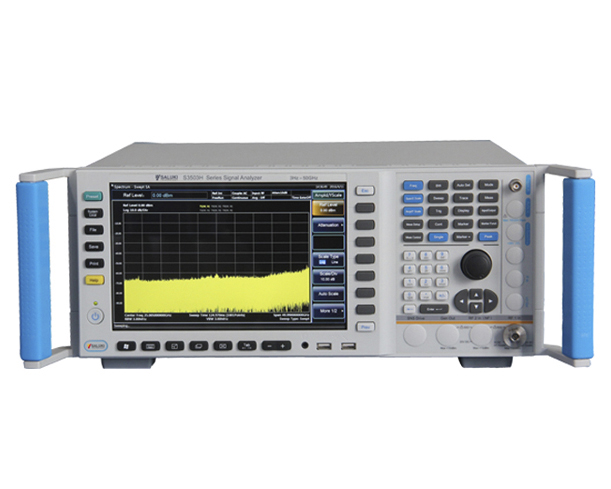

Анализаторы спектра Saluki серии S3503 с диапазоном от 3 Гц до 50 ГГц
Подробнее
Описание
Анализаторы спектра серии S3503 отличаются превосходными значениями собственных фазовых шумов, динамического диапазона, скорости измерения и точности по амплитуде. Данные приборы имеют множество аналитических функций, включая высокочувствительный анализ спектра, анализ мощности спектра, IQ-анализ, мултидоменный корреляционный анализ, анализ импульсных сигналов, анализ аудиосигналов, анализ аналоговых модулированных сигналов и измерение фазовых шумов.
Использование дополнительных возможностей значительно расширяет диапазон использования анализаторов серии S3503. Возможность использования нескольких цифровых/аналоговых интерфейсов позволяет строить измерительные системы на основе S3503, которые используются для тестирования сигналов и устройств в таких областях, как авиация и космонавтика, радиолокация, системы связи, навигация и радиоэлектронная борьба.
Основные особенности
- Частотный диапазон от 3 Гц до 50 ГГц может быть расширен до 325 ГГц с использованием дополнительных внешних смесителей
- Максимальная полоса анализа сигнала 200 МГц
- Превосходные характеристики тестирования/приема сигналов
- Наиболее полная реализация анализа спектра, включая БПФ сканирование
- Мультидоменный корреляционный анализ и функция воспроизведения записанного сигнала
- Поддержка вывода аналоговых и цифровых сигналов с использованием соответствующих интерфейсов
- Дружественный пользовательский интерфейс и легкость использования
Типовое использование
- Тестирование характеристик электронных систем, включая радары и системы связи
- Тестирование и отладка приемопередающих устройств
- Построение сложных измерительных и диагностических систем, обеспечивающих вывод сигналов, данных и результатов анализов
Характеристики
| Модель | S3503A | S3503B | S3503C | S3503D | S3503E | S3503F | S3503G | S3503H |
| Диапазон частот | 3 Гц - 4 ГГц | 3 Гц - 9 ГГц | 3 Гц - 13.2 ГГц | 3 Гц - 18 ГГц | 3 Гц - 26.5 ГГц | 3 Гц - 40 ГГц | 3 Гц - 45 ГГц | 3 Гц - 50 ГГц |
| Встроенный источник опорной частоты 10 МГц | Погрешность частоты | ± (время после последней калибровки × скорость старения +температурная стабильность + точность калибровки) | ||||||
| Скорость старения | ± 1x10-7 / год | |||||||
| Температурная стабильность | ± 1x10-8（20°C- 30°C）, ± 5x10-8（0°C- 55°C） （±1.5x10-8） |
|||||||
| Точность калибровки | ± 7x10-8 | |||||||
| Погрешность измерения частоты | ±（Индикация частоты × Погрешность частоты опорного источника +0,1 Гц) | |||||||
| Полоса сканирования по частоте | Диапазоны: 0 Гц, от 10 Гц до Макс. частотного диапазона Погрешность: ± (0.25% × Полоса сканирования + Полоса сканирования / (кол-во точек сканирования -1)) |
|||||||
| Диапазон времени сканирования | (Полоса сканирования ≥ 10 Гц): 1 мс - 4000 с, (Полоса сканирования 0 Гц): 1 мкс - 6000 с | |||||||
| Ширина полосы фильтров ПЧ | Диапазон: 1 Гц - 3 МГц （с шагом 1, 2, 3, 5 ）, 4, 5, 6, 8, 10 МГц Погрешность переключения: 0,5 дБ |
|||||||
| Ширина полосы видеофильтров | 1 Гц - 3 МГц (с шагом 1, 2, 3, ), 4, 5, 6, 8, 10 МГц | |||||||
| Ширина полосы анализа сигналов | 10 Гц - 10 МГц (стандарт）, 40 МГц（дополнительно）, 200 МГц（дополнительно） | |||||||
| Фазовые шумы | <-94 дБн/Гц (Fс=1 ГГц при отстройке 100 Гц) | |||||||
| <-110 дБн/Гц (Fс=1 ГГц, при отстройке 1 кГц) | ||||||||
| <-120 дБн/Гц (Fс=1 ГГц, при отстройке 10 кГц) | ||||||||
| Мин. Средняя плотность собственных шумов | -149 дБмВт/Гц при Fс=1 ГГц | |||||||
| Режимы запуска | свободный, по мощности, по видео сигналу, по внешнему сигналу (передняя панель), по внешнему сигналу (задняя панель) | |||||||
| Типы детекторов | нормальный, пиковый положительный, пиковый отрицательный, с дискретизацией, усредненный, среднеквадратического значения | |||||||
| Типы усреднения | видео усреднение, усреднение по мощности, усреднение по напряжению | |||||||
| Остаточные помехи | В диапазоне 200 кГц - 9 ГГц | -100 дБмВт | ||||||
| Входные разъёмы | S3503A / B / C / D | N (розетка), импеданс 50Ω | ||||||
| S3503E | 3.5 мм (вилка), импеданс 50Ω | |||||||
| S3503 F / G / H | 2.4 мм (вилка), импеданс 50Ω | |||||||
Общая информация
| Параметры сети питания | 100/115 В, 50/60/400 Гц; 220/240 В, 50/60 Гц |
| Потребляемая мощность | В режиме ожидания: < 20 Вт. В режиме работы: < 400 Вт |
| Вес | 25 кг |
| Размеры Д × Ш × В, мм | 498 × 192 × 532 (с учетом рукояток, подставок и пр.) 426 × 177 × 460 (без учета рукояток, подставок и пр.) |
Описание
| Опции | Описание |
| S3503-H01 | ВЧ вход на задней панели |
| S3503-H02 | Выход 2-й ПЧ в диапазоне от 275 МГц до 475 МГц с разрешением 1 Гц |
| S3503-H03 | Выход 3-й ПЧ в диапазоне от 10 МГц до 160 МГц с разрешением 1 Гц |
| S3503-H04A | Цифровая реконструкция сигнала ПЧ, модулированных сигналов, выход видео сигнала с шириной полосы не более 40 МГц |
| S3503-H04B | Цифровая реконструкция сигнала ПЧ, модулированных сигналов, выход видео сигнала с шириной полосы от 50 МГц до 100 МГц (требует наличия H38B) |
| S3503-H08 | Широкополосный выход логарифмического детектора |
| S3503-H12A | Цифровой оптический интерфейс вывода сигнала реального времени с шириной полосы 40 МГц (не совместима с H38B, H12B и с H39) |
| S3503-H12B | Цифровой оптический интерфейс вывода сигнала реального времени с шириной полосы 200 МГц (требует наличия H38B, не совместима с H38A и с H39) |
| S3503-H15 | Блок питания на _24 В |
| S3503-H22A | Устройство записи данных (SSD) HI-4711 (требует наличия H12A или H12B) |
| S3503-H22B | Устройство записи данных (HDD) HI-4712 (требует наличия H12A или H12B) |
| S3503-H33 | 30 дБ электронный аттенюатор с шагом 1 дБ, в диапазоне частот от 3 Нц до 4 ГГц |
| S3503-H34-04 | Предусилитель для диапазона частот до 4 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-09 | Предусилитель для диапазона частот до 9 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-13 | Предусилитель для диапазона частот до 13 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-18 | Предусилитель для диапазона частот до 18 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-26 | Предусилитель для диапазона частот до 26,5 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-40 | Предусилитель для диапазона частот до 40 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-45 | Предусилитель для диапазона частот до 45 ГГц (не может превышать диапазон частот прибора) |
| S3503-H34-50 | Предусилитель для диапазона частот до 50 ГГц (не может превышать диапазон частот прибора) |
| S3503-H36 | Обход преселектора (требуется при заказе H38A или H38B) |
| S3503-H38A | Полоса анализа сигнала в реальном масштабе времени от 10 Гц 40 МГц (требует заказа H36) |
| S3503-H38B | Полоса анализа сигнала в реальном масштабе времени от 10 Гц 200 МГц (требует заказа H36) |
| S3503-H39 | Аудио анализ (несовместима с опциями H12A и H12B) |
| S3503-H40 | Возможность расширения диапазона частот при помощи внешних смесителей (доступна только для S3503A) |
| S3503-S04 | Встроенное ПО для тестирования фазовых шумов |
| S3503-S09 | Анализ аналоговых модулированных сигналов |
| S3503-S10 | Мультидоменный корреляционный анализ. Анализирует мгновенный спектр сигнала, спектральный диапазон и модуляции сигнала, поддерживает запись и воспроизведение записанных данных |
| S3503-S13 | Встроенное ПО для анализа импульстных сигналов |
| S3503-H99 | Транспортировочный кейс из алюминия |
Модели
| Модели | Описание |
| S3503A | Анализатор спектра 3 Гц - 4 ГГц |
| S3503B | Анализатор спектра 3 Гц - 9 ГГц |
| S3503C | Анализатор спектра 3 Гц - 13,2 ГГц |
| S3503D | Анализатор спектра 3 Гц - 18 ГГц |
| S3503E | Анализатор спектра 3 Гц - 26,5 ГГц |
| S3503F | Анализатор спектра 3 Гц - 40 ГГц |
| S3503G | Анализатор спектра 3 Гц - 45 ГГц |
| S3503H | Анализатор спектра 3 Гц - 50 ГГц |
