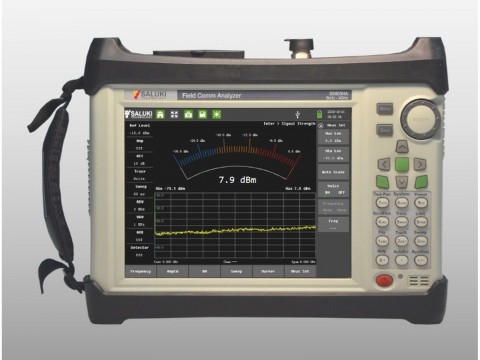

Портативный анализатор серии S5800H - это 8,4-дюймовый прибор с большим сенсорным экраном, разработанный специально для инженеров и техников в области беспроводной связи. Серия S5800H обеспечивает все необходимые измерительные функции и характеристики для точной оценки сигнальной среды, а также очистку, обнаружение, идентификацию и локализацию сигнала помех.
Современный спектр беспроводных услуг распределен между различными системами и службами связи, включая мобильную связь, мобильные радиостанции, пейджинг, беспроводные локальные сети и цифровое видеотранслирование. В дополнение к лицензированным системам, спектр также используется и нелицензированными передатчиками и ухудшает качество сигнала. Сочетание всех этих сигналов создает очень сложную среду, которая сначала должна быть очищена и постоянно контролироваться.
Измерения и приложения
Измерения:
- Спектральный анализ
- Мощность в канале
- Занятая полоса пропускания (OBW)
- Коэффициент утечки в примыкающем канале (ACLR)
- Напряженность поля
- АМ/ФМ
Опциональные режимы измерения:
- Высокоточный измеритель мощности (опция S5800-01)
- Анализ помех (опция S5800-04)
- Картирование покрытия (опция S5800-05)
- Следящий генератор (опции S5800-08/09)
- GPS (опция S5800-06)
- Анализатор LTE/WCDMA/TDSCDMA/GSM/CDMA (опция S5800-07)
Основные особенности:
- Диапазон частот: 9 кГц - 4.0ГГц/ 6.0ГГц
- Режим быстрого сканирования, отличный DANL -164 дБм/Гц
- Оценка покрытия сигналом внутри и снаружи помещений, опциональный тест чистоты сети
- Измерение во временной области, опциональный следящий генератор
- 8,4-дюймовый TFT/LCD сенсорный экран, портативный, легкий и прочный дизайн
- Измерение мощности одной кнопкой: мощность канала, занятая полоса пропускания, ACPR, напряженность поля.
- Мощный анализ помех: спектрограмма, мощность сигнала, индикация уровня принимаемого сигнала, сканирование каналов, идентификация сигнала, определение местоположения помех, выдержка спектра, дифференциальный спектр.
- Поддержка анализа и демодуляции основных беспроводных систем связи: TDD-LTE, FDD-LTE, WCDMA/HSDPA+, TD-SCDMA/ HSDPA+, CDMA/EVDO, GSM/EDGE
Анализатор спектра | ||
Модель | S5800HA | S5800HB |
Частота | ||
Частотный диапазон | 9 кГц - 4 ГГц | 9 кГц - 6 ГГц |
Разрешение | 1 Гц | |
Точность отсчета частоты | (отношение сигнал/шум составляет 25 дБ, разрешение полосы пропускания (RBW) / ширина развертки = 0,01) | |
Точность отсчета | ±1×10-6 ±1 | |
Старение | < ±1×10-6 в год | |
Температурная стабильность | < ±0,5×10-6 (0-50°С) | |
Частотный обзор | 1 кГц - 4 ГГц в последовательности 1-2-5 (авто), и 0 Гц (нулевой обзор) | 1 кГц - 6 ГГц в последовательности 1-2-5 (авто), и 0 Гц (нулевой обзор) |
Полоса пропускания | ||
Полоса пропускания (RBW) | 1 Гц - 3 МГц в последовательности 1-3 (авто или ручное) | |
Полоса видеофильтра (VBW) | 1 Гц - 3 МГц в последовательности 1-3 (авто или ручное) | |
Точность ширины полосы пропускания | < ±10% | |
Чувствительность | (60 дБ/3 дБ полосы) <5:1 | |
Спектральная частота (фазовый шум) | ||
Сдвиг относительно центральной частоты 1 кГц | -90 дБн/Гц | |
Сдвиг относительно центральной частоты 10 кГц | -100 дБн/Гц | |
Сдвиг относительно центральной частоты 100 кГц | -110 дБн/Гц | |
Амплитуда | ||
Динамический диапазон | > 100 дБ | |
Измеряемый диапазон | DANL - максимально безопасный уровень входного сигнала | |
Максимально безопасный уровень входного сигнала | +30 дБм (пиковая мощность, вх. аттенюатор > 15 дБ), 50 В DC | |
Точность амплитуды | ≤ ±1,0 дБ | |
Диапазон аттенюатора | 0 - 55 дБ с шагом 1 дБ | |
TOI | > +15 дБм (типовое значение) | |
Отображаемый уровень шума (DANL) | ||
RBW = 1 Гц, Атт = 0 дБм, Sample Detector | ||
Предусилитель выкл. |
≤ -150 дБм (2 МГц - 1 ГГц) ≤ -142 дБм (1 ГГц - 3 ГГц) ≤ -142 дБм (3 ГГц - 4 ГГц) |
≤ -150 дБм (2 МГц - 1 ГГц) ≤ -140 дБм (1 ГГц - 3 ГГц) ≤ -140 дБм (3 ГГц - 6 ГГц) |
Предусилитель вкл. |
≤ -165 дБм (2 МГц - 1 ГГц) ≤ -160 дБм (1 ГГц - 3 ГГц) ≤ -158 дБм (3 ГГц - 4 ГГц) |
≤ -162 дБм (2 МГц - 1 ГГц) ≤ -158 дБм (1 ГГц - 3 ГГц) ≤ -152 дБм (3 ГГц - 6 ГГц) |
Гармонические искажения | ||
Остаточная реакция | 1 МГц - 6 ГГц: ≤ -85 дБм (без ослабления входного сигнала, 0 дБ) | |
Гармонические искажения второго порядка | < -70 дБн (уровень входного сигнала -20 дБм, вход микшера, предусилитель выключен) | |
Опорный уровень (20°С - 30°С) | ||
Диапазон | -167 дБм - +35 дБм | |
Точность | ≤ ±0,5 дБ | |
Режим развертки и запуска | ||
Время развертки |
20 мс - 250 с (≥200 Гц) 10 мкс - 1000 с (=0 Гц) 1 мс - 250 с (Быстрое сканирование) |
|
Точность | < ±0,2% | |
Режим запуска | Непрерывный триггер, одиночный триггер, видео триггер, триггер | |
Дисплей | ||
Логарифмическая шкала | 0,1 - 0,9 дБ/ решетка, шаг 0,1 дБ | |
1 - 40 дБ/ решетка, шаг 1 дБ | ||
Линейная шкала | 10 ячеек | |
Единицы измерения | дБм, дБмВ, дБмкВ, мВ | |
Разрешение на считывание маркеров | 0,03 дБ | |
0,03% от уровня | ||
Трассы | 6 | |
Детектор | Одиночный/пиковый/отрицательный/нормальный/ квазипиковый/среднеквадратический/средний | |
Тип маркеров | Нормальный/дельта/фиксированный/счётчик частоты | |
Опорный уровень | -167 дБм - +30 дБм | |
Точность уровня | ≤ ±0,5 дБ (типовое значение, 25±5°С) | |
Точность переключения RBW | < 0,1 дБ (типовое значение) | |
Точность переключения аттенюатор | < 0,3 дБ (типовое значение) | |
РЧ вход | ||
Входной разъём | Тип N | |
Входное сопротивление | 50 Ом | |
КСВН (типовое значение) | <1,8 (10 МГц - 4,4 ГГц, аттенюатор ≥10 дБ) | <1,8 (10 МГц - 6 ГГц, аттенюатор ≥10 дБ) |
USB выход | 1 USB2.0, 1 miniUSB | |
LAN | 10M/100M | |
Следящий генератор (опция) | ||
Выходной разъём | Тип N | |
Выходное сопротивление | 50 Ом | |
КСВН | < 2.0 | |
Частотный диапазон | 25 МГц - 4,4 ГГц | 25 МГц - 6 ГГц |
Частотная стабильность | ± 2 ppm | |
Выходной уровень | -30 дБм - 0 дБм | |
Разрешение уровня | 1 дБ | |
Точность уровня | ±2 дБ | |
Гармонические искажения | -20 дБн | |
Выбросы | -30 дБн | |
Измерение LTE | ||
Модель | S5800EA | S5800EB |
Частотный диапазон | 10 МГц - 4 ГГц | 10 МГц - 6 ГГц |
Полоса пропускания | 1,4 МГц, 3 МГц, 5 МГц, 10 МГц, 15 МГц, 20 МГц | |
EVM-режим | BTS-режим (RS/P-SS/S-SS/PDSCH), OTA-режим (RS) | |
Отчет об измерениях | Все результаты измерений, результаты измерений РЧ, результаты модуляции сигнала, результаты качества модуляции сигнала | |
РЧ измерения | ||
Точность (типовое значение) | ±1,0 дБ (диапазон входного сигнала от -50 дБм до +10 дБм) LTE-FDD | |
±1,0 дБ (диапазон входного сигнала от -50 дБм до +10 дБм) LTE-TDD | ||
Измерение модуляции | ||
Отклонение частоты | ±10 Гц + отклонение эталонного тактового генератора | |
Точность EVM (FDD-LTE) | 2% (тип, E-UTRA Test Model 3.1, от -50 дБм до -10 дБм) | |
Точность EVM (TDD-LTE) | 2% (тип, E-UTRA Test Model 3.1, от -50 дБм до -10 дБм) | |
Эфирные измерения | ||
Сканнер | Захват до 6 сигналов | |
SS-POWER, RSRP, RSRQ, SINR, SINR | ||
Автоматическое сохранение данных GPS, мощности SS и результатов измерения модуляции | ||
Выравнивание антенны | Поддержка MIMO 2X2, 4X4 | |
Отображение мощности RS и задержки на нескольких антеннах | ||
Измерение карты покрытия | Свипирование - мощность S-SS, RSRP, RSRQ/SINR, идентификатор ячейки самого сильного сигнала | |
Выходной формат: .kml, .csv | ||
Измерение WCDMA | ||
Модель | S5800EA | S5800EB |
Частотный диапазон | 10 МГц - 4 ГГц | 10 МГц - 6 ГГц |
Полоса пропускания | 3,84 МГц | |
Максимальный коэффициент разбрасывания | 256/512 | |
РЧ измерения | ||
Точность (типовое значение) | ±1,0 дБ (входной диапазон от -50 дБм до +10 дБм) | |
Измерение демодуляции | ||
Смещение частоты | ±10 Гц + отклонение эталонного тактового генератора | |
Тип модуляции | WCDMA QPSK QCDMA | |
HSPA+ QPSK, 16QAM, 64QAM, 64QAM | ||
EVM (среднеквадратичное значение) | 2% (EVM<25%) | |
CDP | ±1,0 дБ ( CDP > -25 дБ) | |
CPICH | ±1,0 дБ | |
Эфирные измерения | ||
Сканер кодов шифрования | До 6 кодов шифрования | |
CPICH, Ec/Io, Ec, мощность в канале, CPICH, Ec/Io, Ec | ||
Многоканальный сканер | До 6 каналов | |
Tau, RSCP, мощность в канале | ||
Измерение GSM/EDGE | ||
Модель | S5800EA | S5800EB |
Частотный диапазон | 10 МГц - 4 ГГц | 10 МГц - 6 ГГц |
РЧ измерения | ||
Точность (типовое значение) | ±1,0 дБ (входной диапазон от -50 дБм до +10 дБм) | |
Измерение демодуляции | ||
Смещение частоты | ±10 Гц + отклонение эталонного тактового генератора | |
Тип модуляции | GSM GMSK | |
EDGE 8PSK | ||
Фазовая ошибка (GMSK) | ±1,0 град. | |
EVM (8PSK) | ±1,5% | |
Измерение TD-SCDMA | ||
Модель | S5800EA | S5800EB |
Частотный диапазон | 10 МГц - 4 ГГц | 10 МГц - 6 ГГц |
Полоса пропускания | 1,6 МГц | |
Максимальный коэффициент разбрасывания | 256/512 | |
Настройки SYNC-DL | Авто или от 0 до 31 | |
Тип демодуляции | Авто или QPSK/8PSK/16QAM/64QAM | |
РЧ измерения | ||
Точность (типовое значение) | ±1,0 дБ (входной диапазон от -50 дБм до +10 дБм) | |
Измерение демодуляции | ||
Смещение частоты | ±10 Гц + отклонение эталонного тактового генератора | |
Тип модуляции | QPSK, 8PSK, 16QAM, 64QAM | |
EVM (среднеквадратичное значение) | 2% (Мощность P-CCPCH > -50 дБм) | |
Эфирные измерения | ||
Сканер кодов шифрования | 32 SYNC-DL | |
Измерения Ec/Io и Tau | ||
Tau сканер | До 6 SYNC-DL | |
Мощность DwPTS, Tau, измерение Ec/Io | ||
Общая информация | ||
Модель | S5800HA | S5800HB |
Дисплей | ||
Тип/Размер | TFT LCD / 8.4’’ (800 x 600) | |
Хранение данных | ||
Встроенная память | 1 ГБ, >2000 файлов с измерениями | |
Внешняя память | Ограничен размером флэш-накопителя USB | |
Батарея | ||
Тип | Перезаряжаемая Li-Ion батарея, 11,1 В, 5,2 Ач | |
Время работы | > 4,0 часа (непрерывно), 8 часов в режиме ожидания | |
Окружающая среда | ||
Рабочая температура | от -10°C до +55°C | |
Температура хранения | от -40°C до +80°C | |
Ударопрочность | Mil-PRF-28800F класс 2 | |
Электромагнитная совместимость (EMC) | ||
EMC | IEC/EN 61326-1:2006 | |
Питание AC | ||
Выход адаптера | 19 B/3,42 Ач | |
Вход адаптера | 100-240 В AC, 50-60 Гц | |
Размеры и Вес | ||
Размеры | 278×217×87 мм (10,94×8,54×3,42 дюймов) | |
Вес | 3 кг |
Опции | Описание |
S5800-01 | РЧ измеритель мощности (программное обеспечение) |
S5800-02 | Поточный двунаправленный РФ датчик высокой мощности с двусторонним управлением, 300 МГц - 4 ГГц, 2 мВт - 150 Вт, тип N (розетка), 50 Ом |
S5800-03 | РЧ датчик мощности, 1 МГц - 6 ГГц, -30 дБм - +20 дБм, тип N (вилка), 50 Ом |
S5800-04 | Локационный анализ помех |
S5800-05 | Картирование сигнального покрытия (требуется опция S5700-06) |
S5800-06 | GPS-модуль (USB) |
S5800-07 | Анализ сигналов |
S5800-08 | Следящий генератор (25 МГц - 4,4 ГГц) |
S5800-09 | Следящий генератор (25 МГц - 6,0 ГГц) |
S5800-10 | Выдержка спектра |
S5800-11 | Свипирование затвора |
S5800-12 | Направленная активная логопериодическая антенна, 9 кГц - 20 МГц |
S5800-13 | Направленная активная логопериодическая антенна, 20 МГц - 200 МГц |
S5800-14 | Направленная активная логопериодическая антенна, 200 МГц - 500 МГц |
S5800-15 | Направленная активная логопериодическая антенна, 500 МГц - 3 ГГц |
S5800-16 | Направленная активная логопериодическая антенна, 500 МГц - 8 ГГц |
S5800-17 | Антенная рукоятка с GPS и электронным компасом |
Модели | Описание |
S5800H | Портативный анализатор, 9 кГц - 4,0 ГГц |
S5800HB | Портативный анализатор, 9 кГц - 6,0 ГГц |
