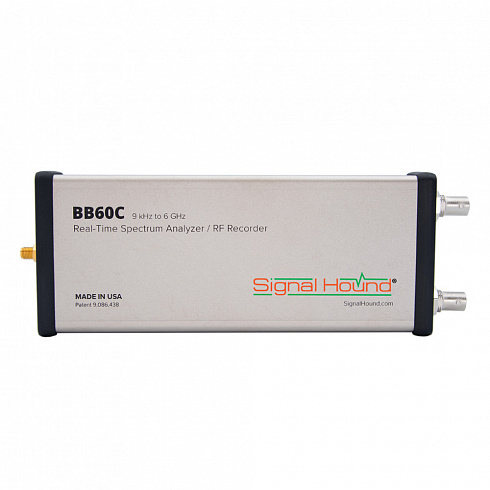

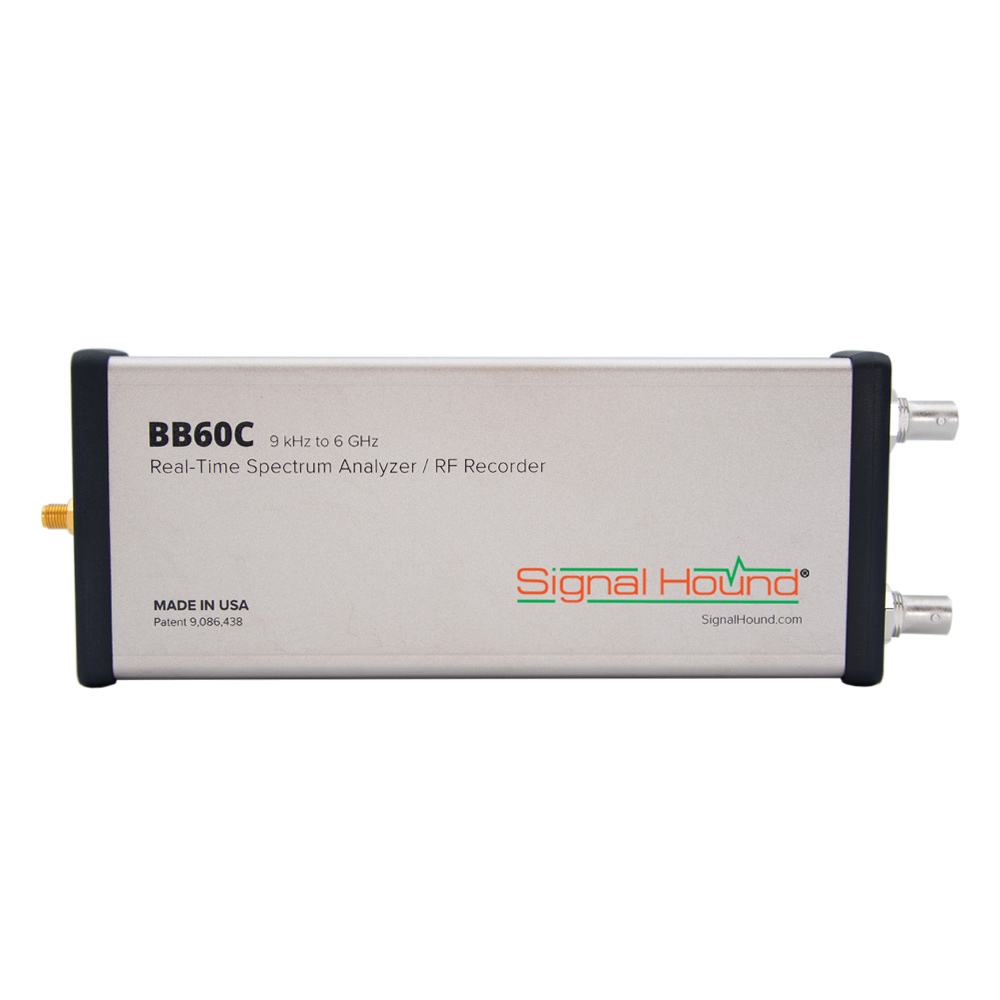

Signal Hound BB60C
с диапазоном от 9 кГц до 6 ГГц
Анализатор спектра реального времени Signal Hound BB60C, также являющийся регистратором высокочастотных сигналов, представляет собой новейшее дополнение к семейству продукции Signal Hound. Благодаря использованию интерфейса USB 3.0 устройство BB60C осуществляет высокоскоростную передачу оцифрованного радиосигнала со скоростью 140 Мб/с. 14-ти битный аналогово-цифровой преобразователь (АЦП) устройства работает со скоростью 80 миллионов выборок в секунду, что обеспечивает мгновенную полосу 27 МГц.
При функционировании устройства в качестве анализатора спектра используется собственный прикладной программный интерфейс (Application Programming Interface – API), выполняющий быстрое преобразование Фурье со скоростью до 1,2 млн. операций в сек. API передает спектральные данные в реальном времени в графический интерфейс пользователя (Graphical User Interface - GUI), выполненный с открытым исходным кодом, или приложению потребителя.
Из-за значительных требований к вычислительной мощности управляющего компьютера рекомендуется использовать систему с процессором Intel Core i7 3го поколения и выше, 8 ГБ оперативной памяти и жёсткий диск SSD, позволяющий поддерживать высокую скорость записи данных, поступающих с интерфейса USB 3.0. Программное обеспечение с открытым исходным кодом “FM Demo” демонстрирует данную возможность посредством записи радиостанций целого FM радиодиапазона в полосе 88 - 108 МГц на диск. Вы можете прослушивать любые две радиостанции одновременно в прямом эфире или в записи. Обратите внимание, что одна минута записи требует 10 Гб дискового пространства.
Программное обеспечение обеспечивает отображение спектра в двухмерном и трехмерном режимах. Предусмотрен режим отображения спектра во времени с помощью уменьшающейся насыщенности. Обычно в данном режиме легче отследить одиночные артефакты в спектре сигнала.
Если необходимо проставить временные метки в оцифрованном ВЧ сигнале, следует использовать имеющийся у BB60C вход сигнала 1-PPS меток системы GPS. BB60C имеет развитую систему запуска развертки, позволяющую устанавливать длительность интервала и временную задержку относительно определенного триггера. Это позволяет зафиксировать спектр сигнала в заданный момент времени – например, при работе с импульсной модуляцией.
| Frequency Range | 9 kHz to 6 GHz | |
|
RF Input Impedance (SMA connector) |
50 Ω Nominal | |
| Streaming Digitized I/Q | 250 kHz to 27 MHz of selectable IF bandwidth that is amplitude corrected | |
|
Resolution Bandwidths (RBW) |
10 Hz to 10 MHz | |
| Internal Timebase Accuracy | ±1 ppm per year | |
|
System Noise Figure (Typical) |
12 dB from 20 MHz to 1.8 GHz | |
|
SSB Phase Noiseat 1 GHz Center Frequency |
Offset Frequency 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz |
dBc/Hz -70 -76 -83 -93 -117 |
| Sweep Speed |
Speed 24 GHz/sec 24 GHz/sec 24 GHz/sec 24 GHz/sec |
RBW 1 MHz 100 kHz 30 kHz 10 kHz |
|
Amplitude Accuracy (+10 dBm to Display Average Noise Level (DANL)) |
9 kHz to 6 GHz ± 2.0 dB +2.0 dB/–2.6 dB |
RBW filter shape Flat-Top windowing Nuttall windowing |
|
Display Average Noise Level (DANL) |
Input Frequency Range 9 kHz to 500 kHz 500 kHz to 10 MHz 10 MHz to 6 GHz |
DANL –140 dBm/Hz –154 dBm/Hz –158 dBm/Hz + 1.1dB/GHz |
|
Residual Responses REF Level ≤ –50 dBm, 0 dB Attenuation |
Input Frequency Range 500 kHz to 6 GHz |
Range Residual Level –103 dBm |
| LO Leakage @ RF Input: | ≤ –80 dBm | |
|
Spurious Mixer Responses (any ref level (RL) from +10 dBm to–50 dBm, in 5 dB increments, input 10 dB less than RL, RBW ≤30 kHz) |
Input Frequency Range 9 kHz to 6 GHz |
Spurious Level ±–50 dBc |
| System Requirements |
Windows® 7, 8, or 10 operating system or Ubuntu Linux 18.04, 8 GB of RAM, Intel i7, 3rd genera- tion (Ivy Bridge) or later with a quad core processor, one USB 3.0 port, and one adjacent USB 2.0 or USB 3.0 port. Note: RF recording using streaming I/Q bandwidths > 8 MHz requires the computer’s mass storage drive to have at least 250MB/sec of sustained write speed such as an SSD, RAID-0, or RAID-5. |
|
| Connectivity |
USB 3.0 serial bus The Cypress FX3 peripheral controller streams the packetized data over a USB 3.0 link to the PC, where 80 million, 14 bit ADC samples per second are processed into a spectrum sweep or I/Q data stream. |
|
| GPIO Port | Used for antenna switching and in/out triggering. | |
| Synchronization | 1 PPS GPS input port enables ± 50ns time-stamping | |
| Operating Temperature (Ambient) |
Standard: 32°F to 149°F (0°C to +65°C) Option-1: –40°F to 149°F (–40°C to +65°C) |
|
| Size and Weight |
Net, 1.10 lbs. (0.50 kg) 8.63" x 3.19" x 1.19" (219mm x 81mm x 30mm) |
|
| Power Consumption | (1) USB 3.0 port and (1) adjacent USB 2.0 or USB 3.0 port | |
