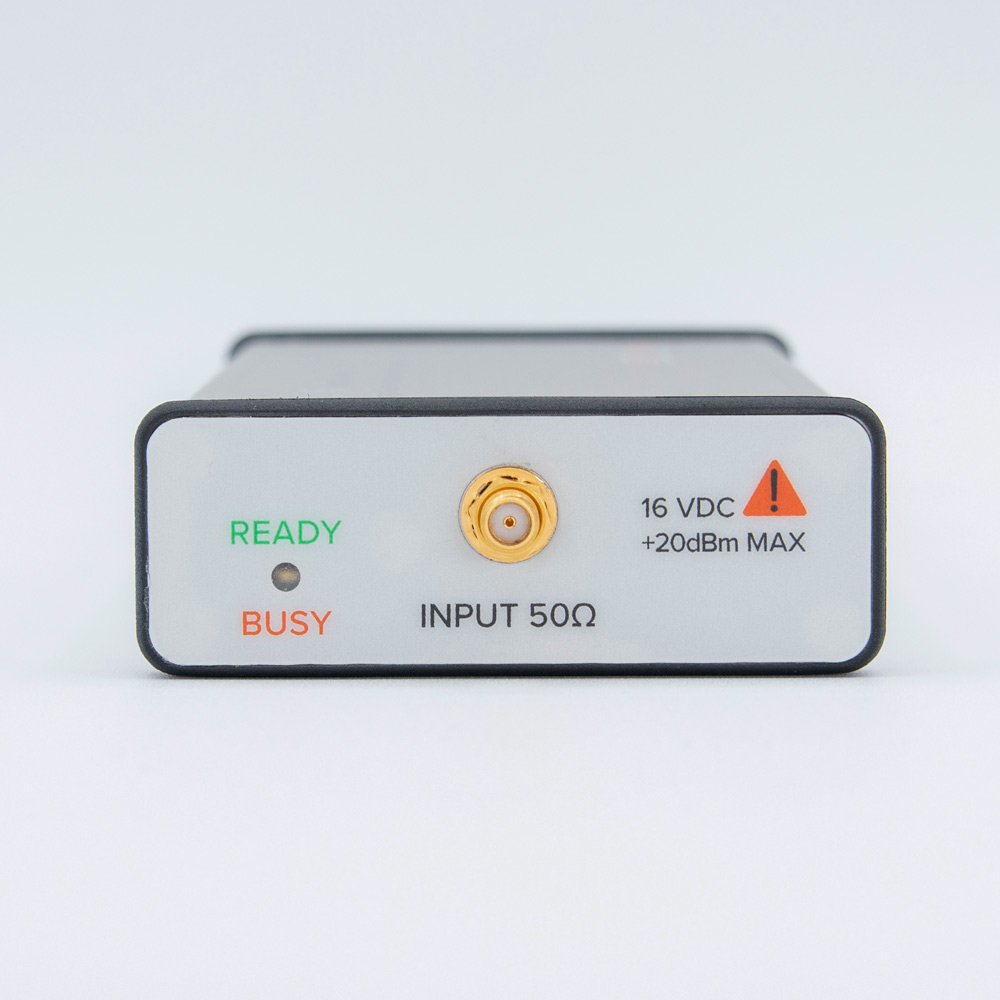

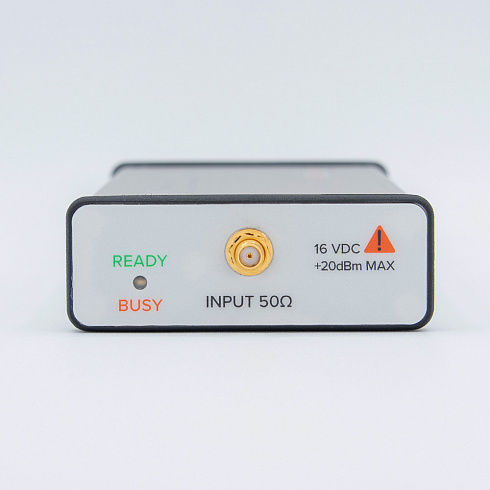

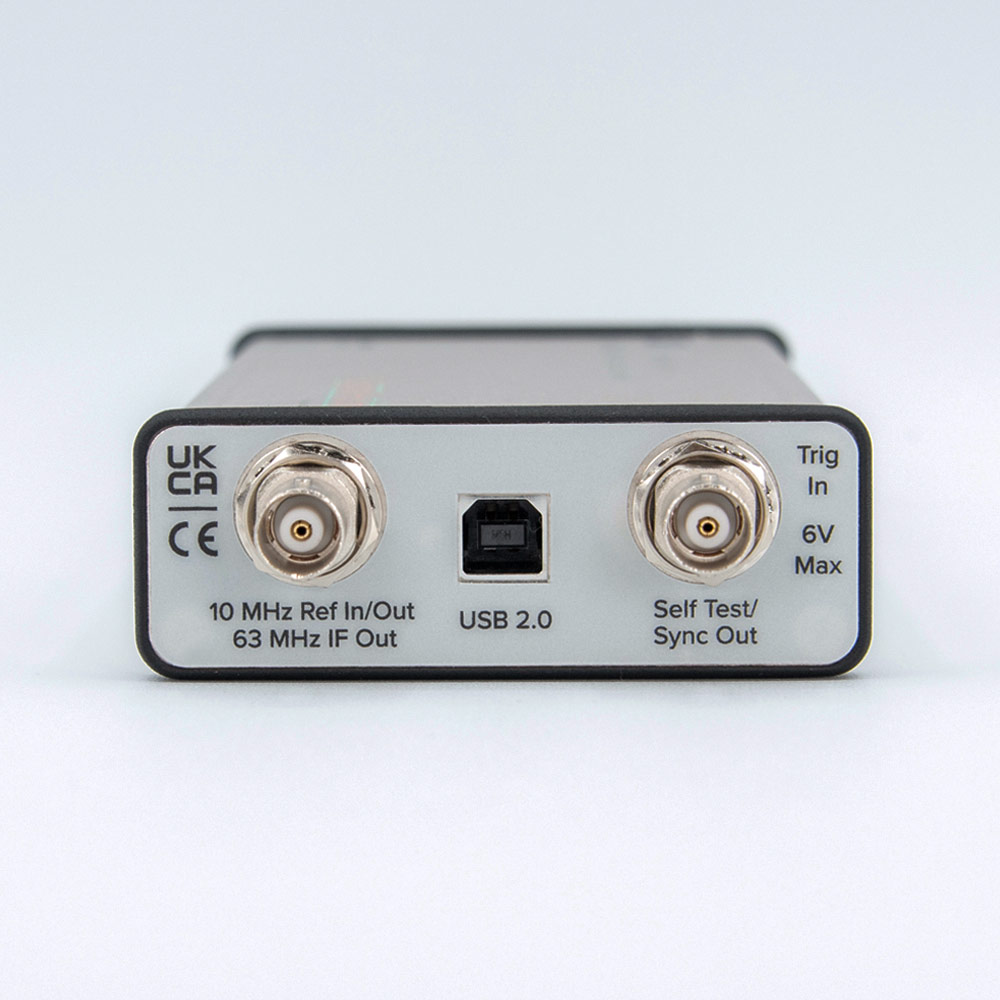

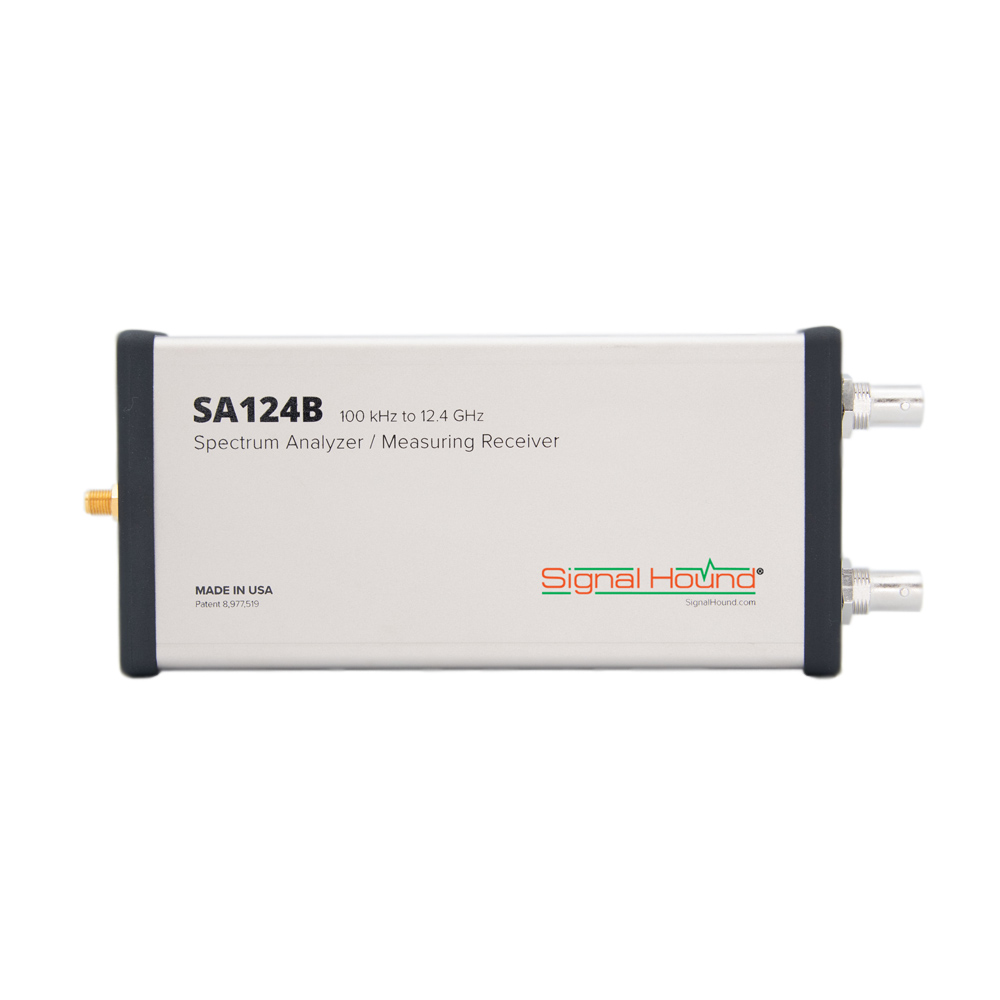

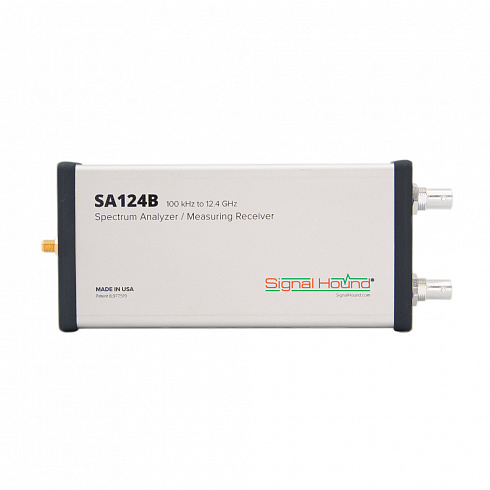

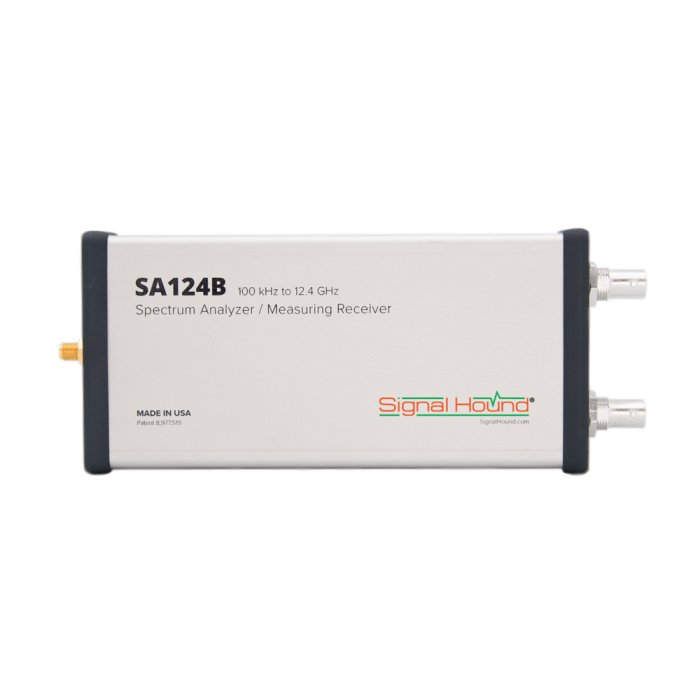

Signal Hound USB-SA124B
диапазона от 100 кГц до 12,4 ГГц
USB-SA124B - бюджетный анализатор спектра до 12,4 ГГц
Диапазон рабочих частот анализатора спектра – 100 кГц…12,4 ГГц. Динамический диапазон от -151 дБм до 10 дБм. Полоса разрешения по частоте от 0,1 Гц до 250 кГц и 6 МГц. Устройство USB-SA124B включает в себя измерительный приемник с большим динамическим диапазоном: 0 дБм… -125 дБм (150 кГц - 1 ГГц), 0 дБм… -115 дБм (1 ГГц – 4,4 ГГц). Относительная точность измерений - 0,25 дБ. Точность при измерении амплитуды сигналов с АМ и ЧМ – 1%.
Анализатор спектра предназначен для измерений параметров относительно узкополосных сигналов – до 20 МГц. Аппаратная и программная части полностью совместимы с компьютерами на базе операционной системы Windows. Анализатор USB-SA124B может быть выполнен со встроенным термостатированным кварцевым генератором (опция 2).
USB-SA124B может работать как измерительный приемник и измеритель фазовых шумов в диапазоне отстроек от несущей 1 Гц...250 кГц. Прибор позволяет прослушивать демодулированные АМ, ЧМ сигналы и сигналы с однополосной амплитудной модуляцией.
В комплекте с трекинг-генератором USB-TG124A анализатор спектра USB-SA124B позволяет выполнять измерения АЧХ различных СВЧ устройств. При использовании программного обеспечения Spike анализатор спектра может работать в реальном времени с полосой 250 кГц.
| Диапазон частот | 100 кГц...12,4 ГГц |
| Стабильность встроенного источника частоты | ±1E-6, опционально 1E-7 |
| Полосы пропускания анализатора спектра (RBW) | 0.1 Гц...250 кГц и 6 МГц |
| Отображаемый средний уровень шумов (DANL), дБм | |
| Диапазон частот | DANL (Аттенюатор на 0 dB, VBW=RBW<100 кГц, опорный уровень -70 дБ, 16 усреднений) |
| 100 кГц - 10 МГц | -147 |
| 10 МГц - 100 МГц | -151 |
| 100 МГц - 3 ГГц | -152 |
| 3 ГГц - 5.5 ГГц | -145 |
| 5.5 ГГц - 7 ГГц | -149 |
| 7 ГГц - 8 ГГц | -147 |
| 8 ГГц - 11 ГГц | -134 |
| 11 ГГц - 12.4 ГГц | -129 |
| Типовой уровень собственных фазовых шумов на частоте 10 ГГц, дБн/Гц | |
| Отстройка от несущей | Уровень фазового шума |
| 100 Гц | -72 |
| 1 кГц | -80 |
| 10 кГц | -87 |
| 100 кГц | -87 |
| 1 МГц | -110 |
| Точность отображения амплитуды сигнала | ± 1,5 дБ (в диапазоне 100 кГц-6 ГГц), ± 2,5 дБ (в диапазоне 6 ГГц-12,4 ГГц) |
| Уровень паразитных составляющих | -103 дБм |
