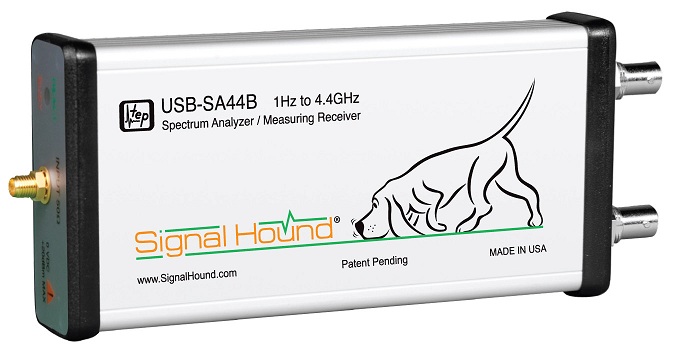

Signal Hound USB-SA44B
диапазона от 1 Гц до 4,4 ГГц
с предварительным ВЧ усилителем
USB-SA44B это виртуальный анализатор спектра и измерительный приемник диапазона от 1 Гц до 4.4 ГГц с предварительным ВЧ усилителем. Прибор Signal Hound имеет чувствительность, точность и динамический диапазон, которые характерны для более дорогостоящих приборов. USB-SA44B питается по шине USB, нет необходимости в отдельном источнике питания. Малые размеры (220 x 80 x 30 мм) и масса (менее 300 грамм) дают возможность использовать прибор Signal Hound везде, где угодно.
Диапазон рабочих частот анализатора спектра – 1 Гц…4,4 ГГц. Динамический диапазон от -151 дБм до 10 дБм. Полоса разрешения по частоте от 0,1 Гц до 250 кГц и 5 МГц. Малошумящий предварительный усилитель функционирует на частотах выше 500 кГц. Устройство USB-SA44B включает в себя измерительный приемник с большим динамическим диапазоном: 0 дБм… -125 дБм (150 кГц - 1 ГГц), 0 дБм… -115 дБм (1 ГГц – 4,4 ГГц). Относительная точность измерений - 0,25 дБ. Точность при измерении амплитуды сигналов с АМ и ЧМ – 1%.
Анализатор спектра предназначен для измерений параметров относительно узкополосных сигналов – до 20 МГц. Аппаратная и программная части полностью совместимы с компьютерами на базе операционной системы Windows. Анализатор USB-SA44B может быть выполнен для температурных диапазонов 0…70 °C и -40…85 °C. Его длина составляет 21 см; вес менее 300 г. Анализатор спектра предназначен для использования при решении широкого перечня измерительных задач. Кроме того USB-SA44B может работать как измерительный приемник и измеритель фазовых шумов в диапазоне отстроек от несущей 1 Гц...250 кГц. Прибор позволяет прослушивать демодулированные АМ, ЧМ сигналы и сигналы с однополосной амплитудной модуляцией.
В комплекте с трекинг-генератором USB-TG44A анализатор спектра USB-SA44B позволяет выполнять измерения АЧХ различных СВЧ устройств. При использовании программного обеспечения Spike анализатор спектра может работать в реальном времени с полосой 250 кГц.
| Частотный диапазон | 1 Гц...4,4 ГГц (без предусилителя) 500 кГц...4,4 ГГц (с предусилителем) |
|
| Стабильность встроенного источника частоты | ±1E-6 | |
| Полосы пропускания анализатора спектра (RBW) | 0.1 Гц...250 кГц и 5 МГц | |
| Отображаемый средний уровень шумов (DANL), дБм | ||
| Диапазон частот | Без предусилителя | С предусилителем |
| 10 Гц | -124 | невозможно |
| 100 Гц - 10 кГц | -135 | невозможно |
| 10 кГц - 500 кГц | -142 | невозможно |
| 500 кГц - 10 МГц | -142 | -153 |
| 10 МГц - 100 МГц | -148 | -161 |
| 100 МГц - 1 ГГц | -144 | -158 |
| 1 ГГц - 2.6 ГГц | -139 | -151 |
| 2.6 ГГц - 3.3 ГГц | -135 | -151 |
| 3.3 ГГц - 4.4 ГГц | -128 | -134 |
| Точность отображения амплитуды сигнала | > ± 1,5 дБ (в диапазоне DANL-0 дБм) ± 2 дБ (в диапазоне 0-10 дБм) |
|
| Диапазон рабочих температур | 0...70 С, опционально -40...+85 С |
|
