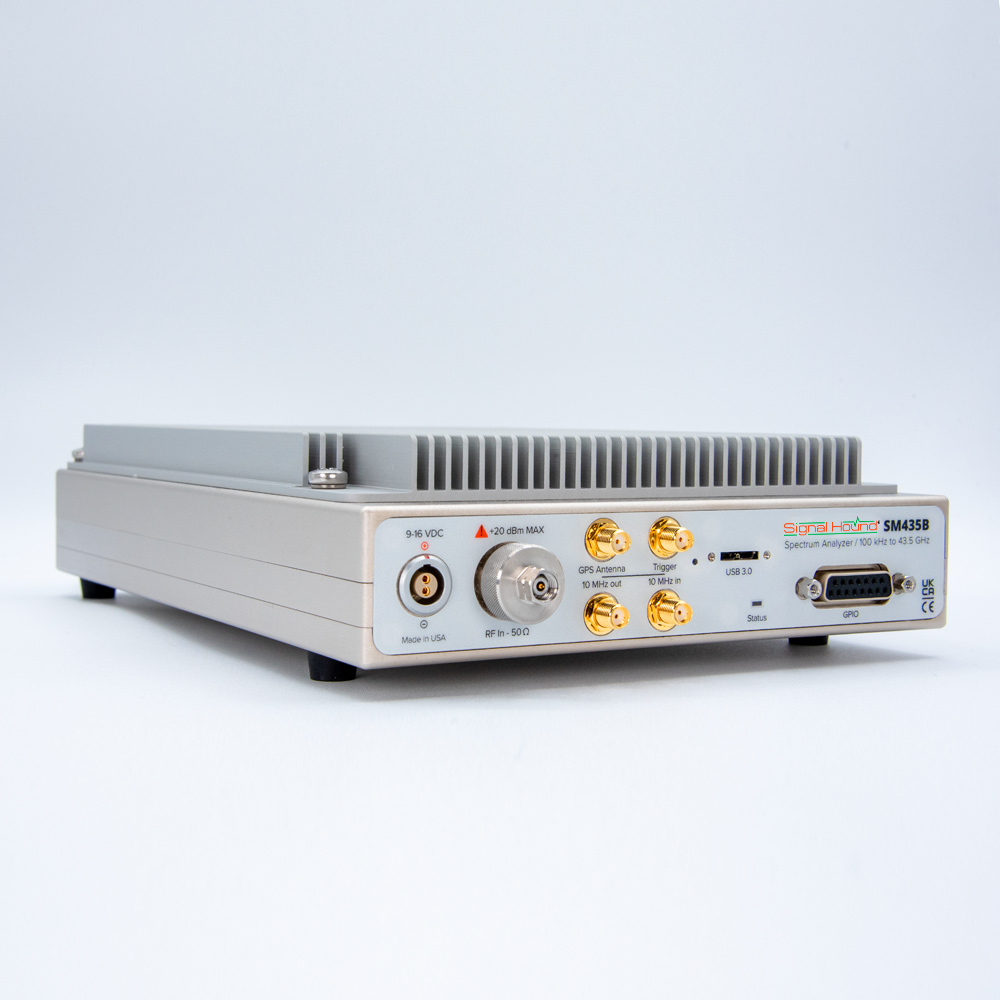

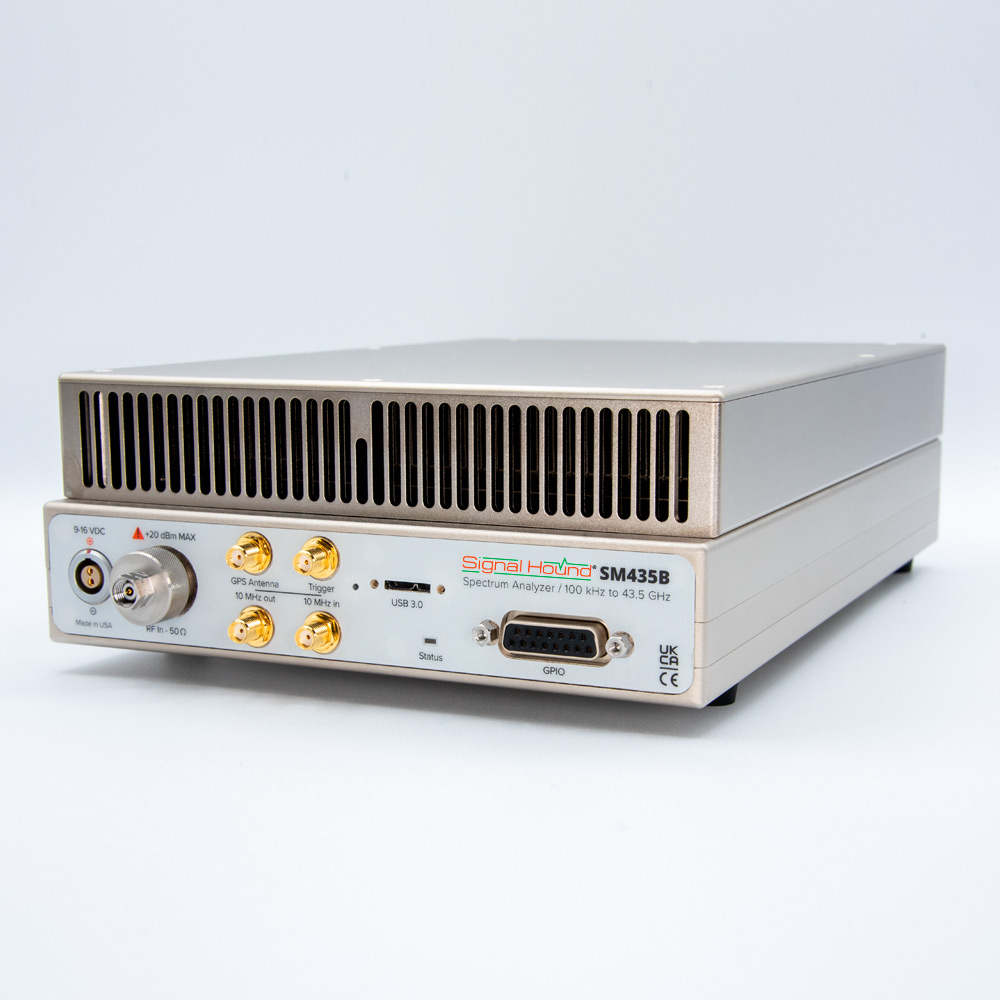

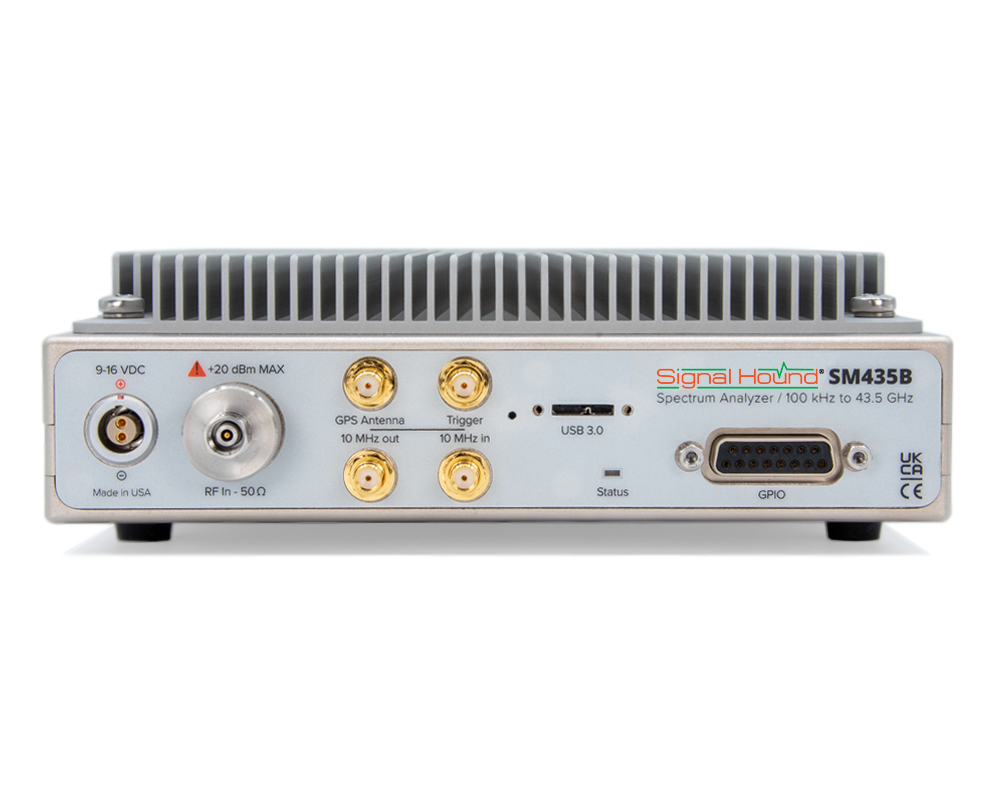

Signal Hound SM435B
с диапазоном от 100 кГц до 43,5 ГГц
SM435B — это высокопроизводительный анализатор спектра и контрольный приемник. При диапазоне от 100 кГц до 43,5 ГГц анализатор имеет мгновенную полосу пропускания (IBW) 160 МГц, динамический диапазон 110 дБ, скорость развертки 1 ТГц/с при RBW 30 кГц (с использованием окна Наттолла) и характеристики фазового шума, которые достаточно низки, чтобы внести свой вклад, менее 0,1% погрешности измерения EVM и могут конкурировать даже с самыми дорогими анализаторами спектра на рынке.
SM435B предлагает откалиброванный захват I/Q с мгновенной полосой пропускания 160 МГц, доступный посредством блочной передачи 2-секундного буфера I/Q через USB 3.0 на ПК.
Обработка сигналов распределяется между очень мощным Intel FPGA и внешним ПК с процессором Intel Core i7. Signal Hound SM435B можно легко подключить, используя локальный API, к автоматизированной системе мониторинга или автоматизированному испытательному оборудованию. API SM435B предоставляет клиентам доступ, необходимый для вставки их собственных алгоритмов DSP в откалиброванный поток данных I/Q.
| FREQUENCY | |
| Range | 100 kHz to 43.5 GHz |
| RF Input Impedance (2.4mm connector) | 50Ω |
| Calibrated Streaming I/Q | 5 kHz to 40 MHz of selectable I/Q bandwidth |
| Includes an internal GPS, used for timebase synchronization, I/Q timestamping, and GPS positioning | |
| Resolution Bandwidths (RBW) | 0.1 Hz (≤200kHz span) to 3 MHz (any span) using 40 MHz IBW; 30 kHz to 10 MHz using 160 MHz IBW |
| Timebase Accuracy | GPS disciplined OCXO remains within ±5 x 10-10 when locked to GPS |
| holdover of ±5 x 10-9 /day for aging (±2 x 10-8 first day typ) | |
| holdover of ±1 x 10-8 for temperature over -40°C to 65°C | |
| SYSTEM NOISE FIGURE (typical) | 12dB from 700 MHz to 2.5 GHz |
| 15dB from 2.5 GHz to 24 GHz | |
| 18dB + 0.5dB/GHz from 24 GHz to 40 GHz | |
| 26dB + 2.0dB/GHz from 40 GHz to 43.5 GHz | |
| IP2 | +75dBm from 100 kHz to 20 GHz |
| +50dBm from 20 GHz to 24 GHz | |
| +70dBm from 24 GHz to 43.5 GHz | |
| IP3 | +28dBm from 100 kHz to 4 GHz |
| +23dBm from 4 GHz to 6 GHz | |
| +20dBm from 6 GHz to 43.5 GHz | |
