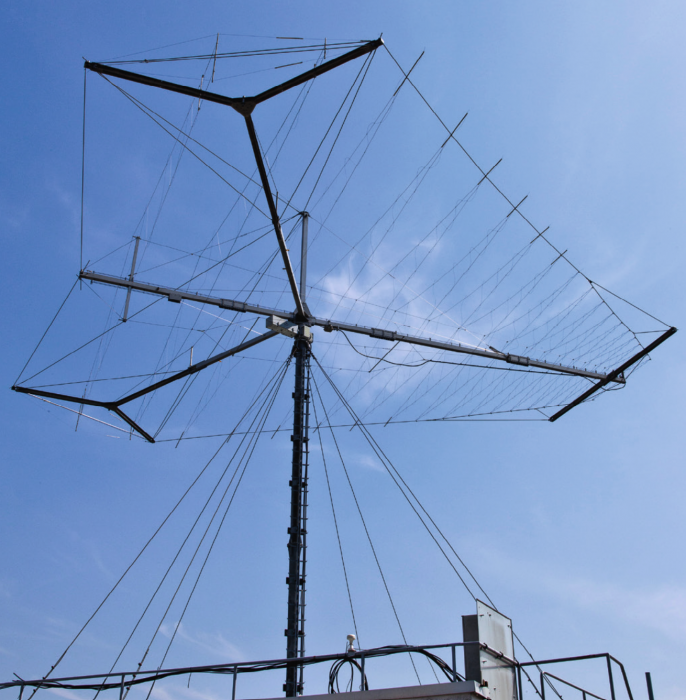

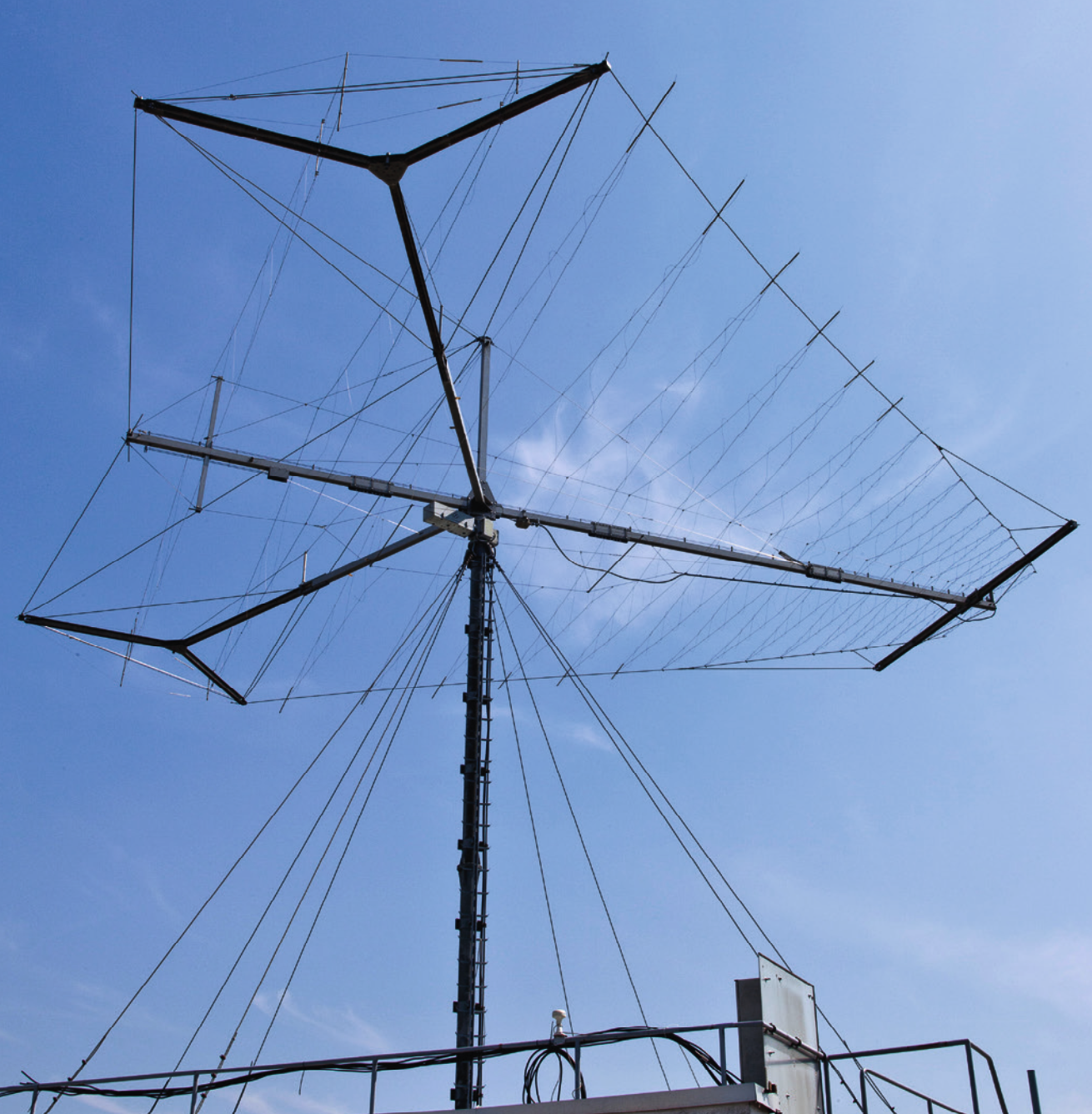

Логопериодическая ВЧ-антенна Rohde&Schwarz HL451
Подробнее
Описание
Компактная вращающаяся ВЧ антенна R&S®HL451 может использоваться для приема и передачи горизонтально поляризованных радиоволн. Благодаря тому, что антенна охватывает диапазон от 5 МГц до 30 МГц, она в особенности подходит для радиосвязи на средних и дальних расстояниях. Прием возможен на любых расстояниях в диапазоне начиная с 2 МГц. Результатом оптимизации является небольшой размер антенны. Несмотря на небольшой диапазон частот, модель R&S®HL451 размерами не больше любой аналогичной антенны, работающей в диапазоне только от 6,2 МГц до 30 МГц.
Свойства:
- Прием в диапазоне от 2 МГц
- Передача в диапазоне от 5 МГц
- Полуволновые вибраторы обеспечивают высокое усиление при небольших размерах
- Простая и быстрая сборка
- Требуется минимум обслуживания
- Пригодна для установки на крышу
Характеристики
| Диапазон частот: Прием | 2 МГц - 30 МГц |
| Диапазон частот: Передача | 5 МГц - 30 МГц |
| Поляризация | Линейная/горизонтальная |
| Входной импеданс | 50 Ом |
| VSWR | ≤2 |
| Макс. входная мощность | 1 кВт CW/2 кВт PEP |
| Коэффициент усиления (на мачте 15 м) | 6 дБ - 12,5 дБ |
| Макс. скорость ветра | 180 км/ч (без обледенения) |
| Разъем | N-вилка |
| СВБР | > 100 000 часов |
| Рабочий температурный диапазон | от –30 °C до +50 °C |
| Габариты антенной решетки | |
| Длина | примерно 15 м |
| Ширина | примерно 16 м |
| Масса антенной решетки | примерно 260 кг |
Документы
Описание
| Аксессуары | Описание |
| KM451B2 | Lattice mast, length: 15 m (standard) |
| KM451B1 | Lattice mast, length: 10 m (for roof mounting) |
| KM451F1 | Hazard light |
| RD130 | Antenna rotator |
| RD008Z1 | Rotary joint/adaption set |
| GB130 | Control unit |
| GK130 | Set of cables (connecting R&S®GB130 to R&S®RD130, lengths: 50/80/120/200 m) |
