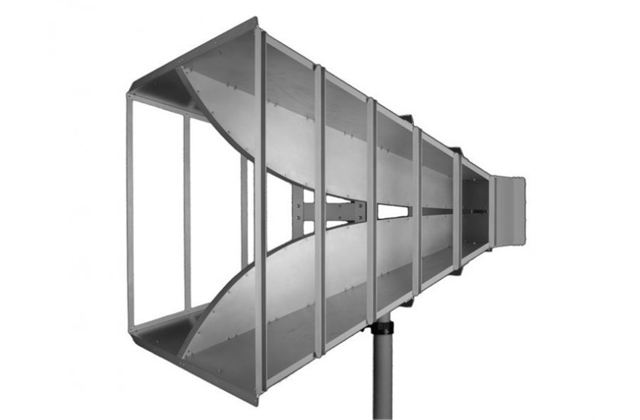

Двухгребневая широкополосная рупорная антенна Schwarzbeck BBHA 9120F с диапазоном частот от 500 МГц до 8 ГГц.
Подробнее
Описание
BBHA 9120F представляет собой двухгребневую рупорную широкополосную антенну. Антенна имеет линейную поляризацию, функционирует в радиусе 200 МГц – 2 ГГц. Антенна выполнена из алюминия.
Характеристики
| Диапазон | 0,2 ГГц - 2 ГГц |
| Тип | Рупорная (двухгребневая) |
| Антенный фактор | 10...27 дБ/м |
| Усиление отн. изотроп. излучат. | 11,5 дБи +/-2,5 дБ |
| КСВ (приблизительное значение) | менее 2 |
| Импеданс (номинал.) | 50 Ом |
| Ширина ДНА (Е плоскость, -3 дБ) | 45 град |
| Ширина ДНА (Н плоскость, -3 дБ) | 45 град |
| Развязка по поляризации | более 25 дБ |
| Коэффициент обр. излучения | 25 дБ |
| Разъём | N- типа (стандартный) |
| Вх. макс. мощность (N) | 1,5 кВт и 3,5 кВт (опц. 7/16) |
| Диаметр крепежной трубки | 22 мм |
| Вес | 16 кг |
| Размер | 960 мм х 680 мм х 950 мм |
Описание
Модели
| Модели | Описание |
| BBHA 9120F | Двухгребневая широкополосная рупорная антенна 200 МГц - 2 ГГц |
