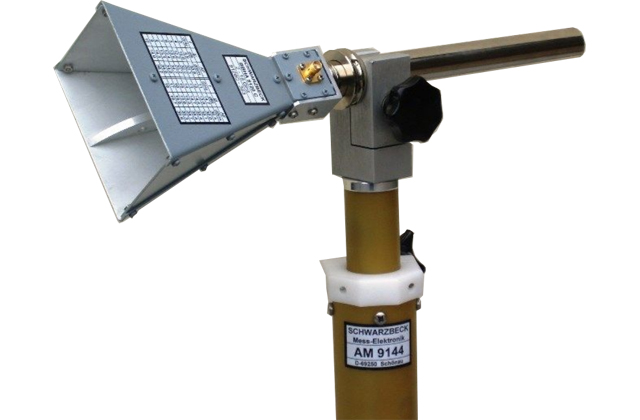

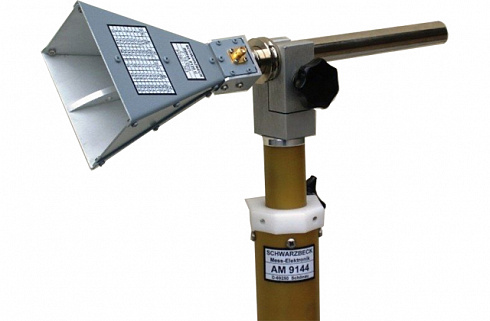

Двухгребневая широкополосная рупорная антенна Schwarzbeck BBHA 9120С с диапазоном частот от 2 ГГц до 20 ГГц.
Подробнее
Описание
BBHA 9120C представляет собой двухгребневую рупорную широкополосную антенну. Антенна имеет линейную поляризацию, охватывает частоты в диапазоне 2 ГГц – 18 ГГ (можно до 20 ГГц).
Характеристики
| Диапазон | 2 ГГц - 18 ГГц (20 ГГц) |
| Тип | Рупорная (двухгребневая) |
| Антенный фактор | 32...39 дБ/м (более 4 ГГц) |
| Усиление отн. изотроп. излучат. | 10...16 дБи |
| КСВ (приблизительное значение) | 1,8 |
| Импеданс (номинал.) | 50 Ом |
| Ширина ДНА (Е плоскость, -6 дБ) | 40 град |
| Ширина ДНА (Н плоскость, -6 дБ) | 40 град |
| Ширина ДНА (Е плоскость, -3 дБ) | 29 град |
| Ширина ДНА (Н плоскость, -3 дБ) | 26 град |
| Развязка по поляризации | более 25 дБ |
| Коэффициент обр. излучения | 25 дБ |
| Разъём | N- типа (стандартный) |
| Непрерывная мощность | 300 Вт |
| Диаметр крепежной трубки | 22 мм |
| Вес | 0,5 кг |
| Размер | 98 мм х 140 (345) мм х 69 мм |
Описание
Модели
| Модели | Описание |
| BBHA 9120C | Двухгребневая широкополосная рупорная антенна 2 ГГц - 20 ГГц |
