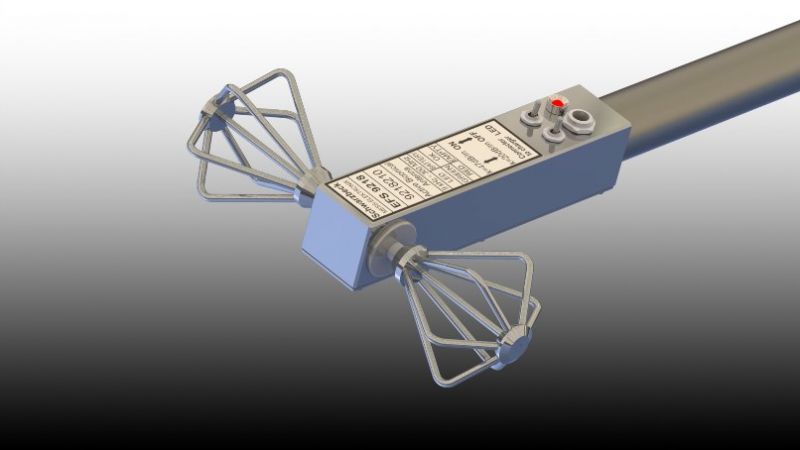

Измерительная биконическая антенна EFS 9218 отличается небольшими габаритами при рабочем диапазоне частот от 9 кГц до 300 МГц. Встроенный предусилитель обеспечивает фиксированный антенный фактор 20 дБ/м (тип.) (при отключенном предусилителе – 47 дБ/м). Аккумуляторное питание позволяет работать более 5 часов без подзарядки. Импеданс: 50 Ом. ВЧ разъем: N(f). Возможность монтажа на мачту-треногу АМ 9144 через адаптер.
Все антенны поставляются с индивидуальными калибровочными данными.
Основная область применения:
Измерение напряженности электрической составляющей электромагнитного поля с частотной селекцией в широком диапазоне частот для проверки на допуск по стандартам безопасности жизнедеятельности и по стандартам ЭМС.
| Диапазон рабочих частот | 9 кГц – 300 МГц |
| Импеданс | 50 Ом |
| ВЧ разъем | N(f) |
| Суммарная длина биконических элементов | 140 мм |
| Диаметр элемента | 49 мм |
|
Антенный фактор (40 кГц – 250 МГц):
– предусилитель включен – предусилитель выключен |
20 дБ/м (тип.) 47 дБ/м (тип.) |
|
Максимальная напряженность поля:
– предусилитель включен – предусилитель выключен |
3 В/м 65 В/м |
| Минимальная напряженность поля (частота 30 МГц, полоса 9 кГц, СКЗ) | 12 мкВ/м |
| Несимметричность (100 кГц – 250 МГц) | менее 1 дБ (тип.) |
| Время автономной работы | более 5 часов |
| Масса с аккумулятором | 1 кг |
| Аксессуары | Описание |
| AA 9202 | Адаптер для монтажа антенны на мачту АМ9144 |
| АМ 9144 | Лабораторная антенная мачта 0,53 – 3 метра (диапазон высот зависит от комплектации) |
| ACS 410 | Зарядное устройство (не входит в базовый комплект поставки!) |
| Модели | Описание |
| EFS9218 | Активный биконический пробник электрического поля 9 кГц – 300 МГц |
