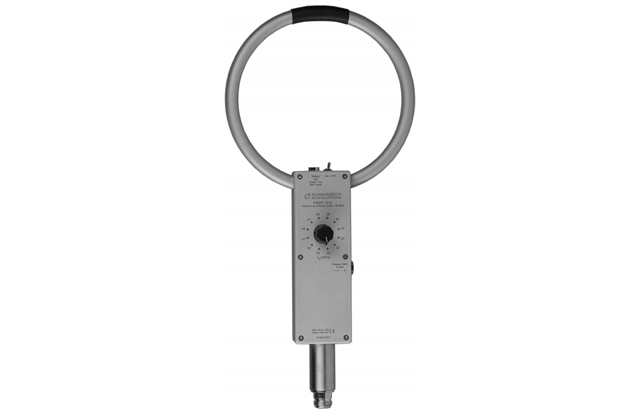

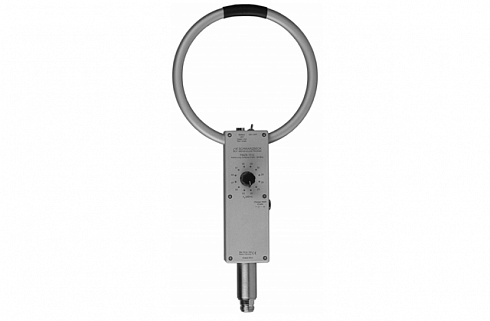

Активная приемная рамочная антенна Schwarzbeck FMZB 1512 с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Антенна FMZB 1512 – рамочная приемная активная антенна. Модель применяется для измерений в области ЭМС в частотном радиусе 9 кГц – 30 МГц, может работать от аккумуляторной батареи. С помощью антенны FMZB 1512 возможно проведение избирательных по частоте измерений магнитных полей. Антенну можно применять с портативным анализатором спектра. Вместе с приемником (CISPR 16) создается эффективная система для измерений импульсов и напряженности поля. FMZB 1512 является сверхчувствительной и легковесной антенной, что удобно для пеленгации источников шума, сигналов. Данное оборудование поддерживает MIL, CISPR, FCC, ISO, EN, ANSI, ETSI и другие стандарты.
Характеристики
| Частотный диапазон | 9 кГц – 30 МГц |
| Тип антенны | Рамочная активная приемная |
| Размер рамки (диаметр) | 15 см |
| Материал изделия | алюминий |
| Антенный фактор | 20 дБ/м (напряжен. E-поля) |
| -31,5 дБ/м (напряжен. H-поля) | |
| РЧ разъемы | N-female (в 50 Ом) |
| Аттенюатор | 0 – 33 дБ, шаг 3 дБ |
| Частотный отклик составляет | менее ± 3 дБ |
| Напряженность поля макс | 110,5 дБпА/м (0,33 А/м) |
| 162 дБпВ/м (126 В/м) | |
| Батарея | NiMH 9,6 В/800 мАч |
| Время раб. батареи | более 12 часов |
| Крепление для антенны | 22 х 40 мм |
| Вес | 0,5 кг |
| Макс. габаритные размеры | 35 х 16,5 х 4,5 см |
Описание
Модели
| Модели | Описание |
| FMZB 1512 | Активная приемная рамочная антенна 9 кГц - 30 МГц |
