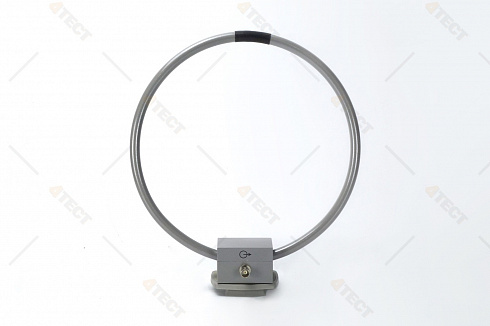

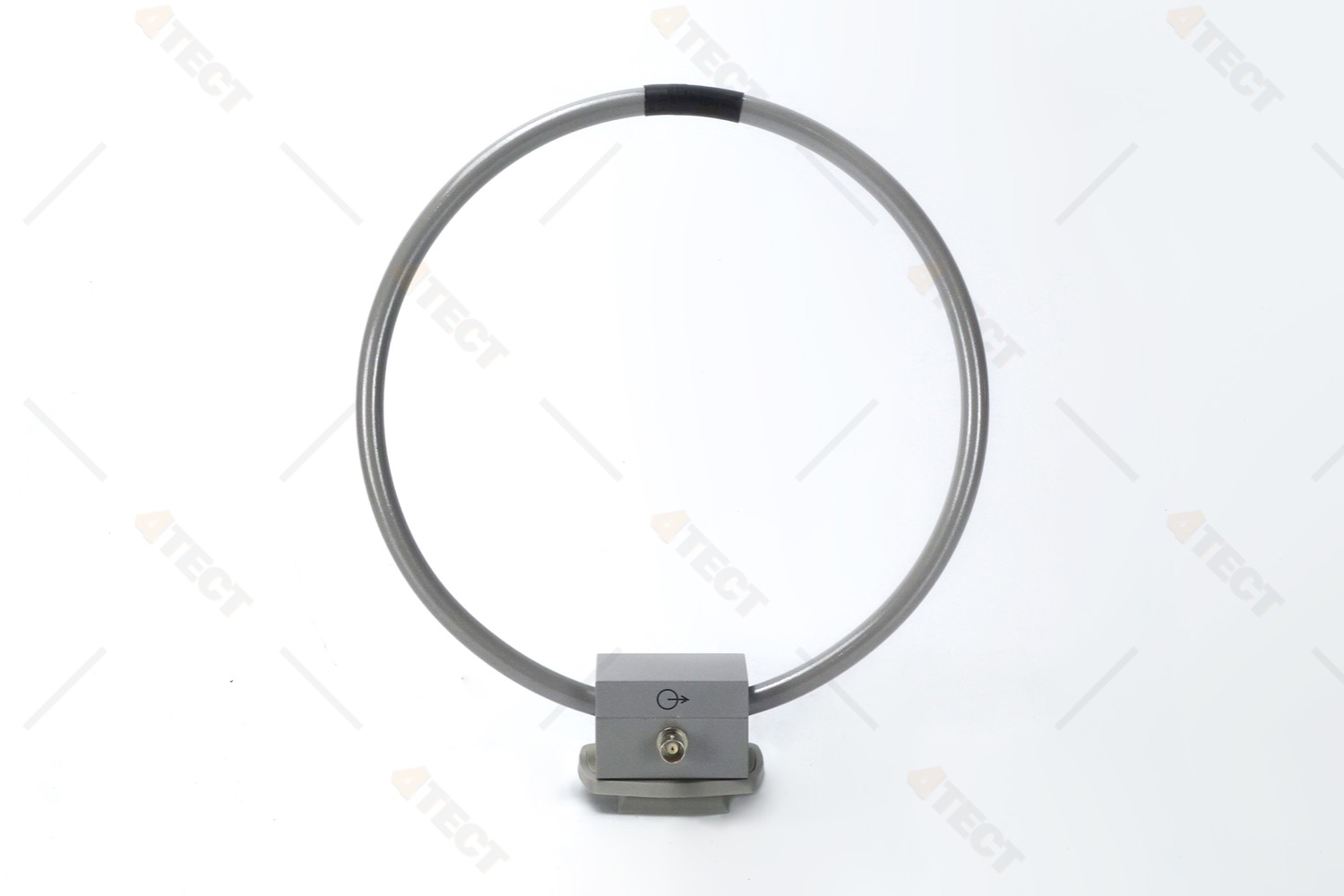

Передающая рамочная антенна HFRA 5152 — компактное оборудование, фиксирующее широкий перечень параметров. Модель работает в широком диапазоне частот, имеет продуманную надежную конструкцию, пригодна для проведения исследований в сложных полевых условиях.
Пассивная рамочная антенна разработана для генерации четко определенных магнитных полей в частотном диапазоне до 3 МГц. Генератор сигналов подключается к рамочной антенне через BNC вход, второй BNC разъем используется для мониторинга уровня РЧ сигнала с помощью высокоомного вольтметра либо осциллографа. Ток в антенне измеряется как падение напряжения на встроенном резисторе сопротивлением 20 Ом. Значение напряжения равное 50 мВ, измеренное на разъеме для мониторинга, соответствует току в антенне равному 2.5 мА. Ток, протекающий в антенне прямо пропорционален генерируемой напряженности магнитного поля. Фиктивная напряженность электрического поля составляет 0.01 В/м на расстоянии 1.3 м при напряжении на разъеме для мониторинга равном 50 мВ.
| Величина | Значение |
| Диапазон частот | DC – 3 МГц |
| Диаметр рамки | 250 мм |
| Количество витков | 3 |
| Входной разъем | BNC |
| РЧ выход для мониторинга | BNC |
| Максимальное напряжение на выходе для мониторинга | 630 мВ |
| Крепление (внутренняя резьба) | 3/8" |
| Материал | Никелированная латунь |
| Вес | 0.4 кг |
