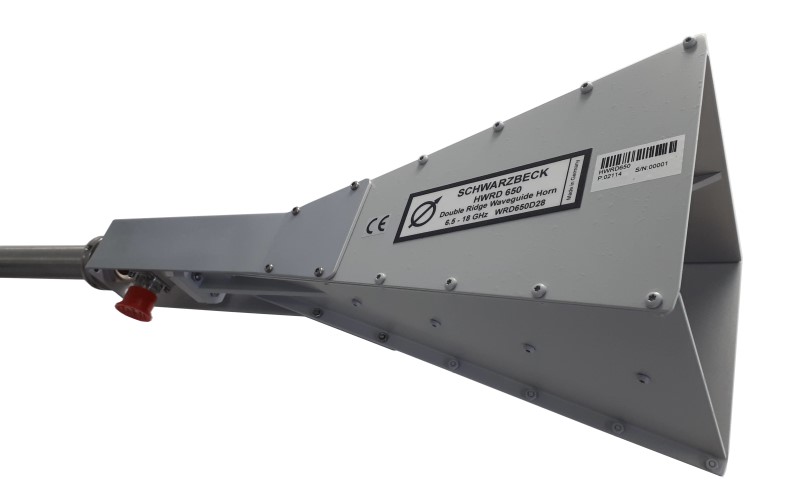

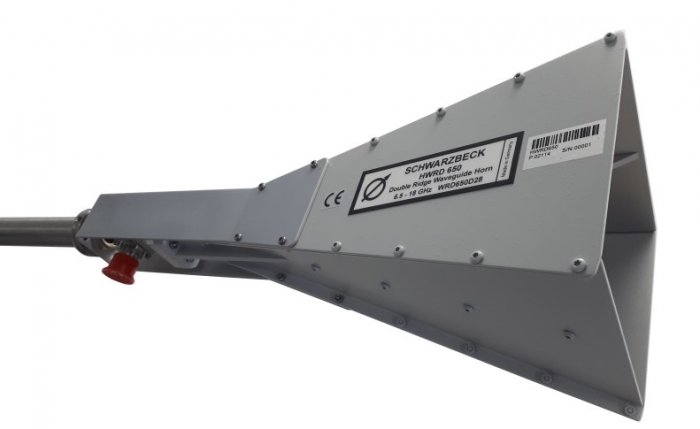

Широкополосная рупорная антенна Schwarzbeck HWRD 650 с диапазоном частот
от 6,5 ГГц - 18 ГГц.
Подробнее
Описание
Широкополосная рупорная антенна HWRD 650 с H-образным волноводным фланцем имеет линейную поляризацию. Изготавливается из алюминия. Может использоваться для приема и передачи радиочастотных излучений в диапазоне частот от 6,5 ГГц до 18 ГГц. Коэффициент усиления от 14 до 20 дБ. Максимальная входная мощность 1 кВт. Антенна может монтироваться на мачту-треногу АМ 9144 через адаптер при использовании коаксиально-волнового перехода на разъем типа N(f). Антенна поставляется с индивидуальными калибровочными данными.
Область применения:
Генерация электромагнитного поля с высоким уровнем напряженности для испытаний ЭМС на помехоустойчивость.
Характеристики
| Диапазон рабочих частот | 6,5 ГГц – 18 ГГц |
| Антенный фактор | 30 – 37 дБ/м |
| Коэффициент усиления | 14 – 20 дБи |
| КСВН | менее 2 |
| Импеданс | 50 Ом |
| Максимальный уровень входного сигнала | 1000 Вт |
| ВЧ разъем | фланец WRD650D28 или опционально переходник на N(f) |
| Крепление для штатива | труба d22 мм (опция) |
| Материал | алюминий |
| Масса | 410 грамм |
| Габаритные размеры | 282х145х117 мм |
Описание
Модели
| Модели | Описание |
| HWRD 650 | Широкополосная рупорная антенна 6,5 ГГц - 18 ГГц |
