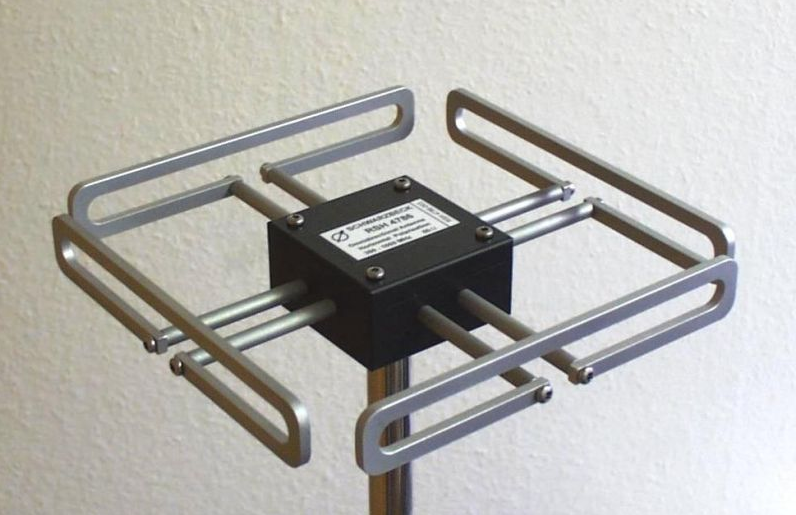

Антенна круговой диаграммы направленности с горизонтальной поляризацией Schwarzbeck RSH 4786 с диапазоном частот от 470 МГц до 860 МГц.
Подробнее
Описание
Измерительная антенна с круговой диаграммой направленности и горизонтальной поляризацией RSH 4786 разработана для мобильного и стационарного приёма и передачи в диапазоне 470 - 860 МГц. Неравномерность диаграммы направленности не более ±2 дБ. Масса 1 кг. Может монтироваться на мачту-треногу АМ 9144 или устанавливаться на крышу автомобиля через адаптер RRAH 9286.
Антенна поставляется с индивидуальными калибровочными данными.
Область применения:
Измерение зон уверенного приема телевизионных станций стандарта DVB-T2 c горизонтально поляризованным сигналом; мобильные драйвтестыв для определения проблемных точек приема телевизионного сигнала.
Характеристики
| Диапазон рабочих частот | 470 МГц – 860 МГц |
| Антенный фактор | 23 – 32 дБ/м |
| Ку | -2±3 дБ (тип.) |
| Отклонение ДН от идеальной круговой | ±2 дБ |
| Импеданс | 50 Ом |
| Максимальный уровень входного сигнала | 100 Вт |
| ВЧ разъем | N(f) |
| Габаритные размеры | 240х240х260 мм |
| Масса | 1 кг |
| Крепление для штатива | труба d22 мм |
Описание
Модели
| Модели | Описание |
| RSH 4786 | Антенна круговой диаграммы направленности с горизонтальной поляризацией 470 МГц - 860 МГц |
