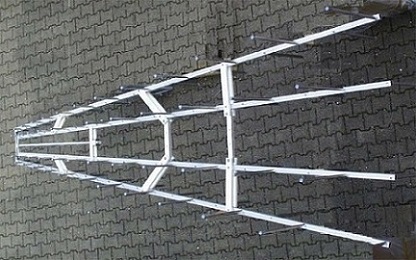

Двухуровневая логопериодическая антенна Schwarzbeck STLP 100-500 с диапазоном частот от 75 МГц до 550 МГц.
Подробнее
Описание
Антенна STLP 100-500 представляет собой логопериодическую широкополосную 2-х уровневую антенну LDPA. Schwarzbeck STLP 100-500 имеет линейную поляризацию, рассчитана на функционирование в радиусе 100 – 500 МГц (фактически 75 – 550 МГц). Антенна выделяется высоким коэффициентом усиления, большим частотным диапазоном, достаточно низким значением КСВН, имеет прочную и надежную разборную конструкцию. Высокотехнологичная антенна STLP 100-500 широко используется в ЭМС испытаниях.
Характеристики
| Диапазон ном. | 100 – 500 МГц |
| Диапазон рабоч. | 75 – 550 МГц |
| Поляризация антенны | линейная |
| Материал изделия | алюминий |
| Антенна (тип) | логопериодическая, сложенная |
| Антенный фактор | -1… 14 дБ/м |
| Коэфф. усиления | 11,5 +/- 1,1 дБи |
| Вх. макс. мощность | 5 кВт (непр.) |
| Значение КСВ (приблизит.) | менее 1,5 |
| Импеданс (номинал. значение) | 50 Ом |
| Разъём | 13/30 (f) |
| Вес антенны | 52 кг |
| Макс. габаритные размеры | 402 х 178 х 166 см |
Описание
Модели
| Модели | Описание |
| STLP 100-500 | Двухуровневая логопериодическая антенна 75 МГц - 550 МГц |
