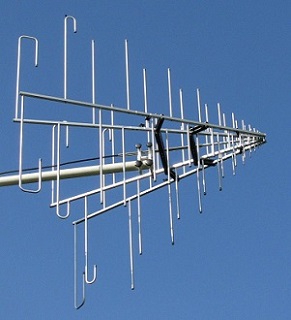

Двухуровневая широкополосная логопериодическая антенна Schwarzbeck STLP 9128D special с диапазоном частот от 70 МГц до 4 ГГц.
Подробнее
Описание
Антенна STLP 9128D special представляет собой двухуровневую логопериодическую широкополосную сложенную антенну. STLP 9128D special имеет линейную поляризацию, проводит работу в радиусе 0,08 – 3 ГГц (рабочий режим составляет 0,07 – 4 ГГц). Антенна характеризуется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию. Антенна STLP 9128D special применяется для ЭМС испытаний. Модель при необходимости разбирается на 5 частей, что является удобным при ее транспортировке.
Характеристики
| Диапазон ном. | 0,08 – 3 ГГц |
| Диапазон рабоч. | 0,07 – 4 ГГц |
| Антенна (тип) | логопериодическая, многоярусная, сложенная |
| Материал изделия | алюминий |
| Поляризация антенны | линейная |
| Антенный фактор | 2…32 дБ/м |
| Значение КСВ (приблизит.) | 1,6 (при менее 3 ГГц) |
| Импеданс (номинал. значение) | 50 Ом |
| Коэфф. усиления | 9 +/-3 дБи |
| Вх. макс. мощность (N) | 1 кВт (непрерыв.), 1,5 кВт (имп.) |
| Вх. макс. мощность (опция 7/16) | 2 кВт (непрерыв.), 3 кВт (импульсн.) |
| Разъём | N (f), 7/16 (f) типа |
| Монтажная трубка антенны (Диам.) | 22 мм |
| Вес антенны | 8,1 кг |
| Макс. габаритные размеры | 148 х 148 х 134 см |
Описание
Модели
| Модели | Описание |
| STLP 9128D special | Двухуровневая широкополосная логопериодическая антенна 70 МГц - 4 ГГц |
