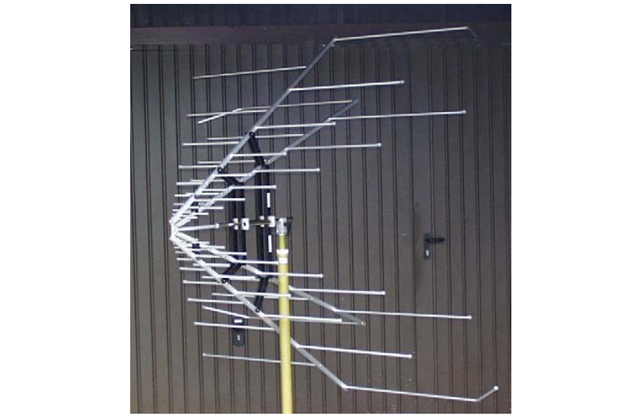

Двухуровневая широкополосная логопериодическая антенна Schwarzbeck STLP 9128D с диапазоном частот от 65 МГц до 4 ГГц.
Подробнее
Описание
Антенна STLP 9128D представляет собой двухуровневую логопериодическую широкополосную сложенную антенну. Современная модель STLP 9128D имеет линейную поляризацию и функционирует в радиусе 0,08 – 3 ГГц (рабочий режим составляет 0,065 – 4 ГГц).
Характеристики
| Диапазон ном. | 0,08 – 3 ГГц |
| Диапазон рабоч. | 0,065 – 4 ГГц |
| Антенна (тип) | логопериодическая, многоярусная, сложенная |
| Материал изделия | алюминий |
| Поляризация антенны | линейная |
| Антенный фактор | 2…30 дБ/м |
| Значение КСВ (типичн.) | меньше 1,5 (при менее 3 ГГц) |
| Импеданс (номинал. значение) | 50 Ом |
| Коэфф. усиления (изотроп.) | 9 +/-2 дБи |
| Вх. макс. мощность (N) | 1 кВт (непрерыв.), 1,5 кВт (имп.) |
| Вх. макс. мощность (опция 7/16) | 2 кВт (непрерыв.), 3 кВт (импульсн.) |
| Разъём | N (f), 7/16 (f) типа |
| Монтажная трубка антенны (Диам.) | 22 мм |
| Вес антенны | 8,1 кг |
| Макс. габаритные размеры | 200 х 185 х 146 см |
Описание
Модели
| Модели | Описание |
| STLP 9128D | Двухуровневая широкополосная логопериодическая антенна 65 МГц - 4 ГГц |
