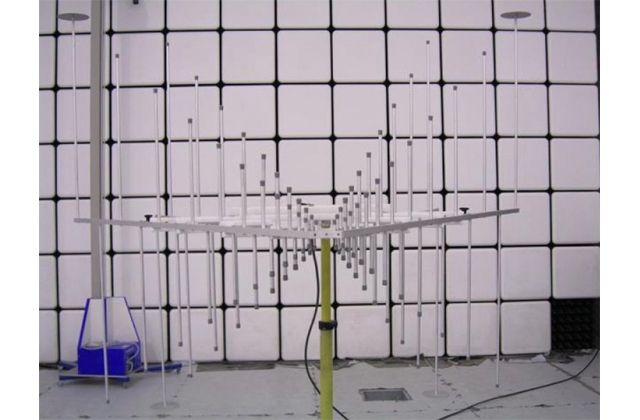

Двухуровневая широкополосная логопериодическая антенна Schwarzbeck STLP 9128E с диапазоном частот от 65 МГц до 3 ГГц.
Подробнее
Описание
Антенна STLP 9128E представляет собой двухуровневую логопериодическую широкополосную сложенную антенну. STLP 9128E имеет линейную поляризацию, проводит работу в частотном радиусе 0,08 – 1,5 ГГц (рабочий режим составляет 0,065 – 3 ГГц). Антенна характеризуется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию.
Характеристики
| Диапазон ном. | 0,08 – 1,5 ГГц |
| Диапазон рабоч. | 0,065 – 3 ГГц |
| Поляризация антенны | линейная |
| Материал изделия | алюминий |
| Антенна (тип) | логопериодическая, многоярусная, сложенная |
| Антенный фактор | 0…22 дБ/м |
| Коэфф. усиления | 9 +0,8/-1,5 дБи |
| Вх. макс. мощность (N) | 1 кВт (непрерыв.), 1,5 кВт (имп.) |
| Вх. макс. мощность (опция 7/16) | 2 кВт (непрерыв.), 3 кВт (импульсн.) |
| Значение КСВ (приблизит.) | менее 1,5 |
| Импеданс (номинал. значение) | 50 Ом |
| Монтажная трубка антенны (Диам.) | 22 мм |
| Разъём | N (f), 7/16 (f) типа |
| Вес антенны | 10 кг |
| Макс. габаритные размеры | 216 х 194 х 166 см |
Описание
Модели
| Модели | Описание |
| STLP 9128E | Двухуровневая широкополосная логопериодическая антенна 65 МГц - 3 ГГц |
