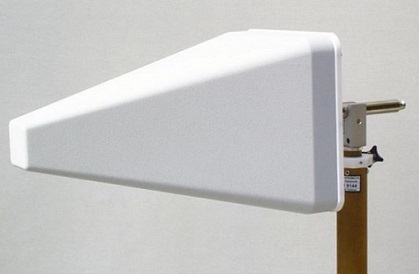

Широкополосная логопериодическая антенна Schwarzbeck STLP 9149 с диапазоном частот от 600 МГц до 10,5 ГГц.
Подробнее
Описание
Антенна STLP 9149 представляет собой логопериодическую широкополосную сложенную антенну. STLP 9149 имеет линейную поляризацию, рассчитана на работу в радиусе 0,7 - 9 ГГц (фактически 0,6 – 10,5 ГГц). Антенна выделяется высоким коэффициентом усиления, широким частотным диапазоном, низким значением КСВН, имеет прочную и надежную разборную конструкцию.
Характеристики
| Диапазон ном. | 0.7 – 9 ГГц |
| Диапазон рабоч. | 0,6 – 10,5 ГГц |
| Поляризация антенны | линейная |
| Материал изделия | алюминий |
| Антенна (тип) | логопериодическая, сложенная |
| Антенный фактор | 18… 41 дБ/м |
| Коэфф. усиления | 10,3 +/- 1,5 дБи |
| Вх. макс. мощность | 150 Вт (6 ГГц) |
| 300 Вт (1 ГГц) | |
| Значение КСВ (приблизит.) | менее 1,5 (при менее 7 ГГц) |
| Импеданс (номинал. значение) | 50 Ом |
| Монтажная трубка антенны (Диам.) | 22 мм |
| Разъём | N (f) |
| Вес антенны | 3,7 кг |
| Макс. габаритные размеры | 46 (+21,5) х 27 х 27 см |
Описание
Модели
| Модели | Описание |
| STLP 9149 | Широкополосная логопериодическая антенна с диапазоном частот 600 МГц - 10,5 ГГц |
