Описание

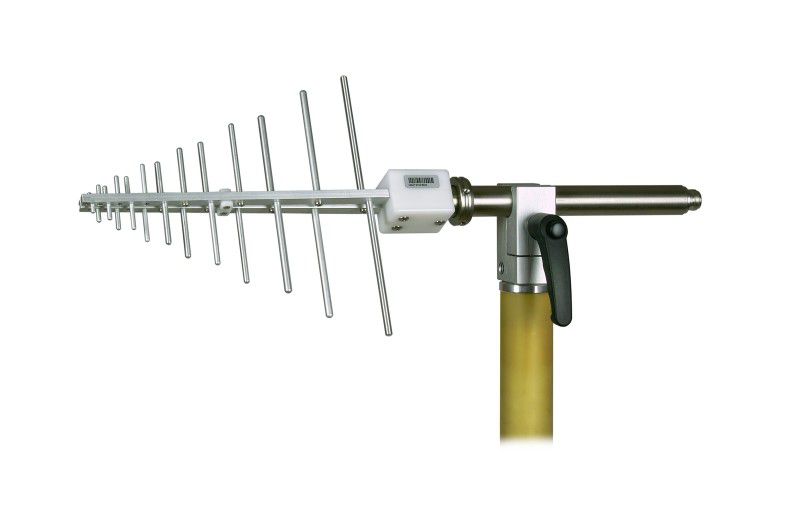

Антенна USLP 9142 – это широкополосная логопериодическая антенна. Модель USLP 9142 обладает линейной поляризацией, создана для работы в радиусе 0,8 – 5 ГГц (рабочий радиус составляет 0,65 – 8 ГГц).
Характеристики
Диапазон ном. | 800 МГц – 5 ГГц |
Диапазон рабоч. | 650 МГц – 8 ГГц |
Антенна (тип) | логопериодическая |
Материал изделия | алюминий |
Поляризация антенны | линейная |
Антенный фактор | 23…38 дБ/м |
Значение КСВ (типичн.) | менее 1,5 |
Импеданс (номинал. значение) | 50 Ом |
Коэфф. усиления (изотроп.) | 4…7 дБи |
Ширина ДНА (Е плоскость, 3 дБ) | 50 – 75 град |
Ширина ДНА (Н плоскость, 3 дБ) | 90 - 120 град |
Макс. мощность | 150 Вт (5 Ггц), 300 Вт (1 ГГц) |
Разъём | N (female)- стандартный тип |
Монтажная трубка антенны (Диам.) | 22 мм |
Вес антенны | 0,55 кг |
Макс. габаритные размеры | 20 х 45,5 (20) х 40 см |
Описание
Модели
Модели | Описание |
USLP 9142 | Широкополосная логопериодическая антенна с диапазоном частот 0,7 ГГц - 8 ГГц |
