Описание

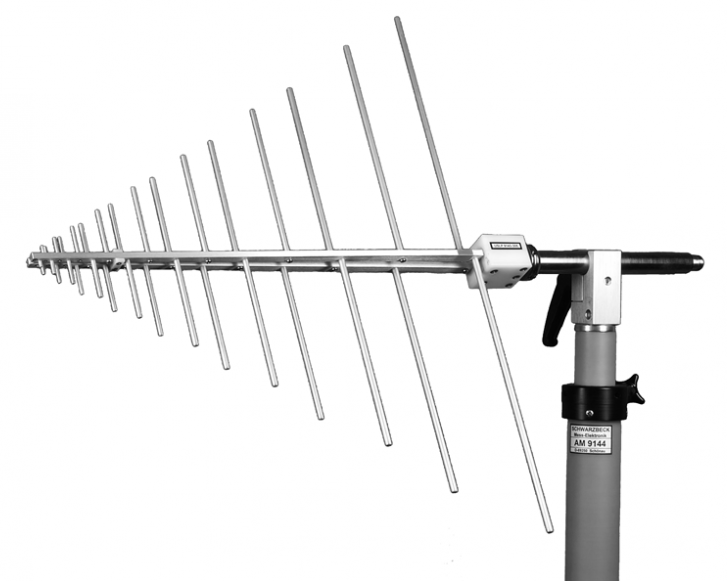

Антенна USLP 9143 – это широкополосная, стандартного типа логопериодическая антенна. Модель USLP 9143 линейной поляризации создана для работы в радиусе 0,3 – 7 ГГц, рабочий радиус соответствует 0,25 – 8 ГГц.
Характеристики
Диапазон ном. | 300 МГц – 7 ГГц |
Диапазон рабоч. | 250 МГц – 8 ГГц |
Антенна (тип) | логопериодическая |
Материал изделия | алюминий |
Поляризация антенны | линейная |
Антенный фактор | 14…43 дБ/м |
Значение КСВ (типичн.) | менее 1,5 |
Импеданс (номинал. значение) | 50 Ом |
Коэфф. усиления (типичн.) | 5,8 дБи +/-1,3 дБ |
Ширина ДНА (Е плоскость, 3 дБ) | 30 – 80 град |
Ширина ДНА (Н плоскость, 3 дБ) | 60 - 140 град |
Макс. мощность | 50 Вт (7 ГГц), 80 Вт (5 ГГц), 200 Вт (< 500 МГц) |
Разъём | N (female)- стандартный тип |
Монтажная трубка антенны (Диам.) | 22 мм |
Вес антенны | 1,1 кг |
Макс. габаритные размеры | 55 х 43 (68,6) х 5 см |
Описание
Модели
Модели | Описание |
USLP 9143 | Широкополосная логопериодическая антенна с диапазоном частот 250 МГц - 8 ГГц |
