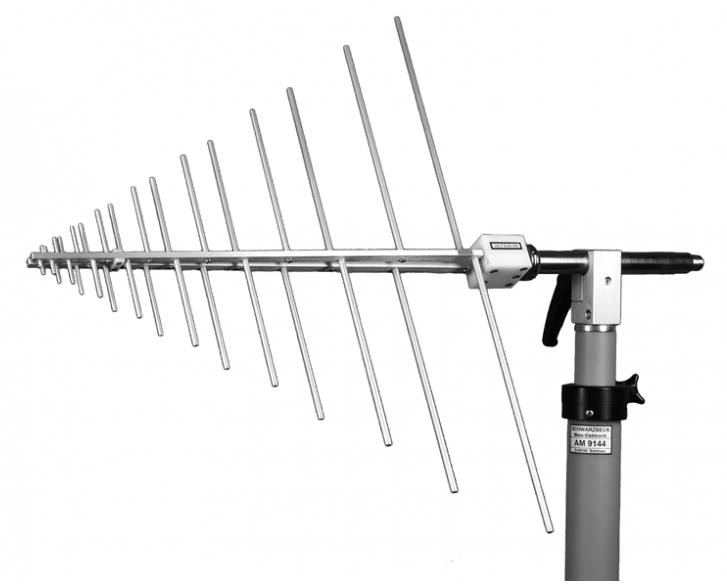

Широкополосная логопериодическая антенна Schwarzbeck USLP 9143B с диапазоном частот от 180 МГц до 8 ГГц.
Подробнее
Описание
Антенна USLP 9143B – широкополосная, стандартного типа логопериодическая антенна. Модель антенны USLP 9143B линейной поляризации сделана для работы на частотах в радиусе 0,2 – 7 ГГц, причем рабочий радиус составляет 0,18 – 8 ГГц.
Характеристики
| Диапазон ном. | 200 МГц – 7 ГГц |
| Диапазон рабоч. | 180 МГц – 8 ГГц |
| Антенна (тип) | логопериодическая |
| Материал изделия | алюминий |
| Поляризация антенны | линейная |
| Антенный фактор | 11…44 дБ/м |
| Значение КСВ (типичн.) | менее 1,5 |
| Импеданс (номинал. значение) | 50 Ом |
| Коэфф. усиления (типичн.) | 5,8 дБи +/-1,3 дБ |
| Ширина ДНА (Е плоскость, 3 дБ) | 45 – 65 град |
| Ширина ДНА (Н плоскость, 3 дБ) | 90 - 120 град |
| Макс. мощность | 50 Вт (7 ГГц), 80 Вт (5 ГГц), 200 Вт (< 500 МГц) |
| Разъём | N (female)- стандартный тип |
| Монтажная трубка антенны (Диам.) | 22 мм |
| Вес антенны | 1,2 кг |
| Макс. габаритные размеры | 88,5 х 6 х 77,8 см |
Описание
Модели
| Модели | Описание |
| USLP 9143B | Широкополосная логопериодическая антенна с диапазоном частот 180 МГц - 8 ГГц |
