Совмещенная биконическая логопериодическая антенна Schwarzbeck VULB 9161SE с диапазоном частот от 30 МГц до 2 ГГц.
Подробнее
Описание
VULB 9161SE представляет собой биконическую логопериодическую антенну (гибридную). Антенна с линейной поляризацией функционирует в радиусе 0,03 – 1 Гц (рабочий режим 0,03 – 2 ГГц). Применяется для ЭМС испытаний, характеризуется отличной направленностью, низким КСВН, высоким уровнем мощности (подводимой), надежной степенью конструкции.
Характеристики
| Диапазон (ном.) | 0,03 ГГц - 1 ГГц |
| Диапазон (раб.) | 0,03 ГГц - 2 ГГц |
| Материал изделия | алюминий |
| Тип | совмещенная логопериодическая |
| Поляризация | линейная |
| Коэфф. усиления | -21,35...7,63 дБи |
| Антенный фактор | 6,45...34,4 дБ/м |
| КСВ (приблизительное значение) | менее 2 |
| Импеданс (номинал.) | 50 Ом |
| Входная макс. мощность | 1 кВт |
| Диаметр трубки для крепежа | 22 мм |
| Разъём | N - типа |
| Вес | 3,1 кг |

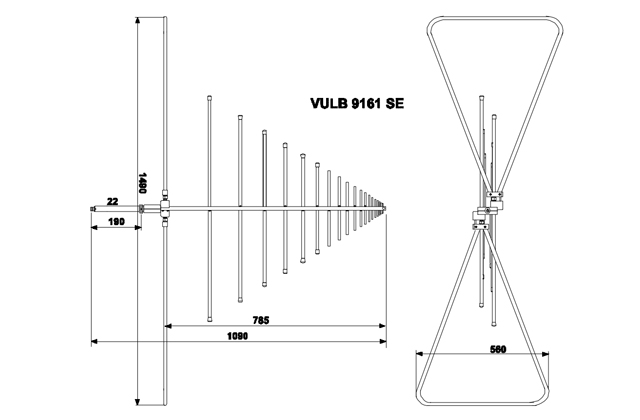

| Размер | 149 х 109 х 56 см |
Описание
Модели
| Модели | Описание |
| VULB 9161SE | Совмещенная биконическая логопериодическая антенна 30 МГц - 2 ГГц |
