АИК 1-40Б антенный измерительный комплект 900 — 40000 МГц.

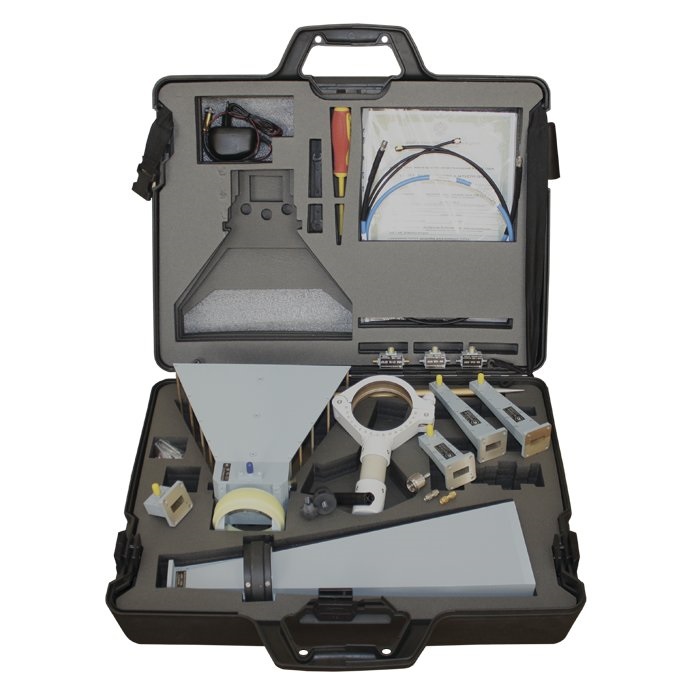

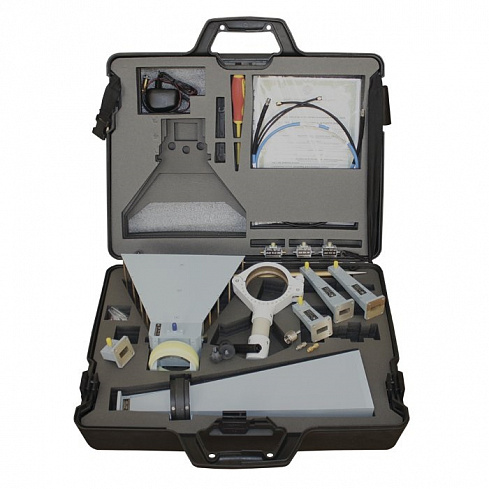

АИК 1-40Б — уникальный комплект метрологически согласованных средств измерений и вспомогательных устройств, позволяющий обеспечить все необходимые варианты построения измерительного тракта, начиная с измерительной антенны и до входа анализатора спектра, измерительного приемника или иного приемного измерительного устройства.

Особенности:

• Комплект выпускается в 11 модификациях в зависимости от диапазона рабочих частот;
• Каждое средство измерений из состава комплекта (антенны, МШУ, переходы, кабельные сборки) обеспечивается калибровочными графиками;
• Комплект оснащен большой номенклатурой вспомогательных устройств для удобства и безопасности использования;
• По условиям эксплуатации комплекты относятся к группе 6 по ГОСТ22261-94.

Модификации комплекта:

СОСТАВ КОМПЛЕКТА

Антенны:

• П6-123 — широкополосная измерительная рупорная антенна диапазона частот 0,9 ÷ 12,4 ГГц (подробная информация на стр. № 76 каталога);
• П6-140-х — измерительная рупорная реконфигурируемая антенна диапазона частот 8,2 ÷ 40,0 ГГц (подробная информация на стр. № 70 каталога).

КВП и волноводные переходы:

• КВП0812 SF — КВП с волновода WR-90 на коаксиал типа SMA (розетка) по ГОСТ РВ 51914;
• BC1218 SF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа SMA (розетка);
• BC1826 KF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «K» (PC-2,92) (розетка);
• BC2640 KF — волноводный переход с WR-90 на неразъемный коаксиально-волноводный переход с соединителем типа «K» (PC-2,92) (розетка).

Малошумящие усилители:

• MM 0118. SFSF — малошумящий усилитель диапазона 0,9 ÷ 18,0 ГГц;
• MM 1826. KFKF — малошумящий усилитель диапазона 18,0 ÷ 26,5 ГГц;
• MM 2640. KFKF — малошумящий усилитель диапазона 26,5 ÷ 40,0 ГГц.

СВЧ-переходы:

• ОП 0118. SMSM — переход SMA (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц;
• МП 0118.  NMSF — переход N (m) — SMA (f) диапазона 0,9 ÷ 18,0 ГГц;
• ОП 1826. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 26,5 ГГц;
• ОП 1840. KMKM — переход K (m) — K (m) диапазона 18,0 ÷ 40,0 ГГц.

Кабели измерительные:

• KИ 0118. SMSM — кабель измерительный 1,5 м диапазона 0,9 ÷ 18,0 ГГц;
• KИ 1826. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 26,5 ГГц;
• KИ 1840. KMKM — кабель измерительный 1,2 м диапазона 18,0 ÷ 40,0 ГГц.

Вспомогательные устройства и опции:

• АК-02М — узел крепления антенны к фотоштативу универсальному;
• КЗУ-А — устройство заземления;
• Блок питания МШУ;
• Кейс упаковка «Стандарт» или «Защита»*;
• Ключ гаечный;
• Отвертка с плоским шлицем;
• Устройство юстировки (трубка холодного прицеливания);
• Фотоштатив*;
• Диэлектрический штатив ШАД-01*;
• Лазерный маркер с узлом крепления*.

*дополнительные устройства (не входящие в комплект).

Комплект эксплуатационной документации:

• Методика поверки;
• Руководство по эксплуатации;
• Формуляр;
• Альбом графиков;
• Нормы расхода материалов.

Примечание: в перечне «Состав комплекта» приведена полная номенклатура средств измерений, вспомогательных устройств и опций для всех модификаций комплекта
