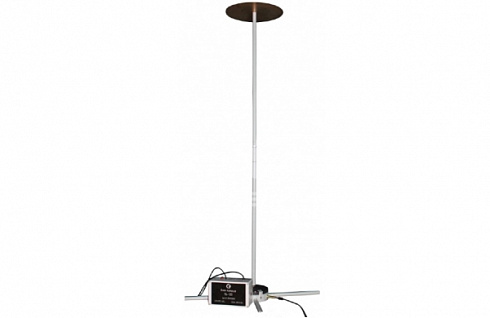

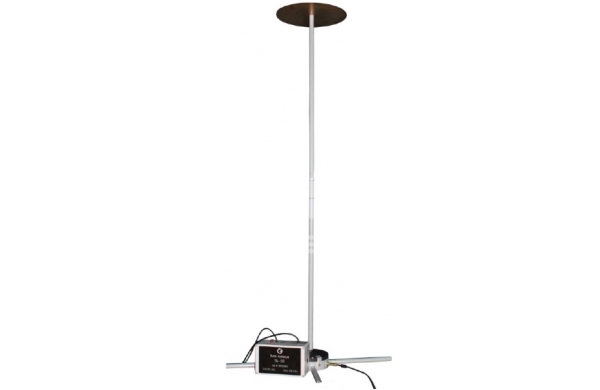

Приемная измерительная активная антенна П6-120 предназначена для измерения напряженности электрического поля в диапазоне частот от 9 кГц до 30 МГц. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Обладает высокими динамическими характеристиками. Антенна может использоваться для работы в лабораторных и полевых условиях, а также средствах подвижности. Соответствует ГОСТ 22261-94.

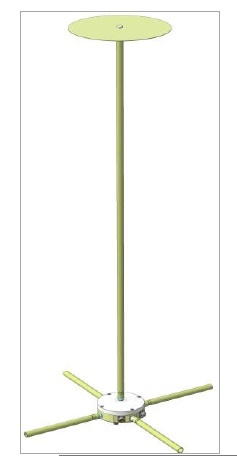

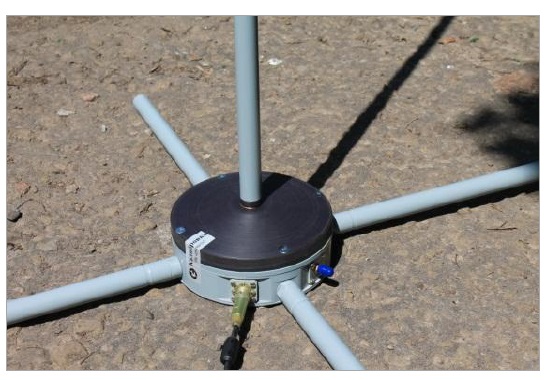

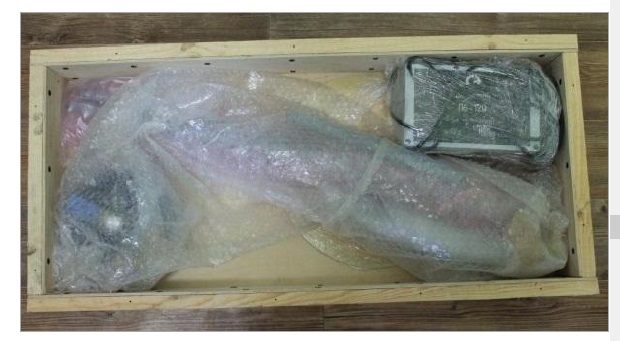

Антенна осуществляет преобразование напряжённости электрического поля в соответствующее ему высокочастотное напряжение. Состоит из штыря, корпуса со встроенным согласующим усилителем, четырёх противовесов и емкостной нагрузки. П6-120 имеет коаксиальный ВЧ-выход с волновым сопротивлением 50 Ом (соединитель SMA (розетка)). Напряжения питания подаются на разъём 2РМ14 (вилка). Питание антенны производится от внешнего сетевого блока питания, входящего в комплект поставки. Антенна поставляется в разобранном виде. Сборка антенны производится без помощи вспомогательного инструмента.
Особенности:- Активная часть антенны имеет низкие собственные шумы и высокий параметр IP3.
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
- Возможна поставка с функцией бланкирования активной части.
- Поставляется с калибровочным сертификатом.

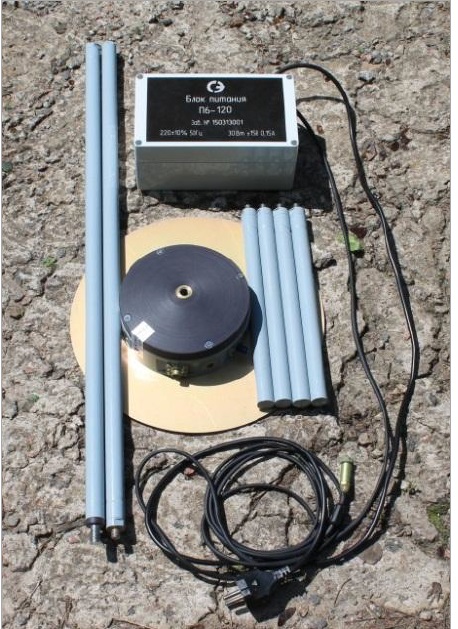

- Антенна П6-120 – 1шт.
- Блок питания – 1 шт.
- Паспорт – 1шт.
- Сертификат о калибровке/ Калибровка ОТК – 1 шт.
- Устройство калибровки.
| Диапазон частот | от 9 кГц до 30 МГц |
| Поляризация | Линейная |
| Коэффициент калибровки | -14…4,5 дБ/м ±1,5 дБ |
| Тип РЧ-разъема | N(f) |
| Чувствительность по полю | Не хуже 25 мкА/м |
| Масса | 5 кг |
| Напряжение питания | ±15 В |
| Потребляемый ток | 100 мА |
| Пределы погрешности Кк | ±1,5 дБ |

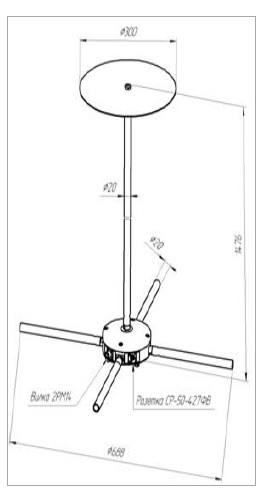

| Габариты | 1476*688*688мм |
| Опции | Описание |
| П6-120 | Антенна электрического поля 9 кГц – 30 МГц |
| БНП-01 | Батарейный блок питания |
| ME0808 | Адаптер BNC(m)-N(m) 4 ГГц |
| МЕ2017-2000 | Кабельная сборка, N(m)-N(m), 18 ГГц, 2м |
