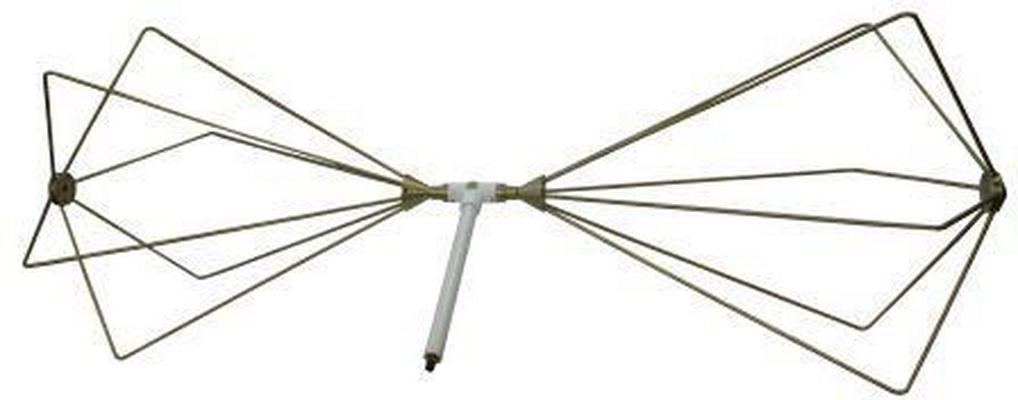

Широкополосная биконическая антенна СКАРД П6-121 с диапазоном частот от 30 МГц до 300 МГц
Подробнее
Описание

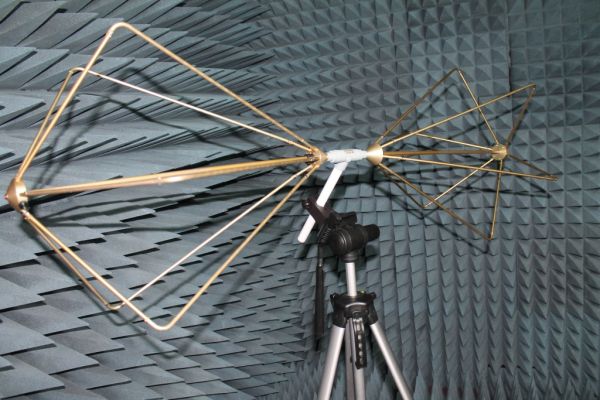

Широкополосная измерительная биконическая складная антенна П6-121 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 30 до 300 МГц. В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии или излучения электромагнитного поля. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Особенности:- Обладает свойствами электрического диполя.
- Стабильные метрологические характеристики позволяют проводить измерения слабых сигналов и генерировать электромагнитное поле с высокой точностью напряженности.
- Удобна для транспортирования в сложенном виде.
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
Характеристики
| Диапазон частот | от 30 до 300 МГц |
| Поляризация | Линейная |
| Коэффициент калибровки | 10…25 дБ/м ± 2 дБ |
| Тип РЧ-разъема | SMA(f) |
| КСВН (тип.) | 2 |
| Масса | 1.3кг |
| Габариты | 1327 х 501 х 501 мм |
| Пределы погрешности Кк | ±2,0 дБ (1/м) |
Описание
| Опции | Описание |
| П6-121 | Складная широкополосная биконическая антенна 30 – 300 МГц |
| ШАД-01 | Диэлектрический штатив |
| АК-03М | Узел крепления |
| ME1127 | Адаптер N(f)-SMA(m), 12 ГГц |
| ME0808 | Адаптер коакс. BNC(m)-N(m) 2,5 ГГц |
| МЕ2019-2000 | Кабельная сборка, SMA(m)-SMA(f), 18 ГГц, 2м |
