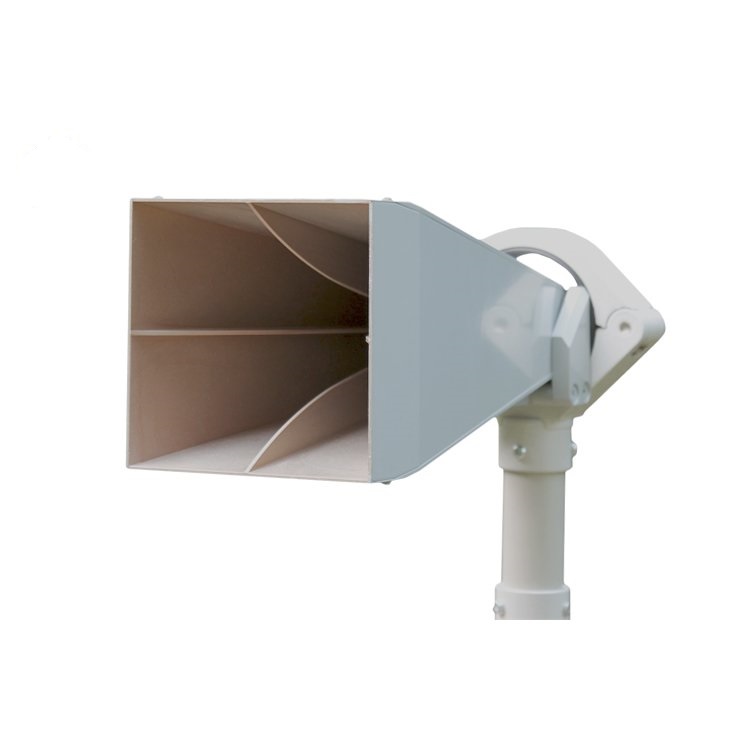

Широкополосная двухканальная измерительная рупорная антенна (с биортогональной линейной поляризацией) СКАРД П6-129 с диапазоном частот от 18 ГГц до 40 ГГц.
Подробнее
Описание
П6-129 широкополосная двухканальная измерительная рупорная антенна (с биортогональной линейной поляризацией) на базе двух ортогонально ориентированных Н-образных волноводов с независимой системой возбуждения предназначена для одновременного приема или передачи ортогонально линейно поляризованных сигналов в диапазоне частот от 18 до 40 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля или плотности потока энергии, излучения электромагнитного поля, исследования поляризационных и фазовых характеристик сигналов и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Характеристики
| Диапазон частот | 18 ГГц - 40 ГГц |
| Тип | рупорная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 18 дБ |
| Уровень кроссполяризации | минус 20 дБ |
| Пределы погрешности Ку | ± 2 дБ |
| КСВН типовой | 2 |
| Тип разъема | К |
| Габаритные размеры | 378 х 120 х 123 мм |
| Вес | 2,1 кг |
Описание
Модели
| Модели | Описание |
| П6-129 | Широкополосная двухканальная измерительная рупорная антенна (с биортогональной линейной поляризацией) 18 - 40 ГГц |
