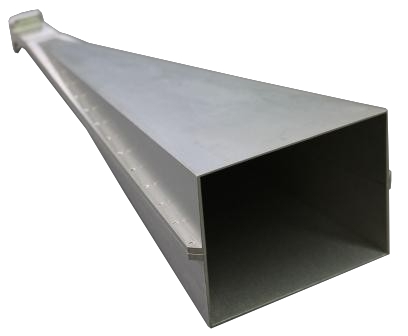

Измерительная рупорная антенна СКАРД П6-131 с диапазоном частот от 18 ГГц до 26,5 ГГц.
Подробнее
Описание
П6-131 измерительная рупорная антенна 18 - 26,5 ГГц.
Особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов.
В зависимости от варианта поставки может комплектоваться КВП WR42/К(f) и/или межканальным волноводным переходом WR42 к сечению 11 х 5,5 мм.
Характеристики
| Диапазон частот | 18 ГГц - 26,5 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 18,4 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 315 × 116 × 88 мм |
| Вес | 0,39 кг |
Описание
Модели
| Модели | Описание |
| П6-131 | Измерительная рупорная антенна 18 - 26,5 ГГц |
