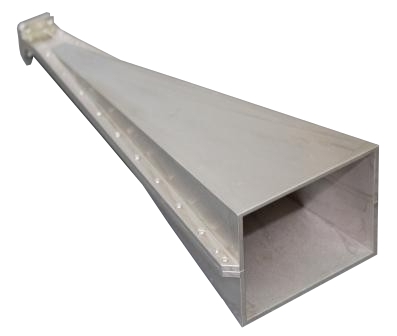

Измерительная рупорная антенна СКАРД П6-132 с диапазоном частот от 26,5 ГГц до 40 ГГц.
Подробнее
Описание
П6-132 измерительная рупорная антенна 26,5 - 40 ГГц.
Особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов.
В зависимости от варианта поставки может комплектоваться КВП WR28/К(f) и/или межканальным волноводным переходом WR28 к сечению 7,2 х 3,4 мм.
Характеристики
| Диапазон частот | 26,5 ГГц - 40 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 23,6 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 212 × 83 × 56 мм (без учета узла крепления) |
| Вес | 0,27 кг |
Описание
Модели
| Модели | Описание |
| П6-132 | Измерительная рупорная антенна 26,5 - 40 ГГц |
