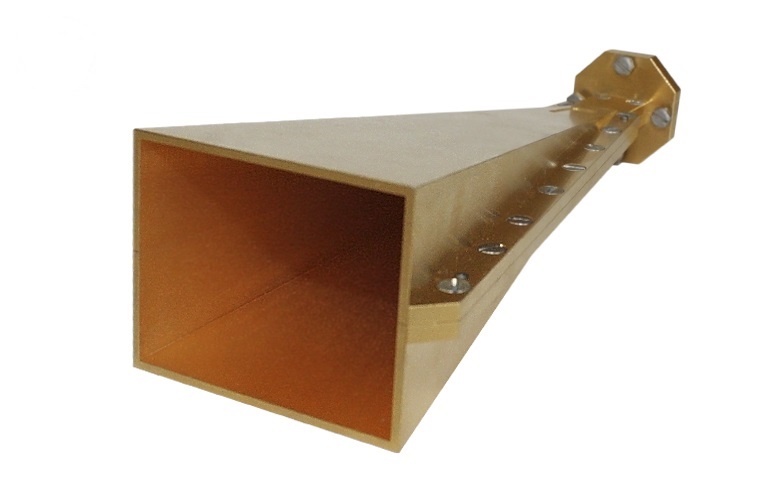

Измерительная рупорная антенна СКАРД П6-133 с диапазоном частот от 40 ГГц до 60 ГГц.
Подробнее
Описание
П6-133 измерительная рупорная антенна 40 - 60 ГГц.
Особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов.
В зависимости от варианта поставки может комплектоваться КВП WR19/V(f) и/или межканальным волноводным переходом WR19 к сечению 5,2 х 2,6 мм.
Характеристики
| Диапазон частот | 40 ГГц - 60 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 22 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 55 × 62 × 40 мм (без учета узла крепления) |
| Вес | 0,2 кг |
Описание
Модели
| Модели | Описание |
| П6-133 | Измерительная рупорная антенна 40 - 60 ГГц |
