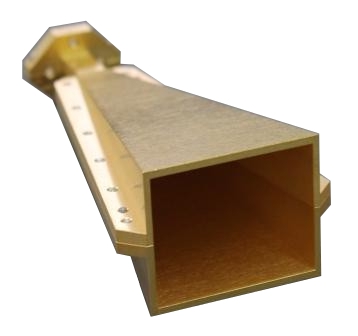

Измерительная рупорная антенна СКАРД П6-134 с диапазоном частот от 50 ГГц до 75 ГГц.
Подробнее
Описание
П6-134 измерительная рупорная антенна 50 - 75 ГГц.
Особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов.
В зависимости от варианта поставки может комплектоваться КВП WR15/V(f) и/или межканальным волноводным переходом WR15 к сечению 3,6 х 1,8 мм.
Характеристики
| Диапазон частот | 50 ГГц - 75 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 22,5 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 112,5 × 51,5 × 34 мм (без учета узла крепления) |
| Вес | 0,15 кг |
Описание
Модели
| Модели | Описание |
| П6-134 | Измерительная рупорная антенна 50 - 75 ГГц |
