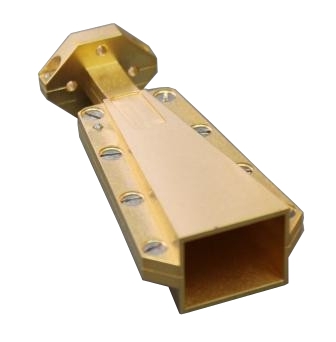

Измерительная рупорная антенна СКАРД П6-135 с диапазоном частот от 75 ГГц до 110 ГГц.
Подробнее
Описание
П6-135 измерительная рупорная антенна 75 - 110 ГГц.
Особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем, параметров электромагнитной совместимости радиоэлектронных устройств и параметров материалов;
В зависимости от варианта поставки может комплектоваться КВП WR10/1мм(f) и (или) межканальным волноводным переходом WR10 к сечению 2,4 х 1,2 мм.
Характеристики
| Диапазон частот | 75 ГГц - 110 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | ≥ 19,8 дБ |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,5 |
| Габаритные размеры | 77,5 × 34 × 20 мм (без учета узла крепления) |
| Вес | 0,1 кг |
Описание
Модели
| Модели | Описание |
| П6-135 | Измерительная рупорная антенна 75 - 110 ГГц |
