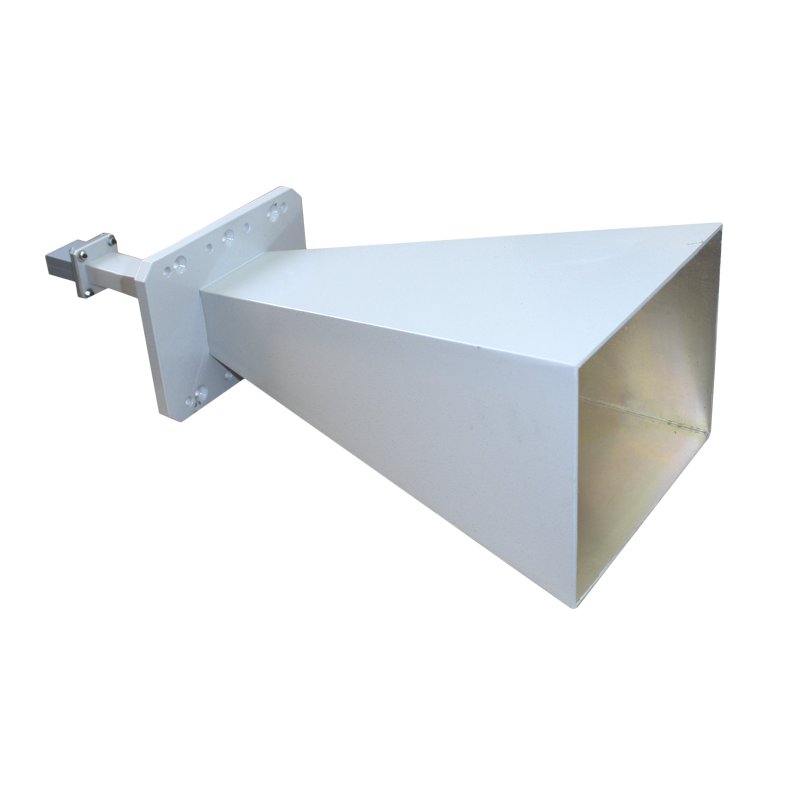

Измерительная пирамидальная рупорная антенна СКАРД П6-139/3 с диапазоном частот от 8,2 ГГц до 12,4 ГГц.
Подробнее
Описание
П6-139/3 (П6-139/3М) измерительная пирамидальная рупорная антенна 8,2 — 12,4 ГГц.
Отличительные особенности:
- Рекомендована для метрологических приложений и экспериментальных исследований;
- Имеет малую неравномерность коэффициента усиления и низкий КСВН;
- Может использоваться для измерения параметров поля излучения антенных систем и параметров электромагнитной совместимости радиоэлектронных устройств.
Характеристики
| Диапазон частот | 8,2 ГГц - 12,4 ГГц |
| Тип | рупорная, пирамидальная |
| Поляризация | линейная |
| Тип разъёма | SMA/N |
| Коэффициент усиления (Ку) | ≥ 22 дБ |
| Погрешность измерения Ку | ± 1 дБ |
| КСВН | ≤ 1,5 |
| Габаритные размеры | 502 × 206 × 156 мм |
| Вес | 1,5 кг |
Описание
Модели
| Модели | Описание |
| П6-139/3 | Измерительная пирамидальная рупорная антенна, 8,2 - 12,4 ГГц, SMA (f) |
| П6-139/3М | Измерительная пирамидальная рупорная антенна, 8,2 - 12,4 ГГц, N (f) |
