Описание

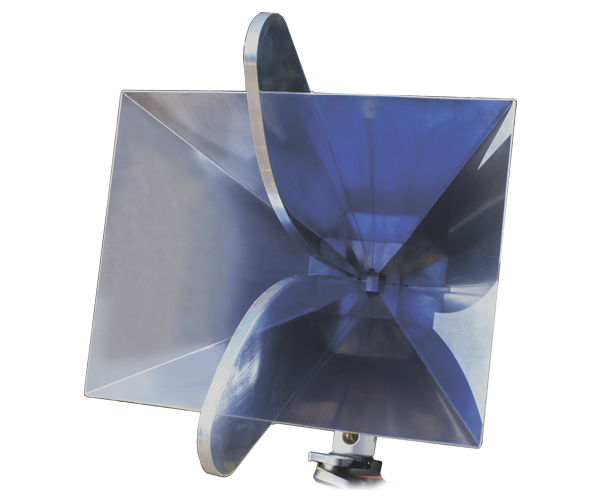

П6-223 (П6-223N) широкополосная измерительная рупорная антенна 800 МГц — 18 ГГц.
Широкополосная измерительная рупорная антенна П6-223 на базе Н-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 18 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Характеристики
Диапазон частот | 0,8 ГГц - 18 ГГц |
Тип | рупорная, двухгребневая |
Поляризация | линейная |
Коэффициент усиления (Ку) | от 6 до 17 дБ |
Погрешность измерения Ку | ± 2 дБ |
КСВН типовой | 1,8 |
Габариты | 344 × 323 × 322 мм |
Масса | 2,5 кг |
Тип разъема | SMA/N |
Описание
Модели
Модели | Описание |
П6-223 | Широкополосная измерительная рупорная антенна 0,8 - 18 ГГц, разъем SMA |
П6-223N | Широкополосная измерительная рупорная антенна 0,8 - 18 ГГц, разъем N |
