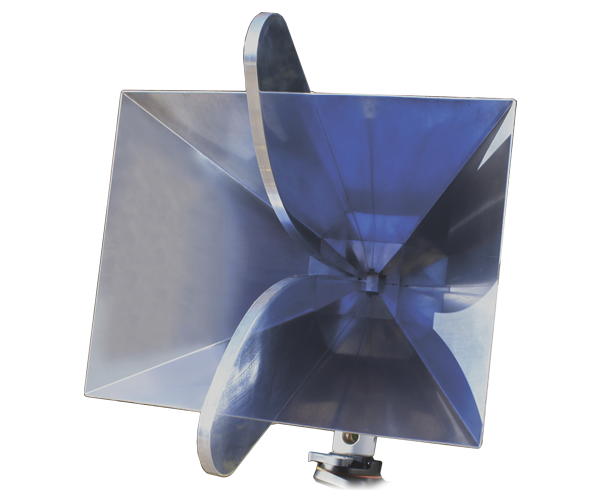

Широкополосная измерительная рупорная антенна СКАРД П6-223М с диапазоном частот от 0,8 ГГц до 22,5 ГГц.
Подробнее
Описание
П6-223М (П6-223М(N)) широкополосная измерительная рупорная антенна 800 МГц — 22,5 ГГц.
Широкополосная измерительная рупорная антенна П6-223М на базе Н-образного волновода предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 0,8 до 22,5 ГГц.
В зависимости от типа присоединенного оконечного устройства может использоваться для измерения напряженности электромагнитного поля и плотности потока энергии, излучения электромагнитного поля, определения поляризации сигнала и направления на источник излучения.
Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН.
Характеристики
| Диапазон частот | 0,8 ГГц - 22,5 ГГц |
| Тип | рупорная, двухгребневая |
| Поляризация | линейная |
| Коэффициент усиления (Ку) | от 6 до 17 дБ / от 8 до 16 дБ (П6-322М(N)) |
| Погрешность измерения Ку | ± 2 дБ |
| КСВН типовой | 1,8 |
| Габариты | 344 × 323 × 322 мм |
| Масса | 2,5 кг |
| Тип разъема | SMA/N |
Описание
Модели
| Модели | Описание |
| П6-223М | Широкополосная измерительная рупорная антенна 800 МГц - 22,5 ГГц, разъем SMA |
| П6-223М(N) | Широкополосная измерительная рупорная антенна 800 МГц - 22,5 ГГц, разъем N |
