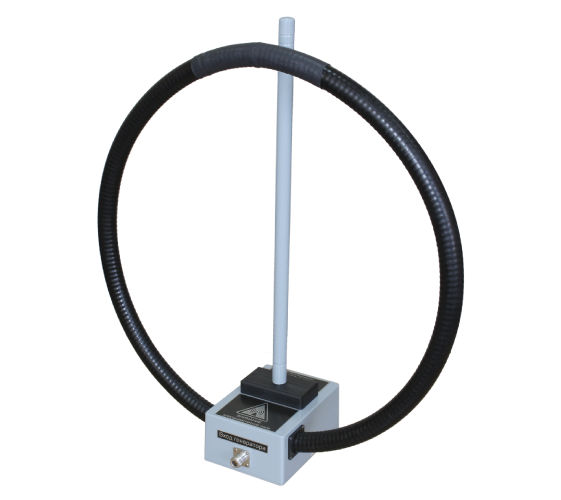

Комбинированная приемо-передающая антенна магнитного и электрического поля СКАРД П6-319М с диапазоном частот от 9 кГц до 30 МГц.
Подробнее
Описание
Комбинированная приемо-передающая антенна магнитного и электрического поля П6-319М предназначена для излучения и приема магнитной и электрической составляющей электромагнитного поля в диапазоне от 9 кГц до 30 МГц.
Имеет три режима работы:
- излучение магнитного поля;
- излучение электрического поля;
- нагрузка генератора
Имеет встроенный фильтр подавления синфазных токов.
Рекомендована для:
- аттестации экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН;
- проведения испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА.
Характеристики
| Диапазон частот | 9 кГц — 30 МГц |
| Поляризация | линейная |
| Коэффициент калибровки (Кк) | от 41 до 86 дБ (1/м) |
| КСВН * | ≤ 2 |
| Диаметр магнитной рамки | 540 мм |
| Высота штыря | 500 мм |
| Максимальная подводимая мощность | 5 Вт (до 50 Вт — опция |
| Габаритные размеры | 605 × 540 × 210 мм ** |
| Вес | 2,2 кг |
| Тип разъёма | N |
Описание
Модели
| Модели | Описание |
| П6-319М | Комбинированная приемо-передающая антенна магнитного и электрического поля 9 кГц - 30 МГц |
