Описание

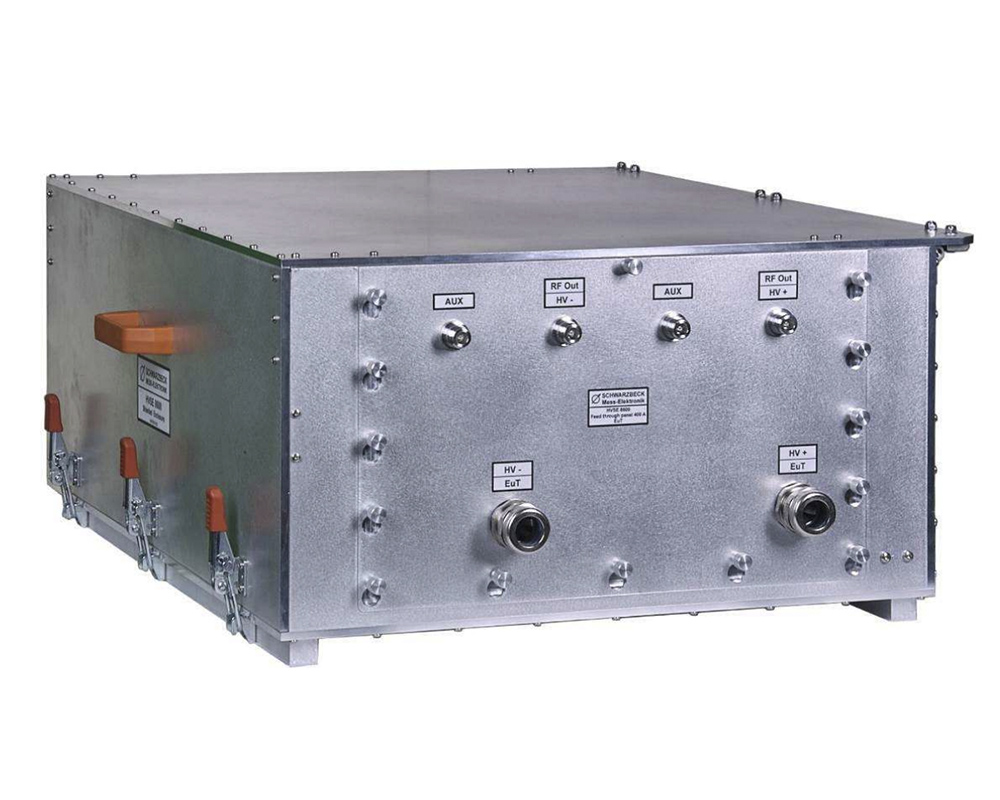

Экранированный корпус HVSE 8601 разработана для увеличения эффективности экранирования эквивалентов сети (систем LISN), применяющихся для измерений транспортных средств (электрических, гибридных автомобилях).
Характеристики
| Schwarzbeck HVSE 8601 | |
| Coaxial connectors front panel |
4x N-jack RF HV+, RF HV-, 2x AUX |
| Connectors front panel | HV+, HV- |
| Connectors back panel | HV+, HV- |
| Material | Aluminium |
| Weight | 24 kg |
| Overall dimension: length x width x height | 505 mm x 650 mm x 290 mm |
| Inside dimension: length x width x height | 480 mm x 635 mm x 250 mm |
| Shielding Effectiveness | Typ.: >100 dB |
| Suitable for the following LISN | NNHV 8123-800 |
| Opt. 8601-800: | |
| Diameter of High voltage cable (measured at theshield) | 19 - 27 mm |
| Cable cross-section | 120 – 150 mm² |
| Wrench size of HV-cable feedthrough | 43 mm |
Документы
Schwarzbeck HVSE 8601 Specification
299.7 Кб
Описание
| Опции | Описание |
| 8601-800 | Пара фланцевых панелей с вводом на 800 А |
Модели
| Модели | Описание |
| HVSE 8601 | Экранированный корпус |
