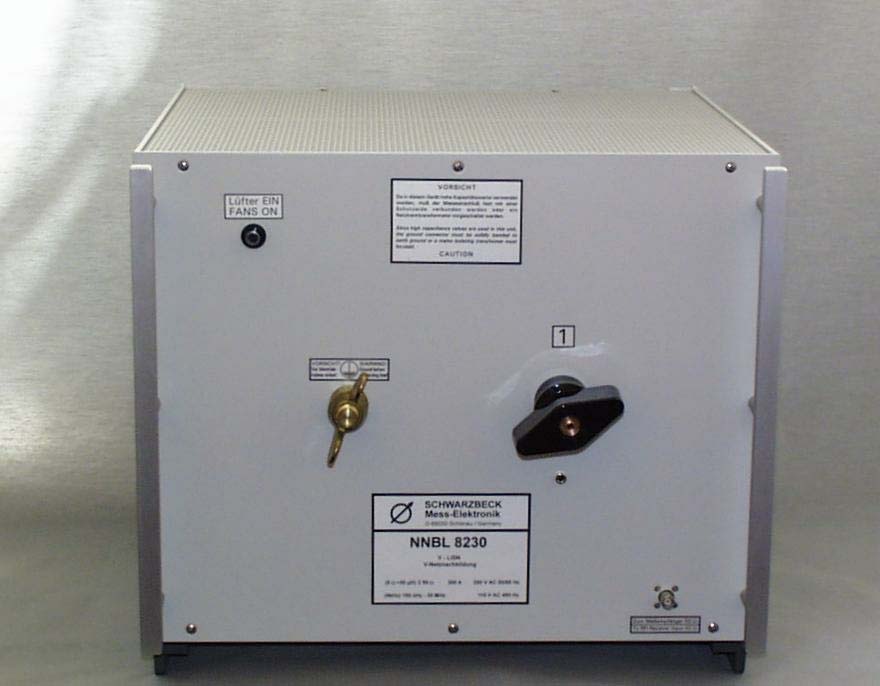

Эквивалент сети V-образный Schwarzbeck NNBL 8230 с диапазоном частот от 9 кГц до 100 МГц.
Подробнее
Описание
Эквивалент сети NNBL 8230 предназначен для ЭМС испытаний в частотном радиусе 150 кГц – 30 МГц (в рабочем режиме 9 кГц – 100 МГц). Оборудование создано согласно стандартам, предназначенных для испытаний: CISPR 16-1-2, MIL-STD-462 и MIL-STD-461 F/E.
Функции:
- Фильтрация/блокировка от сети питания ВЧ помех.
- Защита сети питания от помех, производящихся тестируемым устройством.
- Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.
- Подача NNBL 8230 напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.
- Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
Характеристики
| Технические характеристики: | |
|
Диапазон частот |
(9) 150 кГц - 30 (100) МГц |
|
Макс. непр. ток |
300 A |
|
Макс. ток (огр. время) |
500 A |
|
Макс. напряжение (DC) |
250 В |
|
Макс. напряжение (AC 50/60 Гц) |
250 В |
| Макс. напряжение (AC 400 Гц) | 140 В |
|
Импеданс |
(50 мкГн + 5 Ом)||50 Ом (+/- 20 %) |
|
DC-сопротивление mains-EuT |
не более 10 мВт |
|
Масса |
20 кг |
|
Габаритные размеры |
0.45 x 0.39 x 0.54 м |
|
Разъемы EuT |
резьбовые |
| Разъемы Supply |
резьбовые |
|
Разъемы для измерений |
BNC female 50 Ом |
Описание
Модели
| Модели | Описание |
| NNBL 8230 | Эквивалент сети V-образный 9 кГц - 100 МГц |
