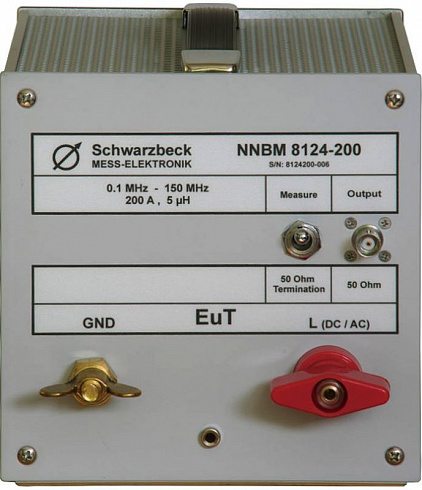

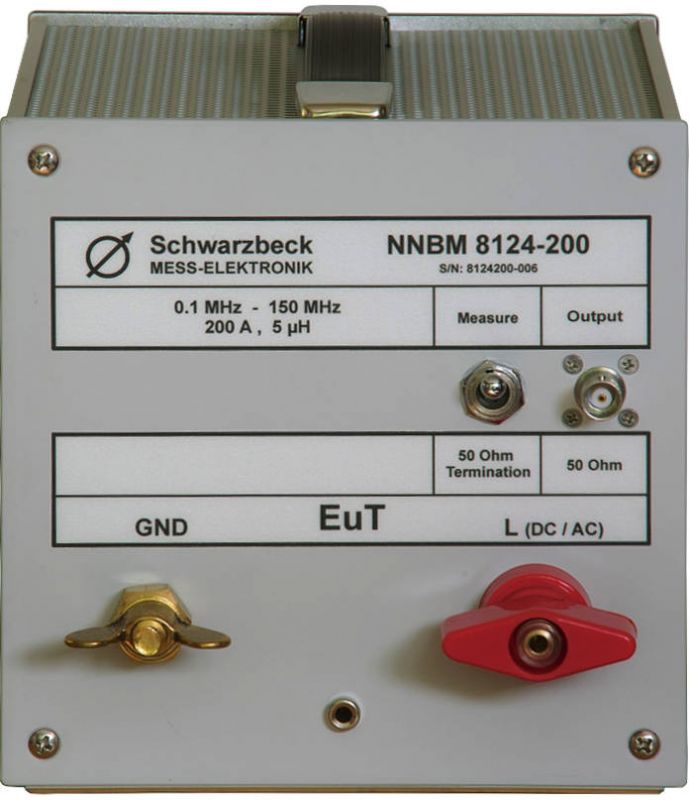

Асимметричный эквивалент сети Schwarzbeck NNBM 8124-200 с диапазоном частот от 100 кГц до 150 МГц.
Подробнее
Описание
Эквивалент сети NNBM 8124-200 – асимметричный эквивалент, созданный для тестирования бортовых средств (CISPR-25/ISO-7637-2), инжекции токовых помех. Устройство выполняет измерения в радиусе 100 кГц – 110 МГц (возможно в рабочем режиме до 150 МГц).
Функции:
- Измерение переходных процессов, инжекции согласно ISO-7637-2.
- Измерение помех различных транспортных средств (судна, самолеты и пр.).
Характеристики
| Част. диапазон (ном.) | 0,1 - 110 МГц |
| Част. диапазон (рабочий) | 0,1 – 150 МГц |
| Тип | асимметричный |
| Ток максимальный | 200 А (непрерывный) |
| 280 А (импульсный) | |
| Напряжение максимальное | 1000 В (DC) |
| 300 В (AC 400 Гц) | |
| 700 В (AC 50/60 Гц) | |
| Импеданс | 50 мкГн +1 Ом || 50 Ом ±10 % |
| Импеданс катушки | 4,2 мОм (при 50 Гц) |
| 13 мОм (при 400 Гц) | |
| Сопротивление (катушки) | менее 5 мОм |
| Вес | 3 кг |
| Габариты | 21 х 16,5 х 16 см |
Описание
Модели
| Модели | Описание |
| NNBM 8124-200 | Асимметричный эквивалент 100 кГц - 150 МГц |
