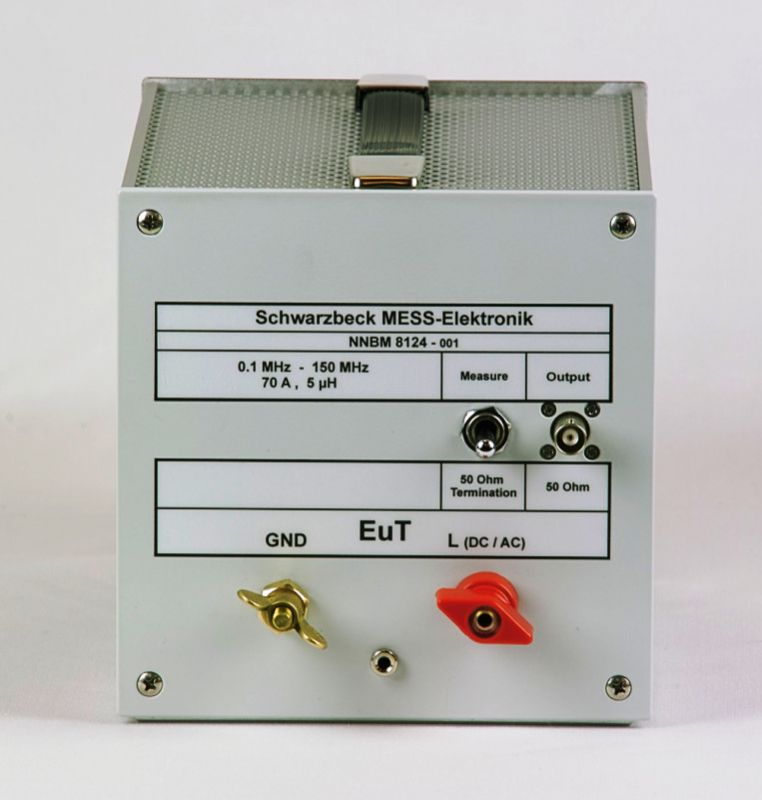

Асимметричный эквивалент сети Schwarzbeck NNBM 8124 с диапазоном частот от 100 кГц до 150 МГц.
Подробнее
Описание
Эквивалент сети NNBM 8124 – это ассиметричный эквивалент, созданный для тестирования бортовых средств (ISO-7637-2, CISPR-25), инжекции токовых помех. Оборудование выполняет измерения в радиусе 100 кГц – 150 МГц.
Функции:
- Измерение переходных процессов, инжекции согласно ISO-7637-2.
- Измерение помех различных транспортных средств (судов, самолетов).
Характеристики
| Част. диапазон (ном.) | 100 кГц - 150 МГц |
| Тип | ассиметричный |
| Ток максимальный | 70 А (непрерывный) |
| 100 А (импульсный) | |
| Напряжение максимальное | 500 В (DC) |
| 130 В (AC 400 Гц) | |
| 250 В (AC 50/60 Гц) | |
| Разъем для испытательного устройства | зажимы 7 мм |
| Импеданс | 50 мкГн +1 Ом || 50 Ом ±10 % |
| Импеданс эквивалента | 4,2 мОм (при 50 Гц) |
| 13 мОм (при 400 Гц) | |
| Сопротивление (катушки) | менее 5 мОм |
| Вес | 0,65 кг |
| Габариты | 21 х 16,5 х 16 см |
Описание
Модели
| Модели | Описание |
| NNBM 8124 | Асимметричный эквивалент сети 100 кГц - 150 МГц |
