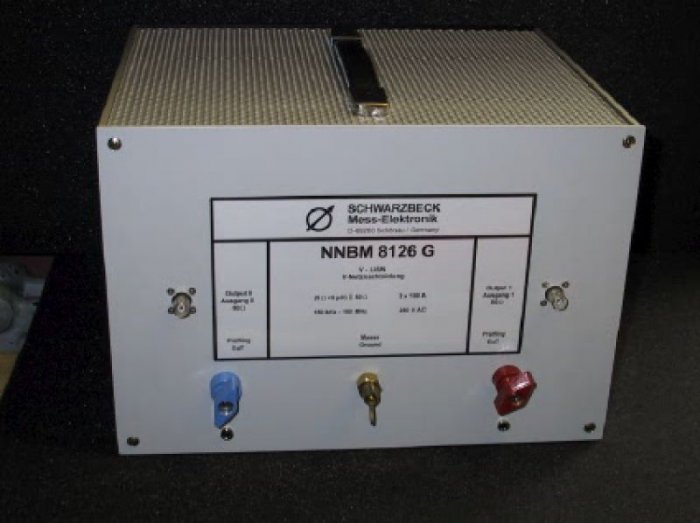

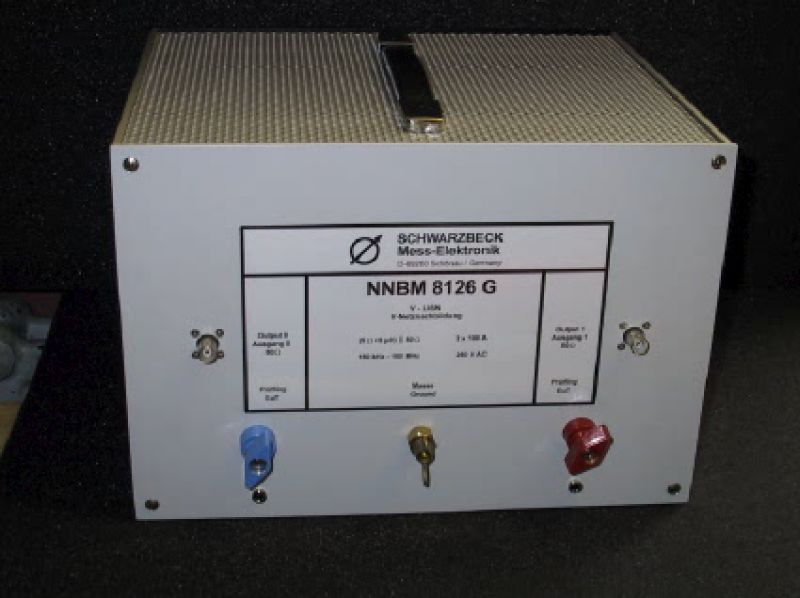

Асимметричный эквивалент сети Schwarzbeck NNBM 8126G с диапазоном частот от 150 кГц до 150 МГц.
Подробнее
Описание
Основное применение несимметричного эквивалента двойной линии сети NNBM 8126G это измерение помех транспортных средств, самолетов и судов в диапазоне частот 0,1 - 150 МГц. Характеристики импеданса выполнены в соответствии CISPR 16 (5 мкГн + 1 Ом) || 50 Ом. Номинальный ток 70 А (непр.), 100 A (кратков.). Испытываемое техническое средство соединяется к клеммовым разъемам на передней панеле. На неиспользованную линию устанавливается 50 Ω нагрузкой (BNC).
Характеристики
|
Технические характеристики: |
|
| Диапазон частот | 150 kГц - 150 MГц |
| Количество путей | 2 |
|
Макс. непр. ток |
70 A |
|
Макс. ток (огр. время) |
100 A |
| Макс. напряжение (DC) | 500 В |
| Макс. напряжение (AC 50/60 Гц) | 250 В |
| Макс. напряжение (AC 400 Гц) | 110 В |
| Импеданс |
(50 мкГн + 5 Ом)||50 Ом (+/- 10 %) |
|
DC-сопротивление mains-EuT |
не более 3.5 мОм |
| Импеданс (50 Гц) | 4.2 мОм |
| Импеданс (400 Гц) | 13 мОм |
|
Разъемы EuT |
резьбовые (4 мм) |
| Измерительные раъемы | 2 x BNC |
| Габаритные размеры | 0.32 x 0.22 x 0.26 м |
| Масса | 4.5 кг |
Описание
Модели
| Модели | Описание |
| NNBM 8126G (NNBM 8126G) | Ассиметричный эквивалент сети 5мкГн|50 Ом, 70 (100) А, двухканальный, BNC (f) |
