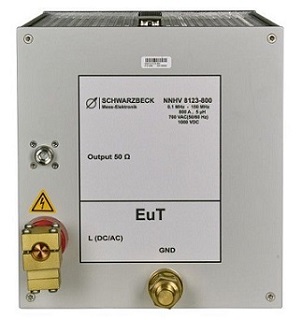

Эквивалент сети NNHV 8123-800 – это высоковольтный несимметричный эквивалент, разработанный для проведения тестирования транспортных средств согласно BMW GS 95025-1, CISPR-25 ред.4.
Сетевой эквивалент NNHV8123-800 выполняет измерения в частотном диапазоне 100 кГц – 150 МГц.
Функции эквивалента NNHV 8123-800
- Испытания инжекции тока объемного методом ИОТ с импедансом нагрузки (5 мкГн) || 50 Ом.
- Измерение помех напряжения (кондуктивных) на экранированных линиях электромобилей, различных гибридных транспортных средств.
Основное применение несимметричного однолучевого AMN (искусственной сети электроснабжения) NNHV 8123-800 — измерение напряжения помех для целей электромобильности в соответствии с CISPR 25 издание 4 или BMW GS 95025-1 в диапазоне HF-VHF 0,1 МГц — 150 МГц с использованием экранированных кабелей. Его также можно использовать для тестов BCI с использованием внешней нагрузки 50 Ом.
Характеристики импеданса в основном реализуются путем подключения катушки индуктивности параллельно входному импедансу измерительного приемника: 5 мкГн || 50 Ом.
| Schwarzbeck NNHV 8123-800 | |
| Frequency range | 0.1 – 150 MHz |
| Max. cont. current | 800 A |
| Max. current (limited time) | 1000 A |
| Max voltage (DC) | 1000 V |
| Max. voltage (AC 50/60 Hz) | 700 Vrms |
| Max. voltage (AC 400 Hz) | 300 Vrms |
| Impedance | 5 µH || 50 Ω(+/- 10%) |
| DC-Resistance mains-EuT | < 1.3 mΩ |
| Impedance (50 Hz) | 2 mΩ |
| Impedance (400 Hz) | 12.6 mΩ |
| EuT connectors | screw terminal |
| Clamping range HV-cable | 4 - 15 mm |
| Measuring port | N-connector |
| Dimensions (W x H x D) | 226 x 241 x 407 mm |
| Weight | 12.2 kg |
